萧山机场分布式能源工厂体验中心布展工程厂区照明专项——2022神灯奖最佳工程奖

公共建筑室内照明工程 Public building indoor lighting project

发布时间:2022/3/16 17:19:59

申报项目名称(中文):萧山机场分布式能源工厂体验中心布展工程厂区照明专项

申报项目名称(英文):Distributed Energy Plant Experience Centre at Xiaoshan Airport

申报单位名称(中文):中国美术学院风景建筑设计研究总院有限公司

申报单位名称(英文):The Design Institute of Landscape & Architecture China Academy of Art Co., Ltd.

项目地址:浙江省杭州市萧山区

设计单位:中国美术学院风景建筑设计研究总院有限公司

施工单位:杭州信遂建筑工程有限公司

业主单位:杭州城市能源有限公司

项目简介
杭州萧山国际机场位于钱塘江流域,距杭州市西湖商圈仅27公里,处于上海和宁波之间,辐射腹地较大。随着长三角地区经济的联动发展,萧山国际机场将逐步成为该地区重要国内外交通枢纽,也是浙江省重要的对外形象展示的窗口。 考虑到天然气分布式能源系统绿色环保、节能减排的特点,业主方决定在机场扩建工程中采用燃气冷、热、电三联供系统结合常规能源系统为机场各类建筑提供安全可靠的能源供应,在提高机场用能舒适性的基础上,也为机场申请绿色建筑认证提供助力,让整个展示空间和能源工厂融为一体,互为表里、相互映衬。
项目缩略图
相关项目图片
项目宣传视频

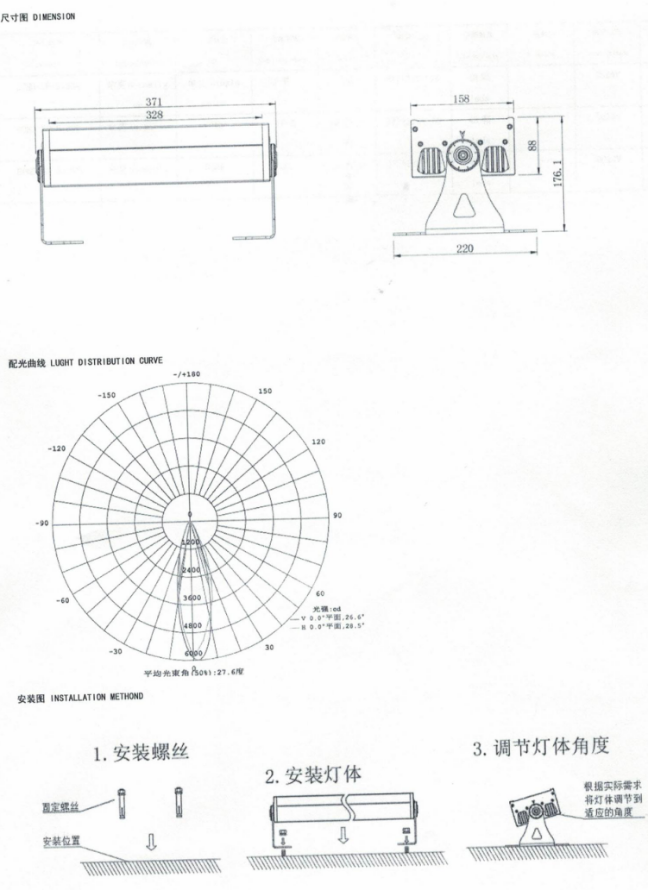

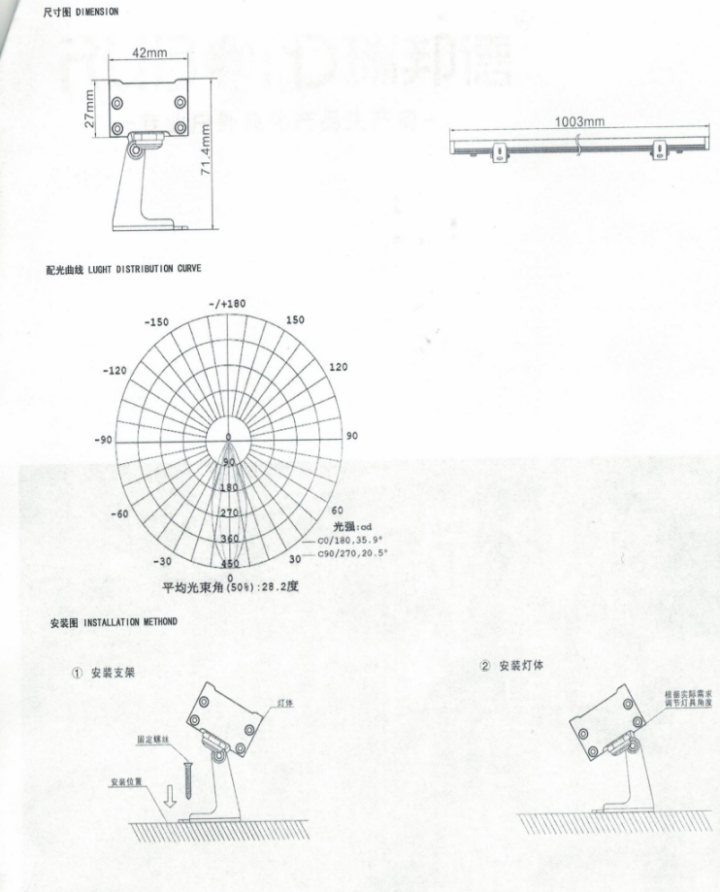

照明技术指标
根据《GB 50034-2013 建筑照明设计标准》对于照明的功率密度限值中现行值为≤7.5W/㎡,推荐目标值为≤6.5W/㎡。萧山机场分布式能源工厂厂区部分基础照明灯具为177套每套灯具功率为48W;可调角射灯5套,每套灯具功率为120W; 合计9096W。厂区面积为1412㎡;9096W÷1412㎡=6.44W/㎡,实际耗能优于《GB 50034-2013 建筑照明设计标准》中的目标值。
节能措施及效果
一、照明控制方面: 本项目景观灯亮化照明采用DMX512自动控制。智能控制器可根据编程实现不同场景、不同时间控制,也可根据建设单位要求设置模式控制。 二、电气节能方面: 1)供配电系统 负荷计算采用需要系数,负荷设计三相基本平衡,配电系统三相负荷的不平衡度小于 15%。导线及电缆均采用铜导体。 2)本工程灯具采用LED灯,选用技术先进、成熟、可靠,损耗低、谐波发射量少、能效高、 经济合理的节能产品,要求灯具色容差(SDCM)≤5,高光效、高显色指数;单相负荷较多的供电系统, 宜采用部分分相无功自动补偿装置所有灯具均采用电子镇流器或电感式节能镇流器加电容补偿使功率因子cos?≥0.9,无频闪。所有镇流器应符合该产品的国家能效标准。 3)计量及运行、管理 管理、运行,管理采取自动控制。

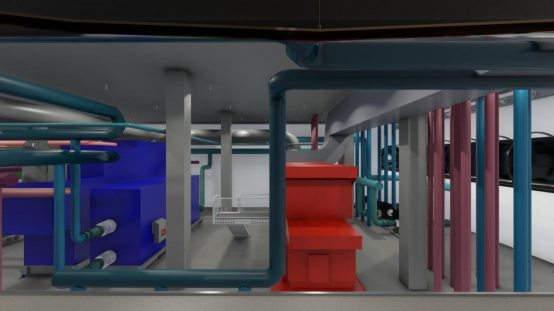

照明设计创新点

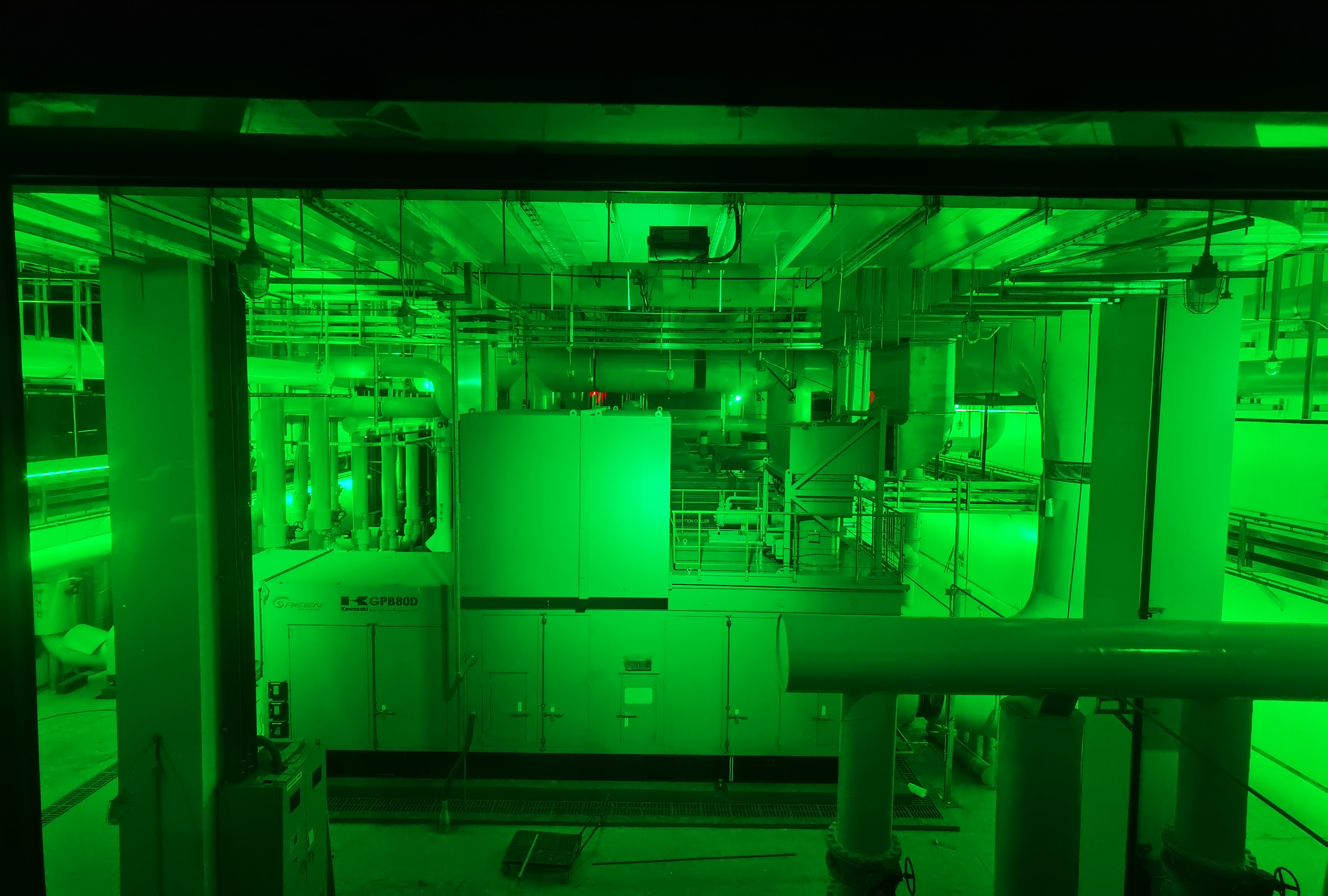

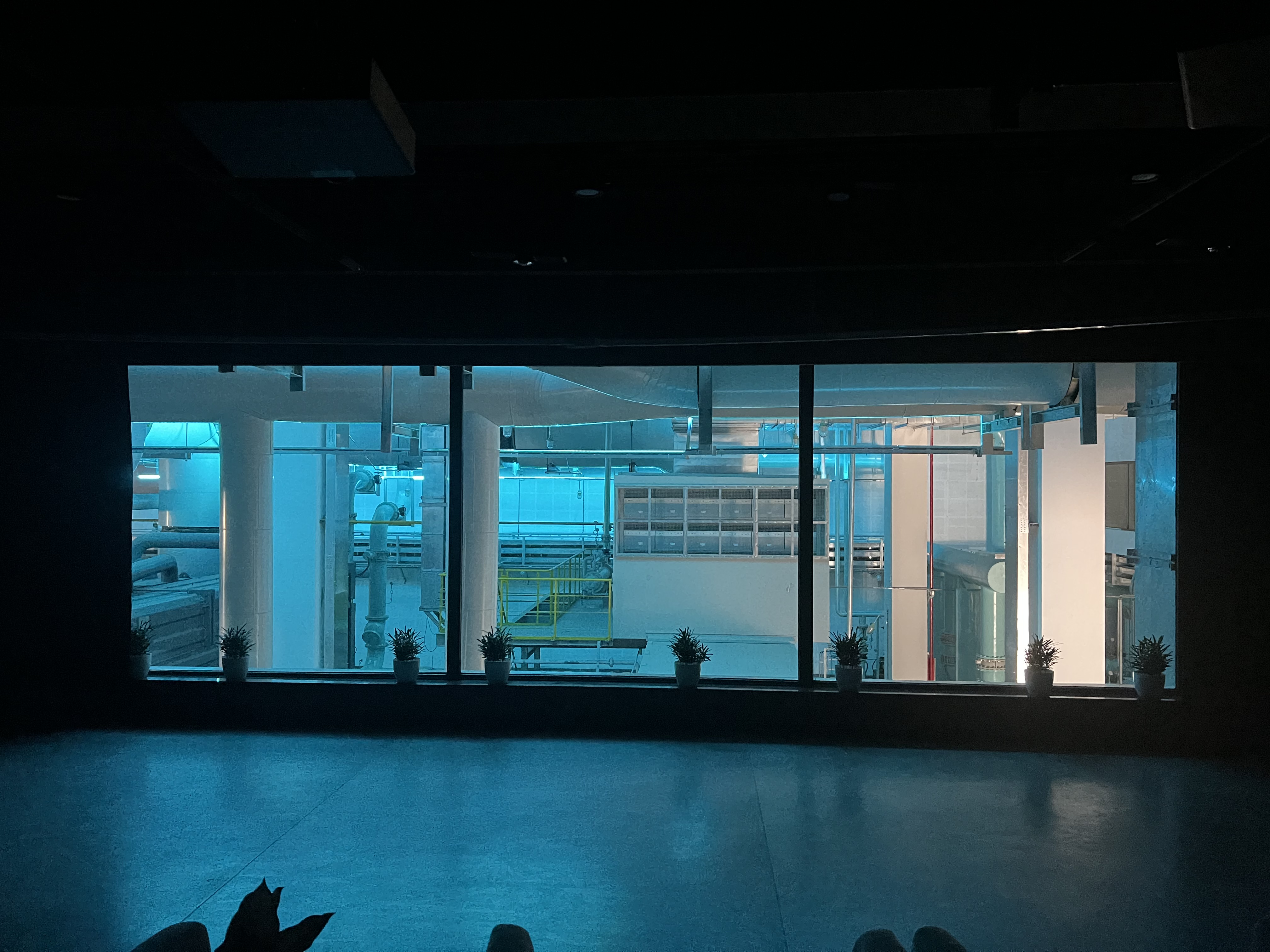

根据厂区三联供能系统演绎灯光需要,对厂区进行氛围灯光营造,运用可调可控舞台灯光的手法,采用RGBW洗墙灯与投光灯相结合,对采用燃气冷、热、电三联供能源系统的厂房内的各构造物,尤其是主管道,营造氛围气氛,突出不同管道的雕塑般立体感,类似有机体中的血脉、经络,将冰冷设备变成一个具有生机活力的整体,让参观者仿佛置身于现代化生产的梦幻空间,体验绿色、环保、节能、低碳的生产场景。对整个展示空间和能源工厂的认知融为一体,互为表里、相互映衬,为工业实景亮化起到示范性的效果。
项目实际运行评价

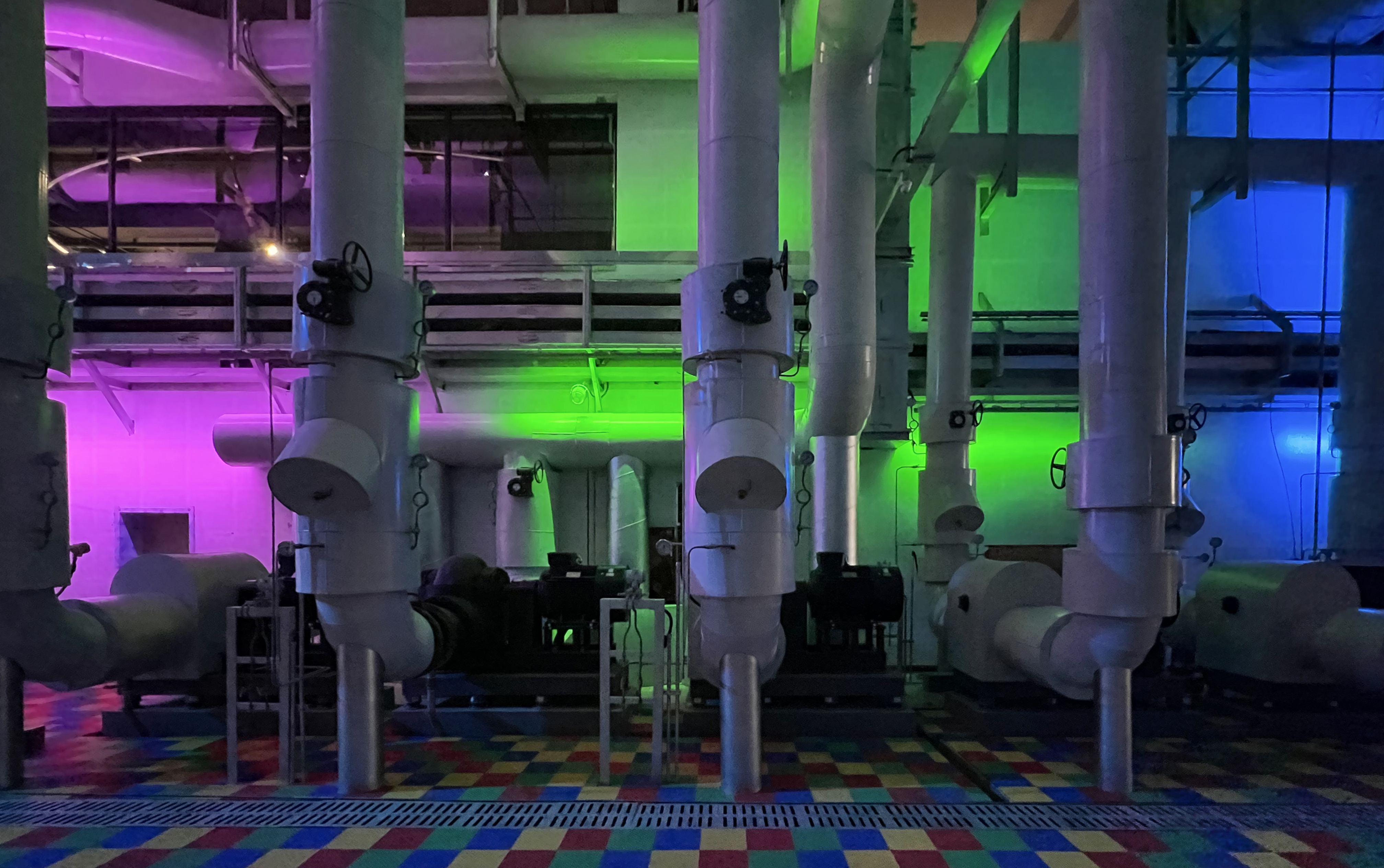

萧山机场分布式能源工厂体验中心布展工程总承包项目-舞台灯光专项,通过对各种工业管道的所用功能为依据,建立色彩识别系统,在原有设备能源转化系统的基础上叠加颜色识别系统,并给出整体设计方案。色彩标识体系的建立不仅增加信息传达的明确性,也有利于管道网络日后的维护和管理。同时还能美化空间环境,增强空间活力和趣味性。运用可调可控舞台灯光的手法,采用RGBW洗墙灯与投光灯相结合,对采用燃气冷、热、电三联供能源系统的厂房内的各构造物,尤其是主管道,营造氛围气氛,突出不同管道的雕塑般立体感,类似有机体中的血脉、经络,将冰冷设备变成一个具有生机活力的整体,让参观者仿佛置身于现代化生产的梦幻空间,体验绿色、环保、节能、低碳的生产场景,起到了工业场景示范性的效果。
申报单位介绍
中国美术学院风景建筑设计研究总院有限公司始建于1984年,具有国家建设部颁发的建筑行业(建筑工程)甲级、风景园林工程设计专项甲级资质、室内装饰设计甲级资质、城乡规划编制乙级资质、市政行业专业乙级资质、文物保护工程勘察设计丙级资质,可承担资质证书许可范围内相应的建设工程总承包业务及相关的技术与管理服务。2014年企业正式通过了ISO9001、ISO14000、GB/T18001三合一体系认证,2019年企业通过3A认证。
