综合介绍或申报理由：
番禺区城镇路灯管理所通过公开招标采购了广东正力通用电气有限公司752台ZL1131型路灯自动化监测终端，868台ZL1113型路灯漏电监测终端设备，44套ZLZ1170型水位监测管理终端，完成了全区城市照明智能化管控终端的升级改造；实现了现场城市照明精确开关灯、设备的运行状态与监控中心实时同步管理；实现对供电线路的漏电实时监测、漏电过程全记录、漏电超标自动关闭漏电回路、重合闸管理等功能；同时，针对城市低洼路段进行水浸预警及用电设施安全保护管理。

产品缩略图：

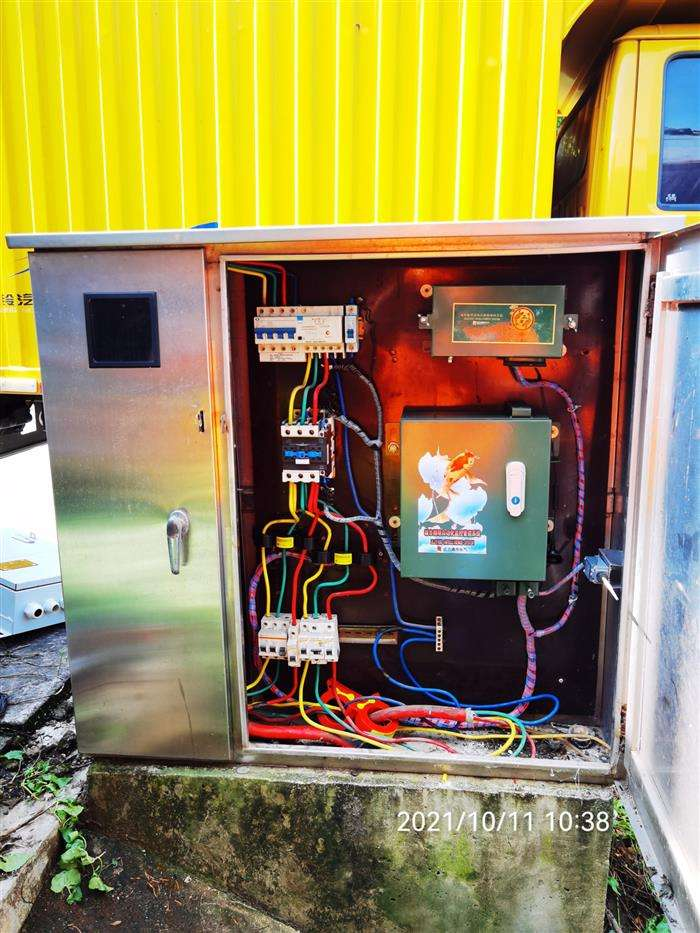

相关产品图片：

主要技术参数：

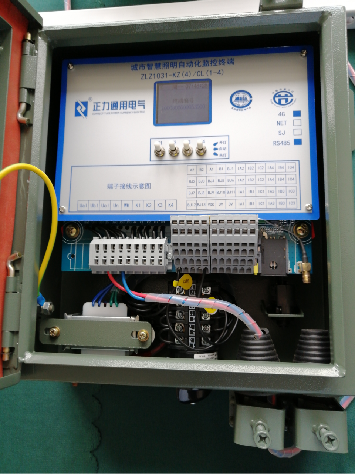

路灯自动化监测终端
（1）监控设备要求具有全年开关灯控制按规律自动运行，在无网络情况下能够自动运行；
（2）遥控功能：遥控所有路灯的开关，由光控、控制中心或值班人员手机实现小概率（如雷雨、天文日食、台风天气、节日、政务等）的遥控开关；
（3）遥测功能：遥测各控制点的各项工作参数；
（4）遥讯功能：运行状态非正常时可向主控室或其它站报警；
（5）控制箱门被撬报警功能；
（6）控制时间设置方便灵活：用户可自行设定和修改开、关时间；
（7）数据掉电保护功能：在掉电时保持数据不丢失和时钟走时精确；
（8）状态指示：具有LCD液晶屏显示功能，汉字显示，可直接查看终端北京时间、各回路开关灯时间、遥信量、电压、电流、功率、连接后台唯一编号等，方便维护人员查看。
（9）具有缺相检测及停电报警功能；
（10）遥信信息设置灵活：可由客户自行设置遥信信息内容；
（11）远程升级系统功能；
（12）可累计各控制回路开灯时间；
（13）具有远程抄表功能，兼容通讯规约DL/T 645-1997、DL/T 645-2007；
（14）监测数据黑匣子功能，终端自动存储一个月电参数数据；
（15）当终端主动报警时，系统自动发出发出语音报警、自动存盘、显示线路方向，并以短消息将故障信息转移至指定的值班手机；
可查看终端每15分钟为节点的历史曲线数据；
（16）可累计查看各控制回路交流接触器的闭合次数；
（17）可查看终端的实时温度、GPRS信号数据；
（18）控制输出：标配4路，可配2路、8路，触点容量：AC220　10A；
（19）开关量输入：标配16路，可扩展到128路；
（20）电压测量:3相输入电压，测量范围：AC0—300V，测量误差≤±0.5%；
（21）电流测量：标配12路，可配6路、24路，二次电流测量范围：AC 0～100mA，当一次电流输入1A时测量精度误差小于等于1%
（22）有功功率测量：输入电压230V，输入电流1A时测量误差小于等于1%

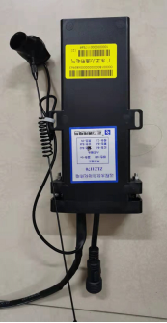

漏电监测终端
（1）全天后候24小时 (开关灯均可)实时各条输出线路漏电监测；
（2）可自定义对监测线路进行命名；
（3）当监测线缆发生漏电故障时系统自动分析判断出线路所在方向；
（4）漏电报警模式：能够远程独立设定漏电报警值和漏电保护值；
（5）漏电跳闸保护方式：对照明线路漏电进行全自动的监测，漏电终端保护方式为本地保护，不能通过网络方式保护；
（6）漏电跳闸保护恢复 ： 远程复位；
（7）可通过远程设置漏电监测和漏电保护的启/停
（8）漏电保护重合闸 ： 远程设置自动重合闸，可支持设定多次重合闸次数；
（9）漏电流可远程查询及变化超限主动报警功能；
（10）漏电流超标自动关闭该条线路电源及主动报警功能。保证用电安全，避免产生人身伤害；
（11）当漏电监测终端主动报警或监控中心在遥测时发现有报警时，系统自动发出发出语音报警、自动存盘、显示线路方向，并能够以短消息将故障信息转移至指定的手机；
（12）监测数据黑匣子功能，漏电终端自动连续存储20天以上的漏电监测数据；
（13）漏电终端具备显示屏功能，显示内容包括线路编号、实时漏电值、线路是否启用、漏电保护报警；
（14）漏电历史数据包括漏电报警时刻、漏电变化、漏电报警时刻的漏电数据。
供电线路漏电流监测路数 ：8路；
（15）漏电流测量路数 ：8路；
（16）漏电流测量精度 ：误差≤±1%；
（17）监测输入电流：二次电流测量范围：AC0-100mA,当一次电流输入1A时测量精度误差小于等于1%。

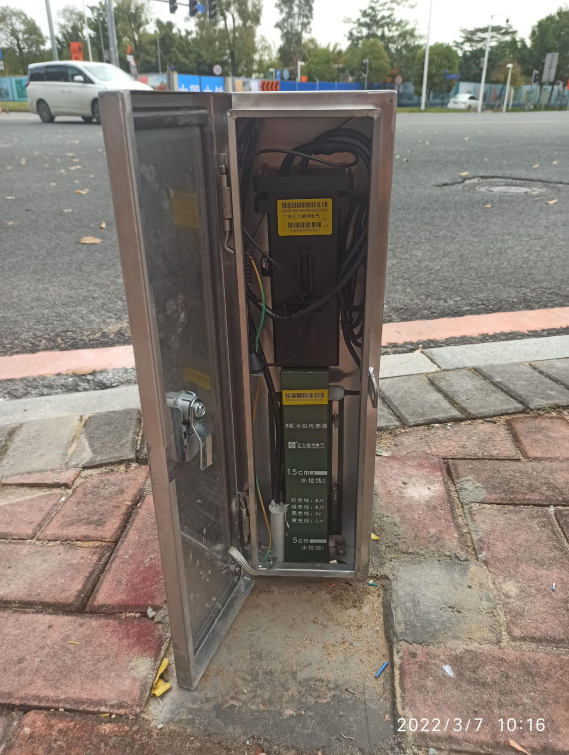

水位监测终端
（1）具备多档位监测功能，能够根据自定义添加设置多段水位监测；
（2）具备主动报警功能，在发生水浸时能够主动报警和根据后台设置自动断电保护；
（3）具备自检功能，在日常没有水浸时能够通过自检功能确保水位监测系统正常运行；
（4）通讯：采用独立4G通讯与后台连接；
（5）水位监测精准：能对涉水线进行精准监测；
（6）将涉水情况主动报警：将涉水情况通过4G通讯主动上报监测平台；
（7）涉水超限自动保护：按照设定的预案进行动作保护；
（8）支持可分布式安装应用；
（9）具备24小时监测功能，在白天关灯后通过后备电池能够保证水位监测终端正常运行。
（10）功耗：<3W
（11）可独立监测：1-4档水位传感器
（12）环境温度 ：-40℃～+75℃
（13）防护等级 ：IP67
（14）无故障工作时间（MTBF） ：≥50000h
（15）检测范围：可分布式安装，距离不受限
（16）停电报警及后备电源管理：停电主动报警，停电后能够支持48小时连续工作

技术及工艺创新要点：
路灯自动化监控终端
（1）精准测量，对路灯运行的电参数，状态，环境等数据精准测量和历史记录
（2）在无网络情况下能够长期稳定的自动运行
（3）实现故障精准主动上报
（4）利用亮灯率精准计算技术，能够给出每个回路的亮灯结论
（5）对运行过程中的参数及报警全过程记录，60天以内的数据储存周期。
漏电监测终端
（1）漏电报警、跳闸保护限制等参数能够灵活设置，通过监控中心能够整体下发设置；
（2）全过程记录漏电监测数据，实现大数据分析管理；
（3）漏电故障主动发现和报警、漏电保护能够远程复位
（4）按漏电严重程度进行智能筛查实时漏电数据，历史漏电数据，过程综合比较漏电数据，同时可安装漏电严重程度建立应急预案
水位监测终端
（1）多档水位监测：多段档位监测，并能够根据自定义添加设置多段水位监测
（2）主动报警：具备主动报警能力，在发生水浸时能够主动报警和根据后台设置自动断电保护。
（3）自检功能：具备自检功能，在日常无水浸时能够通过自检功能检测，确保水位监测系统正常运行。
（4）连续工作：具备48小时监测功能，在白天关灯无电源的情况下可通过后备电池能够保证水位监测终端正常运行

与国内外同类产品或同类技术的比较情况：
目前在国内外对城市照明监测管理的手段主要分为以下几种：
1、安装使传统漏电保护开关
存在缺点：使用传统的漏电保护开关，现场施工难度大，需要更改现场接线，漏电保护动作电流调节范围小，需要现场设置、漏电保护后不能主动发现和不能远程复位等问题。
2、使用简单的远程路灯漏电监测终端设备
存在缺点：只有简单的漏电保护功能，不能实现漏电数据记录和分析功能，在无网络的情况下不具备自判断保护功能。
3、在路灯灯杆上安装漏电监测保护器或绝缘电阻监测装置
存在缺点：智能保护到灯杆金属部分的漏电，不能实现对供电线路的漏电保护以及不能实时漏电监测管理，无法实现后台监测管理。
4、使用测量精度不够的监控终端
使用的监控终端测量误差较大、灵敏度较低，且经常出现测不到电参数数据的情况，导致监控调度中心无法第一时间发现现场故障。
5、监控设备仍处于模块化
使用的路灯自动化监控终端采用的芯片是淘汰的落后的插装式芯片、设备一体化集成度不高。
6、终端测量数据存在问题
监控设备不具备现场自动存储运行历史数据功能，后台所需要获取的数据必须要通过网络采集才能获得，但是在网络不成功的情况下就无法获取到数据，运行数据的丢失，无法在大数据应用。
7、监控系统存在问题
硬件设备设计应用的原因导致每天开关灯控制、查看数据的速度非常慢，而且系统属于巡测的方式对现场终端获取数据，系统内的终端数量越多，系统的运行速度会变得越来越慢。
8、水位监测终端无法自运行
设备不具备24小时监测功能，在白天关灯无电源的情况不能够保证水位监测终端正常运行，且在终端设备发生故障无法进行自检，无法保证终端正常运行。
因此本次项目实施的智能化监测终端设备和智能化专业管理平台是专门针对城市照明用电特点和要求进行研究，把城市照明安全运行监测与城市照明监控管理打造为一体化的应用管理，集城市照明服务单位十几年的理论和经验的重要创新产品。该平台集多项高新技术于一体，并具有众多的理论突破与创新技术，无论是设备和平台都是国内最先进的。

经济评价分析：
1、通过城市照明智能化管控终端的应用实施，实现城市照明管理工作从人工管理向自动化管理转变，从被动管理向主动服务转变，保障城市照明设施安全运行，通过建立对漏电监测的智能化管理，在城市照明自动化监控管理系统的基础上升级建立城市照明自动化监控管理和漏电监测的一体化管理平台，实现对城市照明设施供电线缆进行实时监测、解决漏电故障发现困难，不能主动报警，不能及时跳闸保护和远程复位亮灯问题。
2、通过对城市照明设施的准确性、实时性的监控，及时、全面地发现每一设备运行中出现的故障，实现真正意义上的值班等待故障、发现故障的工作模式，减少人力成本、车辆投入等维修成本，而且在检修车出发前已经知道了故障的准确地点和基本状态，有目的的检修，不需巡线查找，因而大幅减少缩短了检修响应时间、提高检修效率，保证了设设的完好率，降低了管理成本。系统的实施，使得城市管理者的工作更加规范化、人性化、精细化，极大的提高了管理水平及效益。
3、通过对照明供电线路的各负荷输出线缆精细连续24小时的精准监测，在线路发生故障时能够自动、及时发出报警以及单独切断漏电线路的供电，防止路灯设备带病运行，不影响其它线缆的正常运行，同时能够通过数据还原查看漏电故障发生的过程，为现场检修人员提供精准的数据分析结果，为管理这提供决策的依据。
4、提高应急能力
通过智能水位监测应用建立照明水位安全评价分级制度，针对应急事件，打破了原有指令逐层下达模式，采用扁平化的指挥调度模式，极大地缩短了指令下达时间。特别是面对重大任务保障以及应急事件时（如台风、公共安全、暴雨等问题），通过扁平化指挥调度，提高了指挥调度效率，做到了应急事件的高速响应。
5、提高决策数据依据
通过历史水位多维度统计分析，实现对水浸黑点历史水位的查询、统计以及各运行对象的技术指标和数据分析等，为管理单位提供有效的分析和决策功能应用。
6、提高管控能力
水位智能感知设备能实时监测水浸黑点情况，遇到水浸险情，水位智能感知设备自动发出故障报警，同时可自动对沿线照明进行断电处理，运维人员可根据告警进行快速进行排水工作及时排除隐患。现场水位恢复后智能感知设备可自动报告，使得管理者动态了解现场水浸黑点情况。同时设备本身的自检功能保证了现场监测机制的可靠性，确保现场水情监测报警的准确性。
7、实现经济效益
1）通过事前监控安全隐患可避免水浸产生漏电危害事故的发生：可避免因水浸产生漏电危害事故造成经济损失。
2）可快速科学处理众多水浸险情：以每个水浸险情需提前派人驻守或被动抢险为计，通过系统进行科学处理防控，每年可节省15%的水浸抢险运维费用。

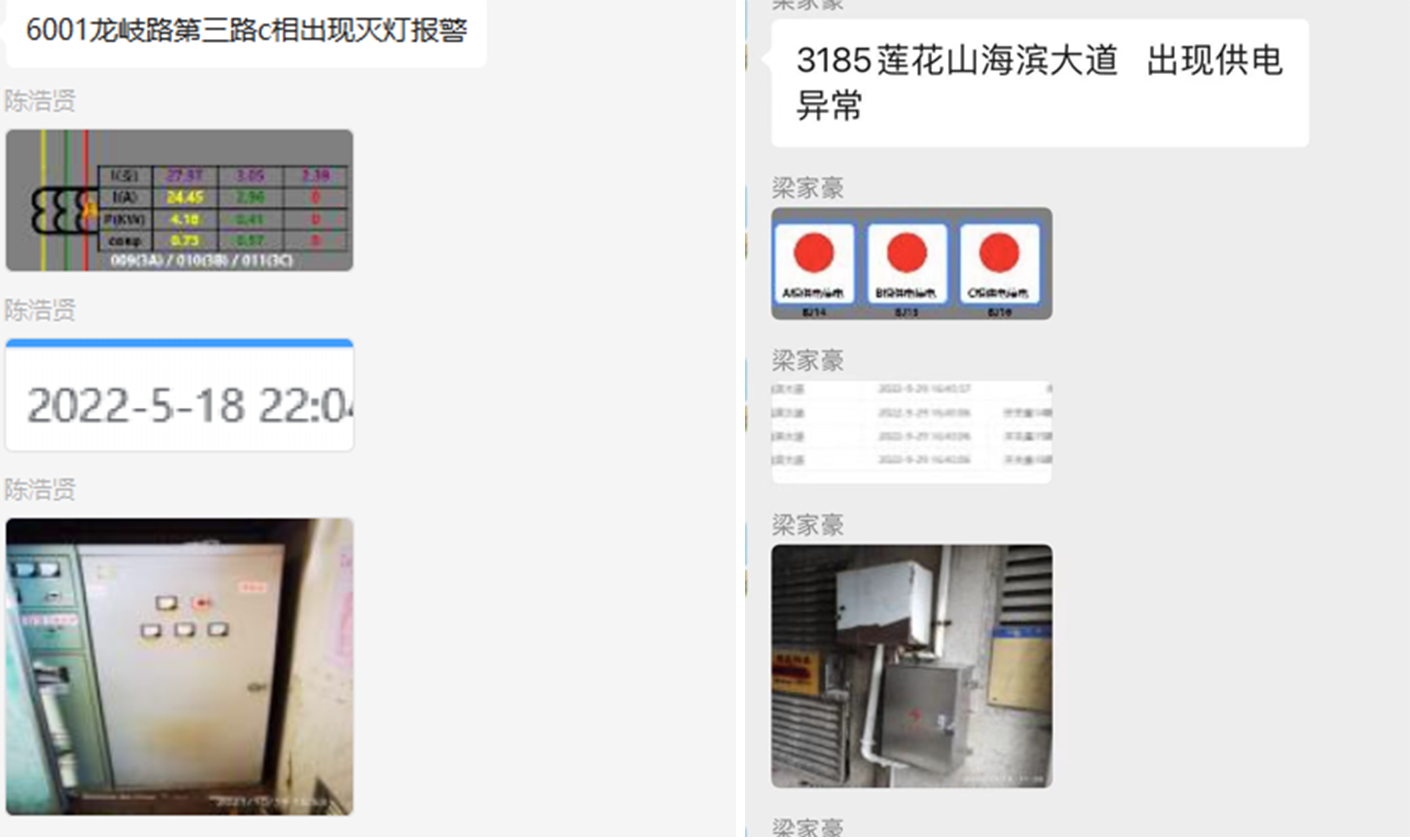

实际运用案例和用户评价意见：
（1）通过项目的实施，对现有线路的实时状态运行实时监测管理以及报警的主动上报，指导现场人员及时维修。

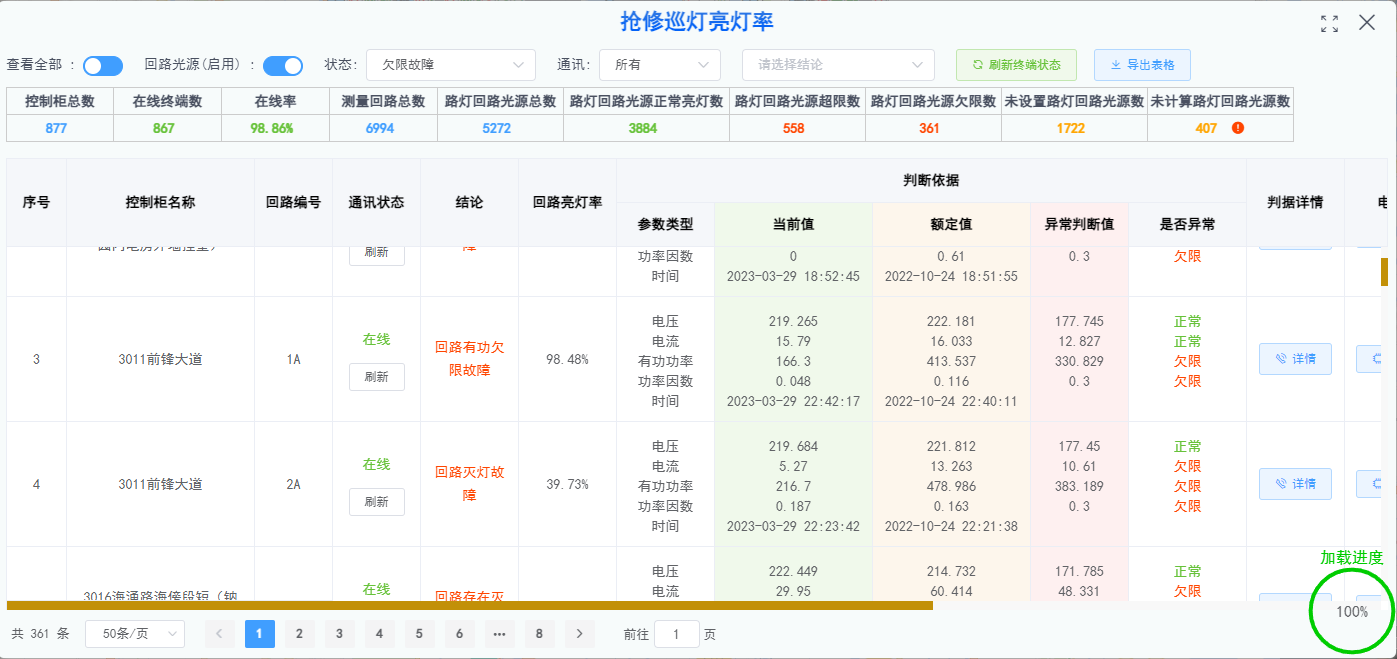

（2）通过监控终端、人工智能、大数据分析，实现对各个照明供电回路运行情况给出准确抢修亮灯率结论。
（3）通过项目的实施，对存量的漏电的线路进行给出结论报警，同时给出漏电故障点的线路方向，指导现场维护人员修复漏电。
（4）对漏电监测电流的历史漏电的曲线分析，能够实现对监测站点所有监测线缆的漏电状态和漏电数据进行全过程的监测和分析，解决了漏电故障监测困难的难题，同时能够根据漏电历史数分析建立漏电应急预案。
（5）对城市低洼路段实现点到面的整体监控，当出现城市道路及公共设施被水淹时第一时间发现和报警，同时对照明用电设施进行保护。

获奖、专利情况：

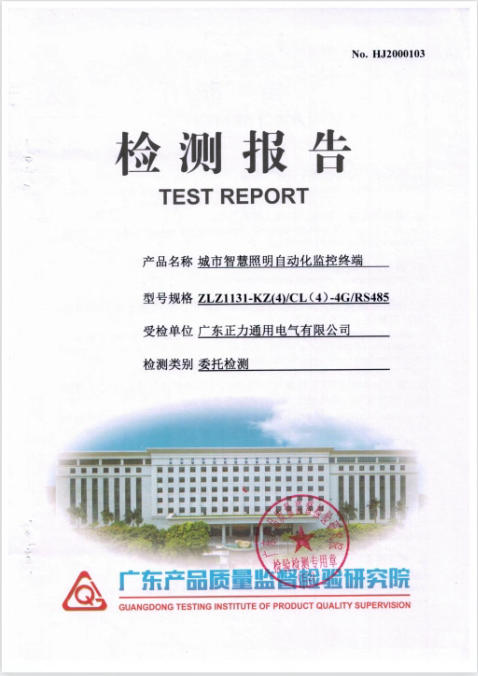

1、路灯自动化监测终端共有24项功能，具备广东省质量监督研究院检验认证。

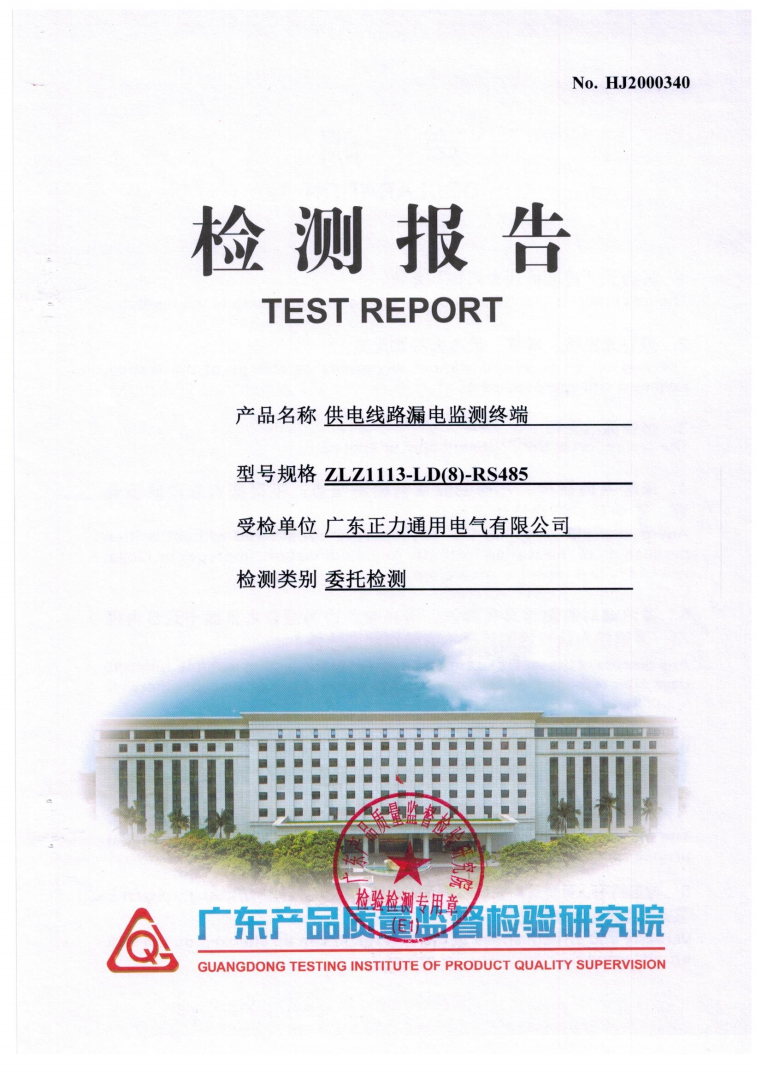

2、漏电监测管理终端共有18项功能，具备广东省质量监督研究院检验认证。

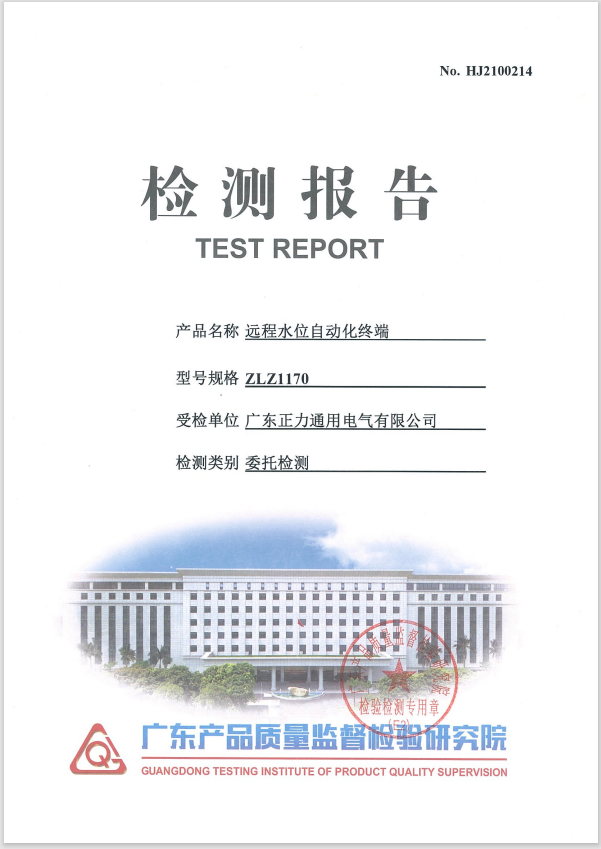

3、水位监测终端共有18项功能，，具备广东省质量监督研究院检验认证。

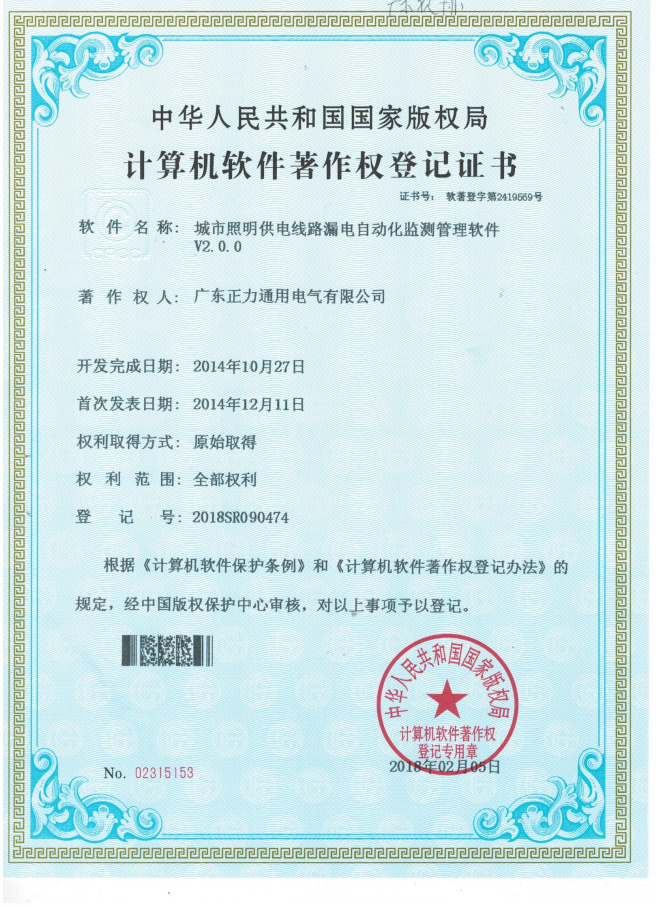

4、漏电监测管理平台具备计算机软件著作权

申报单位介绍：
广东正力通用电气有限公司成立于2000年11月，注册资金5001万，是一家专业从事智慧城市建设，集互联网大数据信息管理平台、照明自动化监管平台、节能控制装置、全辅助专家决策平台等多项智慧城市建设产品研发、生产、销售与服务于一体的国家高新技术企业。 目前，正力公司已成为中国智慧城市建设首屈一指的龙头企业。由公司自主研发生产的各项产品已先后应用于北京市、上海市、广州市、深圳市、天津市、重庆市、沈阳市、哈尔滨市、呼和浩特市、长沙市、南昌市、吉林市等全国460多个城市。 我们将秉持“始于用户需求，终于用户满意”的经营理念，以技术创新为主线，以国际先进，国内一流企业的水平，与全国路灯单位一起建设实现现代城市的智慧照明。
