项目简介：
西洪大桥及接线工程是宁波中心城区“四横五纵”快速路网的组成部分，为省重点工程。南起环镇北路，北至北环快速路，全长约4.5公里，总投资约35.2亿元，西洪大桥主桥将采用“主线高架+地面辅道”的建设形式。 西洪大桥横跨余姚江上，滨邻梁祝文化公园。采用双层桥布置，上层为主线快速路，双向8车道规模，下层为辅道系统，双向6车道+人非，桥型采用独塔钢桁梁斜拉桥，主跨138米。桥塔造型采用“蝶形”设计，线条柔美，造型简约 ，犹如翩起舞的蝴蝶，融入多彩、自由的天空。所经之处，花儿满天开放。 大桥的景观设计为中式古典风格，桥塔采用中国古典传统几何装饰纹样的“回”字纹符号。回纹在民间有“富贵不断头”的说法，根据其纹样的特性，人们赋予了回纹连绵不断、吉利永长的吉祥寓意。 西洪大桥做为姚江新城的南门，为新城添加了浪漫的人文气息。

项目缩略图：

相关项目图片：

照明技术指标：
本照明工程坚持追求高品质和高标准，设计对光源、灯具等设备的技术参数提出了详细明确的要求，同时严格遵守设计标准，确保功率密度值低于标准值。本项目涉及染色投光灯、洗墙灯、线条灯、投影灯等共计4个灯具系列，灯具总数量合计约3千套。
桥塔采用投光的形式体现主桥大气简洁的造型美，平日模式以白光为主，展现纯净的白色，色彩与三江六岸大桥相呼应，周末及节假日模式下LED全彩投光灯进行动态图案及色彩变化，以三维方式在夜间呈现桥梁的空间结构，既突出了桥梁的美感和艺术性，也可根据季节变化以及不同需求，在外部安装投影灯进行动态变化让其在夜空中更加耀眼。组合变幻出丰富多样的场景，提升桥梁夜间景观空间层次，营造热烈的节日氛围。
1.1灯具说明
1.1.1总体要求
（1）灯具电器性能安全检测项，需通过相关安全、通用的标准认证；
（2）灯具阻燃等级需达到V-0 级，防静电能力≥2000V，热试验<70 度；
（3）灯具防护等级要求IP65 以上 ；
（4）灯具电磁干扰必须符合EMC 现行标准；
（5）LED 封装颗粒须为原厂封装，RGB 波长要求R：620-630 纳米，G：520-530纳米，B：460-470 纳米；
灯具光效、角度及色温必须满足参数范围要求。
1.1.2主要灯具有平时、周末、节假日三种不同模式，形成不同的视觉效果，满足不同场景的需求。
LED 染色投光灯

采用200W/400W/600W RGBW 15°全彩投光灯，打亮桥塔主塔结构，展现刚性美，为保证桥梁立面美观及安装与维护，桥面投光灯均安装于桥索两侧，避开车行视线，防止眩光干扰。
LED 染色投光灯

采用144W RGBW 15°全彩投光灯，打亮桥内侧钢结构斜面，展现刚性美为保证桥梁内部立面美观及安装与维护，桥面投光灯均安装于钢结构内侧，避开车行视线，防止眩光干扰。
LED 染色投光灯

采用280W RGBW 8°全彩投光灯，打亮桥面斜拉索，展现柔性美为保证桥梁内部立面美观及安装与维护，桥面投光灯均安装于桥索内侧，避开车行视线，防止眩光干扰。
LED洗墙灯

采用12W 3000 K 110°洗墙灯，安装于主塔回形纹装饰条出，勾勒出主塔平时模式下的别致轮廓。


LED洗墙灯

采用72W RGBW 110°洗墙灯，安装于桥梁链接处，突出其夜间的别样氛围。
LED 洗墙灯

采用24W 3000K 15*60°洗墙灯，安装于桥墩下部，加深主塔夜间的连贯性。
LED硬线灯条

采用12W 3000K 110°硬线灯条，安装于桥铭牌出，增加桥铭牌的夜间标志性。
LED投影灯

采用2000W 的投影灯，安装于桥拉锁两侧，丰富西洪大桥节假日模式的多姿多彩。
LED 洗墙灯

采用10W 3000 K 60°洗墙灯，打亮辅桥立交两侧桥身，在满足功能性照明的同时兼具美观性，安装于桥身结构下部，避开车行视角，防止眩光干扰。
1.2.控制系统说明
1.2.1 本工程强电控制系统采用强电采用手动和远程无线控制；
1.2.2 控制模式根据设计方案设置，开启时段可根据情况确定，系统要求具备以下功能；
1）通过智能模块内置开关实现手动控制；
2）通过光纤路由器远程集控。
1.2.3 配电箱内设手动、停止、集控三位转换开关，在检修或特殊情况时可采用就地手动控制功能；
1.2.4弱电控制系统采用标准DMX-512控制方式。分主控层、分控层两级架构。主控层负责数据存储、转换及发送，控制灯光的运行、变化；分控层负责把上级数据信号传输至每个灯具。
1.3.项目用电量

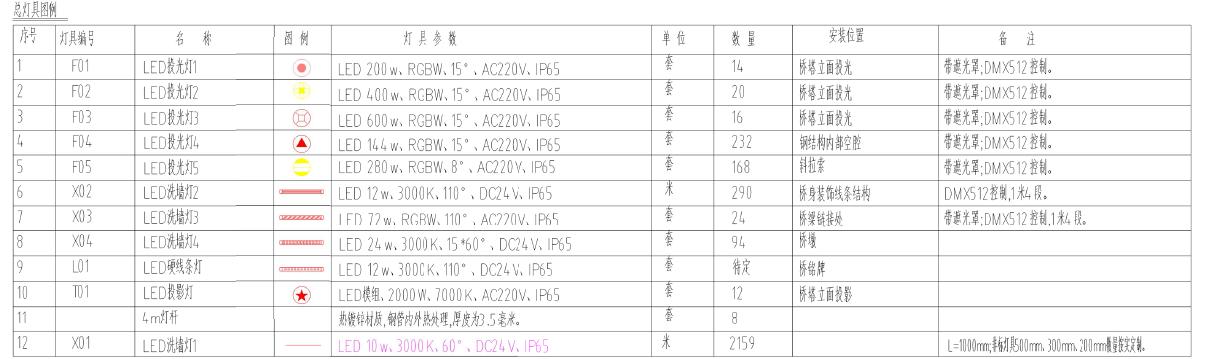

本次西洪大桥主桥夜景照明工程照明总用电量约90KW。具体灯具清单汇总详见下表：

节能措施及效果：
本次西洪大桥景观照明设计作为地标性项目打造。为了提高照明节能效果，确保西洪大桥夜景照明工程的高品质和独特性，并圆满实现设计效果，保证系统稳定性，本次设计中考虑了如下措施：
3.1.本工程设计灯具全部采用LED灯具，选择合适的功率、光效高、显色性高等特点，选择合理光源指标，使用高效光源。
3.2.选择合理的照明配电系统，就近取电减少照明线缆的长度，降低电压损失和线路损耗，进行合理的成本管理。
3.3.选择合理的照明控制方式，采用了多种科学合理的照明控制方式，有效组织重大节日、周末及平时晚上亮灯，提高供电系统的节能效率。
3.4.灯具及电线、电缆，均选择当前高品质的环保产品，延长使用寿命，达到节能的目的。

照明设计创新点：
西洪大桥主桥桥型采用独塔钢桁梁斜拉桥，主跨138米。大桥的景观设计为中式古典风格，桥塔采用中国古典传统几何装饰纹样的“回”字纹符号。回纹在民间有“富贵不断头”的说法，根据其纹样的特性，人们赋予了回纹连绵不断、吉利永长的吉祥寓意。
设计理念：“蝶·廊” 滨邻梁祝文化公园的西洪大桥，秉承蝴蝶高雅文化的美好寓意，通过夜景灯光的附着展现西洪大桥蝴蝶幸福长廊的新面貌。灯光在满足安全的同时，也带来新的美感与科技体验。总体灯光结合不同场景模式演绎不同的光色，打造宁波夜景新地标。

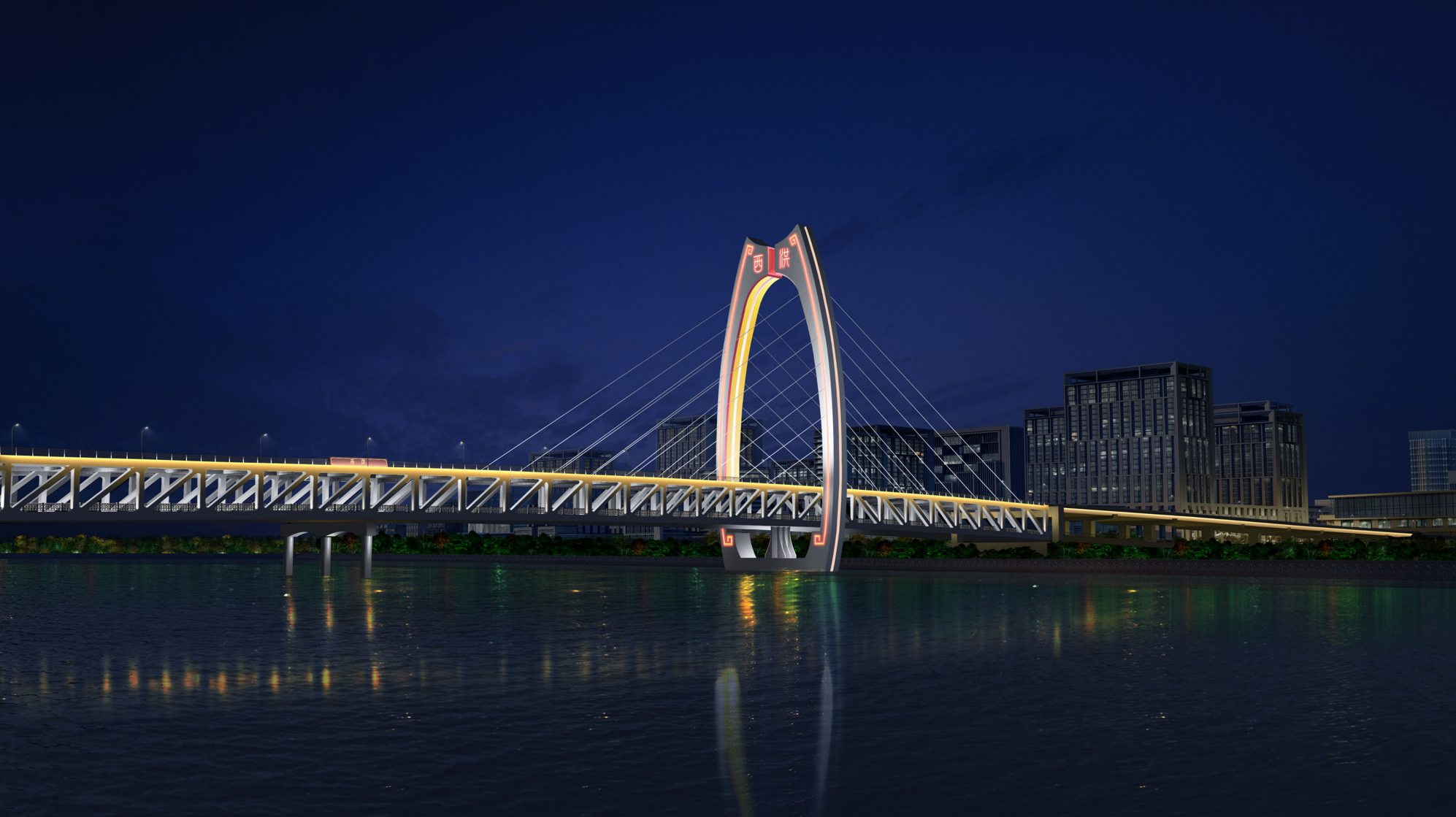

华灯初上的西洪：视觉美——丰富的照明手段再现夜景中的大桥风貌
灵动多彩的亮化：以人为本——用光的明暗、色彩，动态表达人们来到这里的第一视觉界面。

项目实际运行评价：
宁波市西洪大桥及接线工程—主桥段景观照明设计。西洪大桥及接线工程是宁波中心城区“四横五纵”快速路网的组成部分，为省重点工程。南起环镇北路，北至北环快速路，全长约4.5公里。横跨余姚江上，滨邻梁祝文化公园。
实施效果：灯光实际效果遵从桥梁的载体属性，灯光无眩光，明暗对比合理与周边环境协调统一做到安全舒适；视觉上做到美观有创意，多种动态模式丰富姚江夜景提升了西洪大桥在宁波的知名度。
创新性：本工程施工秉承业界最新标准实施，所采用的灯具符合国家和业界标准，在设计上运用投光灯及投影灯营造各种效果场景，通过弱电控制变换图案实现平日节日之间的灵活切换，效果丰富多变。
节能性：宁波西洪大桥灯光开启时间适用宁波当地夜环境，夏季为18:30-22:30，冬季开始时间为18:00-22:00，有市政管理部门统一控制；灯光效果分为平日与节日模式；灯具方面采用LED最新光源，所有设备均经过检测满足要求；通过上述措施使大桥灯光在人力、无力、电力上得到成本的控制了，并且做到有效节能。
安全性：项目设计与施工中充分考虑后期安装与维护，提前预留检修窗口，方便后期检修便捷；灯具选择上考虑大小，功率，使后期安装便捷，通电运行安全。
经过专业设计及其他各方共同努力，西洪大桥呈现出高品质的城市纽带景观夜间形象，并大大提升了西洪大桥项目的知名度。同时工程秉承了宁波精益求精的品质，为最大限度优化工程质量，本项目照明设施全部采用光效高、耗电少、寿命长的高品质LED灯具，并进行了模式场景控制，实现了效果、技术的完美结合。

获奖情况：
无

申报单位介绍：
五蕴墨影照明设计（上海）有限公司成立于?2013 年，以艺术灯光创意设计为主，是一家提供专业照明规划、照明设计，以及照明咨询的公司。 我们的照明设计更关注人与环境的和谐，重视人们在生活和工作中通过灯光获得舒适感，以艺术的笔锋挥洒出亮丽的夜景，从而使人们对心灵深处的那份需求产生共鸣。我们的设计一贯遵循构筑和谐灯光环境，发展绿色城市的照明理念。我们拥有优秀的资深设计师所组成的专业设计团队。在实践中，已探索出一整套科学规范的项目运作机制，达到巩固加强方案的可实施性。
