荷鼎HDZXL型智能配电柜——2023神灯奖申报数智成果奖

智慧建筑 Smart Building

发布时间:2023/1/10 10:30:01

申报项目名称(中文):荷鼎HDZXL型智能配电柜

申报项目名称(英文):Heding HDZXL intelligent power distribution cabinet

申报单位名称(中文):浙江荷鼎网络科技有限公司

申报单位名称(英文):Zhejiang Heding Network Technology Co., Ltd

完成时间:2021-05-01

进入市场时间:2021-12-01

综合介绍或申报理由
HDZXL型系列智能配电柜是浙江荷鼎网络科技有限公司自主设计研发的智能配电柜,该产品满足国家GB/T7251.8、GB/T7251.12标准,具有遥控、遥测、遥调、遥信功能。在国家标准基础上,增加了支路漏电流检测、导线温度检测、防雷系统、智能门锁以及联动开门抓拍功能、环境温湿度监测、水浸监测、烟雾监测、自动灭火、视频监控等功能。 智能配电柜核心技术AI智能主机,具备高性能嵌入式系统,集成无线4G模块、导线温度检测模块、电流、漏电电流检测模块、内置AI分析模块,开关量输入输出模块、Lora无线接收模块、485网络串口及本地存储模块于一体,通过4G/以太网网络连接智能管理平台;分析模块具有数据预处理功能、异常数据诊断功能,显著提高了监测数据的准确性。 智能管理平台具有用电安全监测和电能监测、远程控制、安全监控、远程数据管理等功能;对导线温度、漏电流、线路功率、电流及开闭闸时间等参数进行设定,通过预测算法和关联性算法实时监测隐患形成;实时查询各类监测数据、历史数据、报警日志和统计信息,对监测数据自动生成统计分析报表,以达到对配电系统的实时监控和运行安全的有效管理,节省运维成本,提高管理效率。 智能配电柜对应的智能监管平台具有网络安全二级等级保护证明,可通过多类接口、多类协议与其他平台进行对接。
项目缩略图

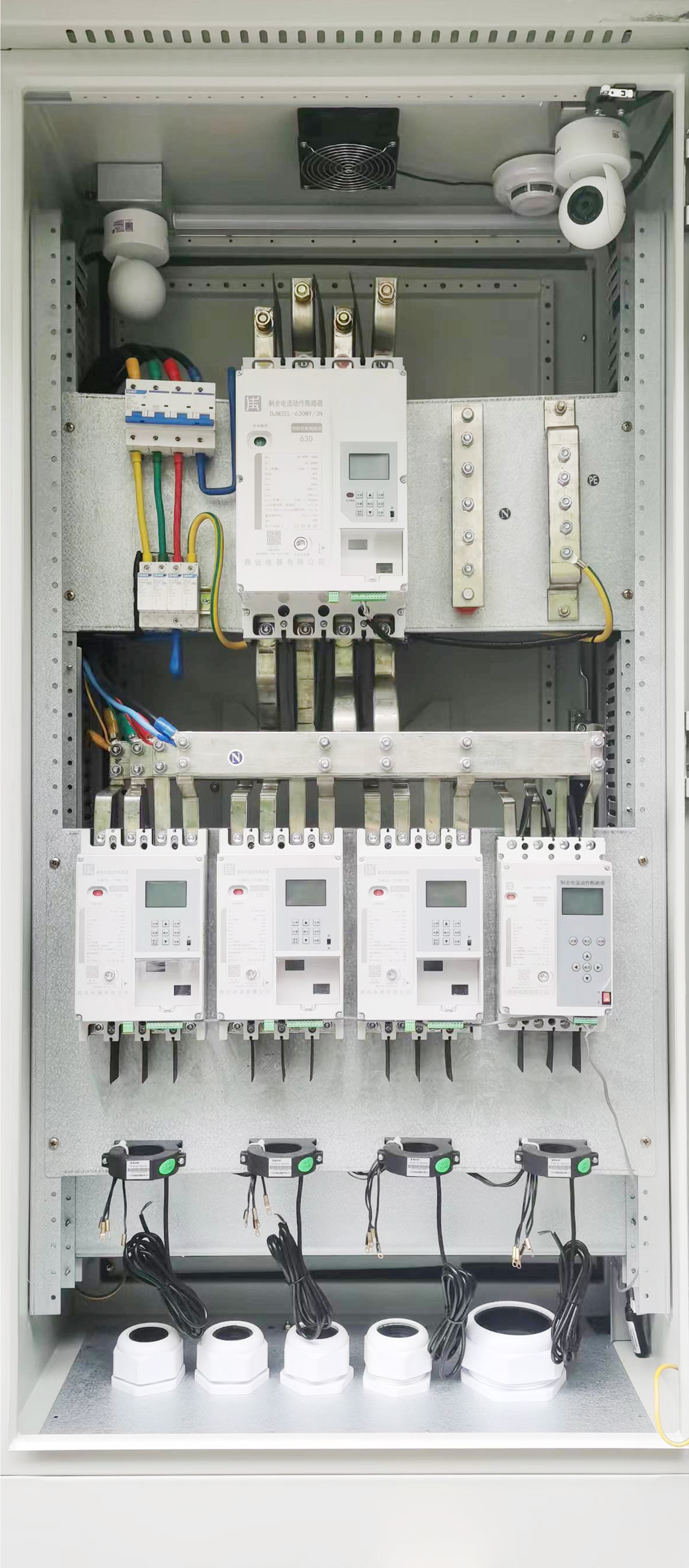

相关项目图片
项目宣传视频
主要技术参数
型号规格:HDZXL系列; 执行标准:GB/T7251.12,GB/T7251.8; 额定工作电压:400V; 额定工作电流:10-400A; 额定绝缘电压:690V; 额定短时耐受电流:10KA ; 远程管理功能:具有遥控、遥测、遥调、遥信功能;具有本地手动,远程回路支路控制、定时开闭功能; 实时监测功能:线路电流、电压、功率、电量、三相不平衡、缺相、环境温湿度、支路漏电流、支路导线温度、烟雾检测、箱门开闭检测等功能; 数据分析功能:具有本地AI运算能力,并与云平台AI算法可通过数据交换形式实现互相配合,以及时掌握电气线路的安全运行状态,从而实现配电柜的智能化管理; 阈值功能:漏电流(阈值0-5000mA可调),对多分支回路的漏电流,具有AI数据预处理功能、异常数据诊断功能;导线温度保护设定(0-150℃可调),多分支回路的导线温度AI根据气候条件自动调节预警报警两个阀值,对线缆温度数据自适应滤波算法,对温度快速上升进行智能评估和报警信息推送功能; 控制功能:功率限定,电流限定,电量统计,实时显示空开的分合闸状态,控制权限设定。当各项参数达到设定阈值时,可实现自动断路保护,紧急事态一键断电; 电气保护功能:过欠压、过载、过流、短路发送报警信息,并实行自动断电跳闸保护; 环境监测功能:箱体进水、开门监测、环境温湿度监测、烟雾监测、浪涌及灭火装置的状态信息监测; 摄像功能:联动开门报警、远程可控箱内巡检,水平可视角:360°,垂直可视角:150°以上,及一键复位; UPS供电,确保断电时检测设备正常工作和数据上传; 网络:支持4G、LAN通讯; 门锁管理:智能门锁远程控制管理; 通讯协议:支持485设备,lora无线温度探测器、温感、烟感等接入; 等级: IP54; 箱体材料:不锈钢,厚度2.0mm,表面脱脂酸洗磷化喷粉; 箱体颜色:客户自选; 箱体接地:箱体上盖、箱体、防水帽所有设备都实现连接导通,形成完整的电磁屏蔽外壳; 箱体防水:箱体采用双坡型独立雨帽,能将箱体内冷凝水从顶部排除,确保设备安全; 外形尺寸:宽*厚*高=760*400*1650mm(可定制); 工作温度:-20℃~+50℃; 储存温度:-40℃~+70℃; 相对湿度:15%~95%不冷凝;
技术及工艺创新要点
HDZXL型智能配电柜具有智慧用电安全监管遥控、遥测、遥调、遥信功能特征。采用嵌入式AI分析软件模块,集成了lora无线接收、多分支回路漏电流、多分支回路导线温度监测、安全监控、远程数据管理等功能于一体。具有防雷系统、智能门锁及联动开门抓拍、环境温湿度监测、水浸监测、烟雾监测、自动灭火、视频监控等,实现全方位的安全监管。该分析模块具有数据预处理功能、异常数据诊断功能,再通过预测算法和关联性算法,显著提高了监测数据的准确性,减少误报率和降低数据无线传输量。
实际运用案例和用户评价意见
获奖、专利情况
申报单位介绍
浙江荷鼎网络科技有限公司成立于2016年9月,积极与高等院校产学研合作,自主研发AI预警主机、综合管控平台、智能配电柜等,应用物联网、人工智能、云计算、大数据等技术,打造“一体化安全智能管控系统”新模式,为智慧用电、智慧消防、安全管理提供分类解决方案,数年来为企事业单位解决了1900多起消防安全隐患,预防了100多起事故的发生,促进了智慧消防建设水平,融入了“智慧城市”建设发展。
