设计亮点:
在整个智能化系统的设计(包括深化设计)突出体现了如下设计理念:
可用性和适应性
实用性和经济性
先进性和成熟性
开放性和标准性
可靠性和稳定性
安全性和保密性
可扩展性和易维护性

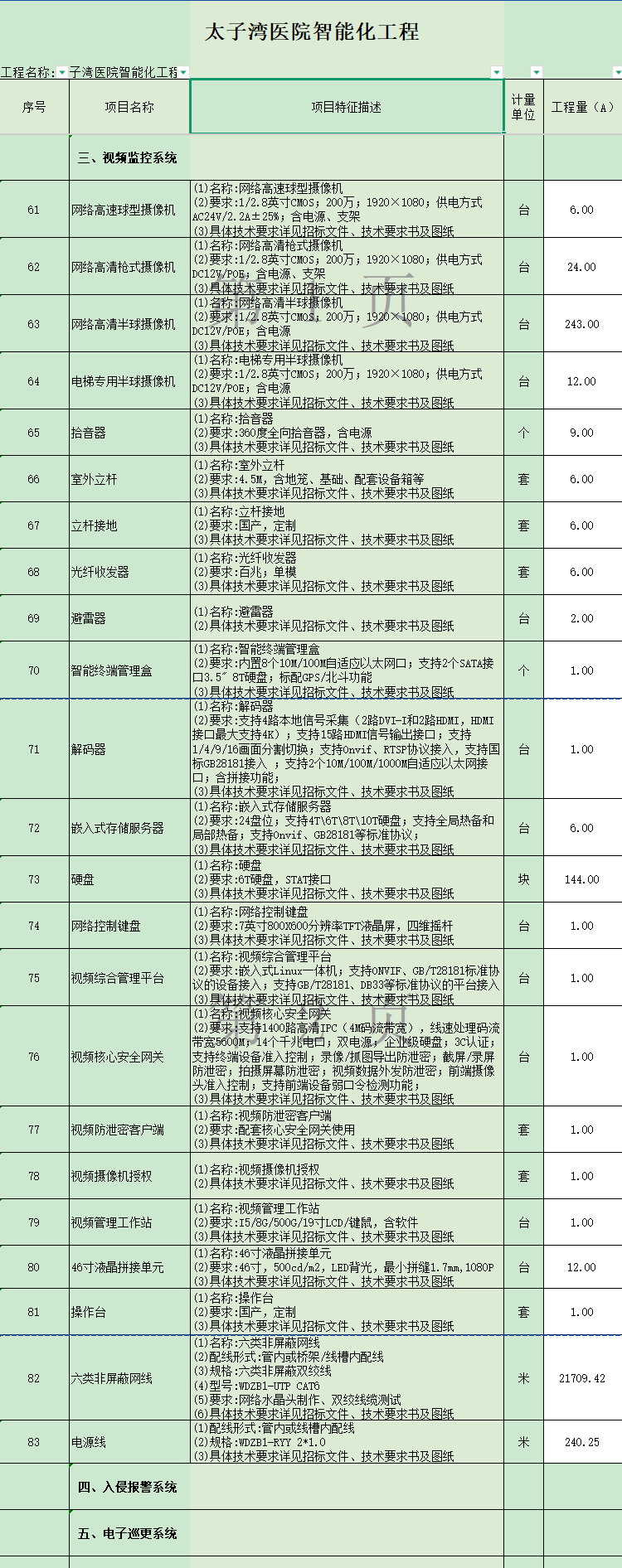

限于篇幅,我们选取有代表性的若干子系统进行介绍。

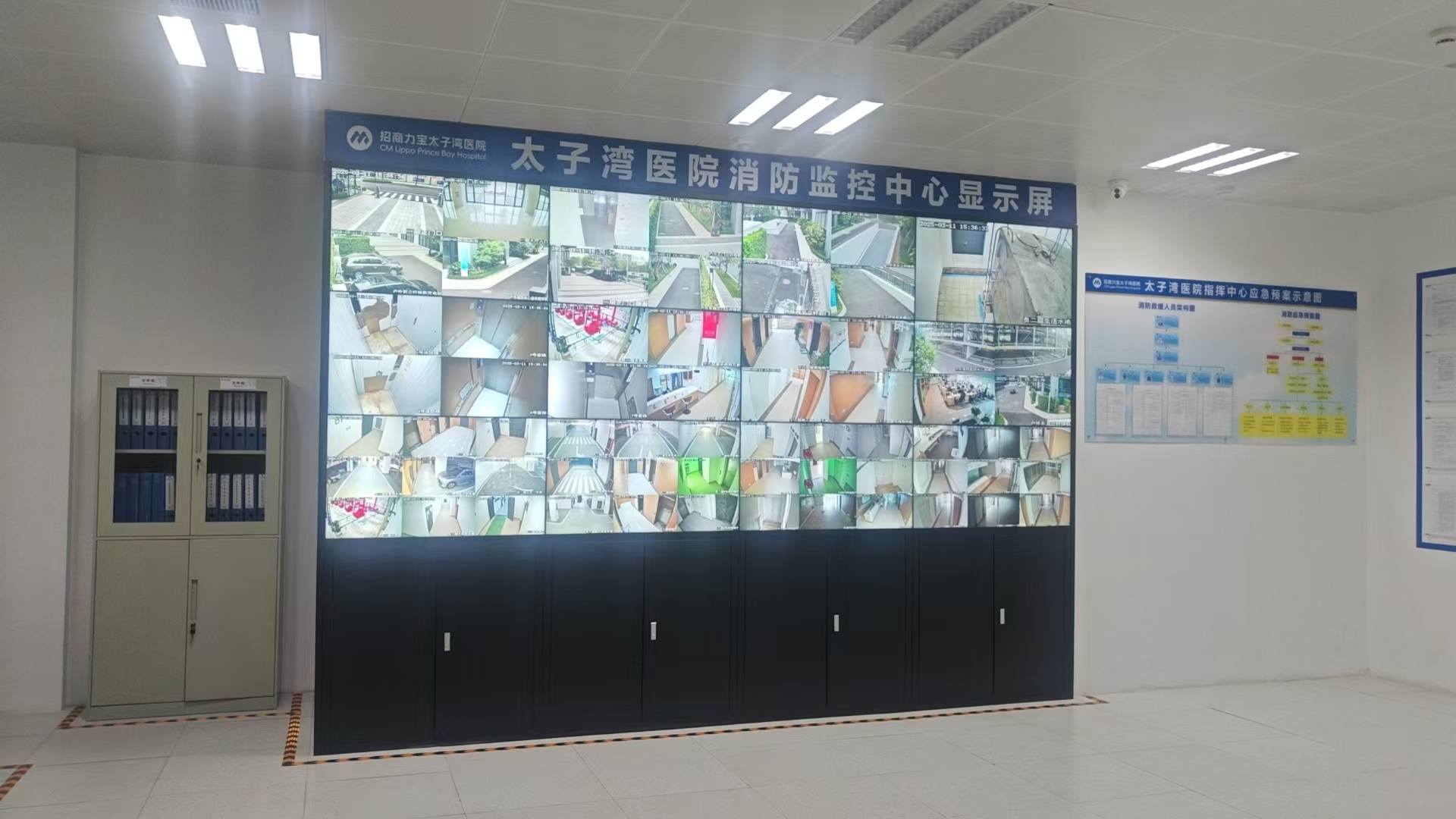

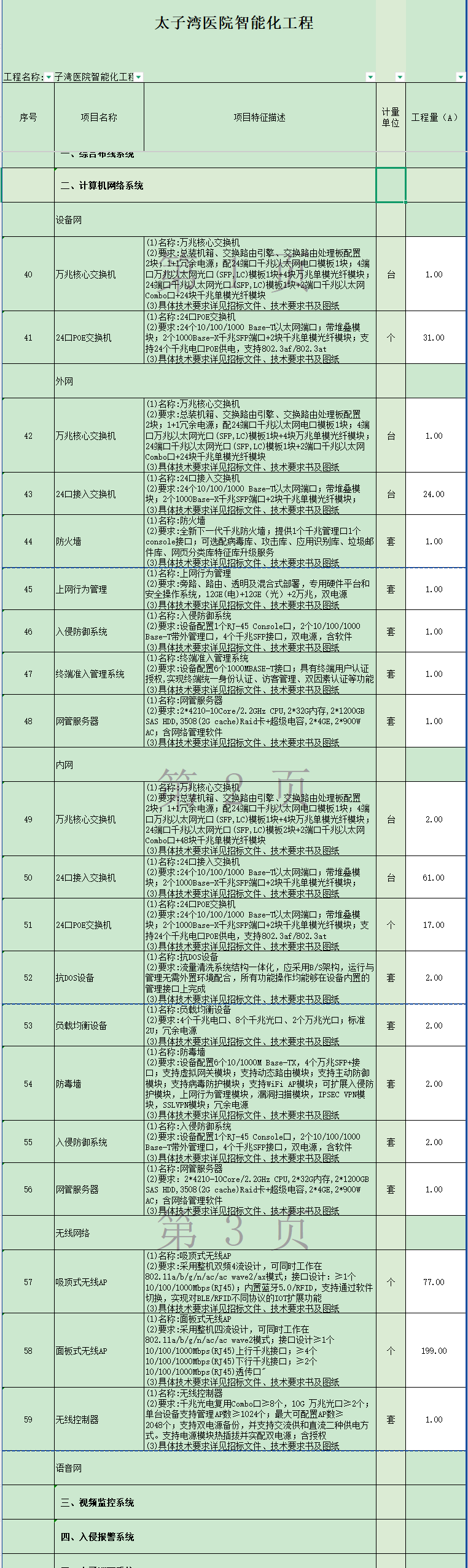

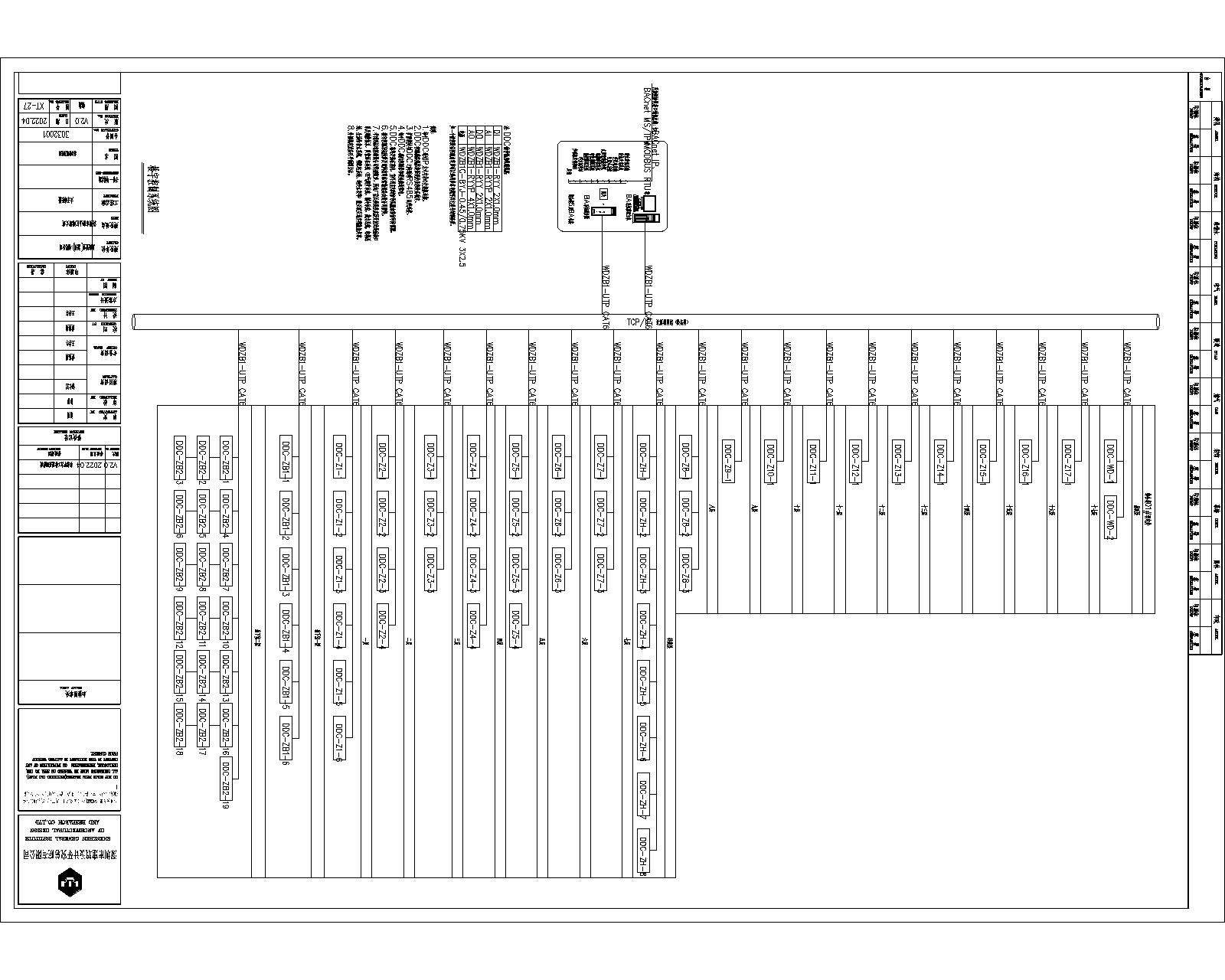

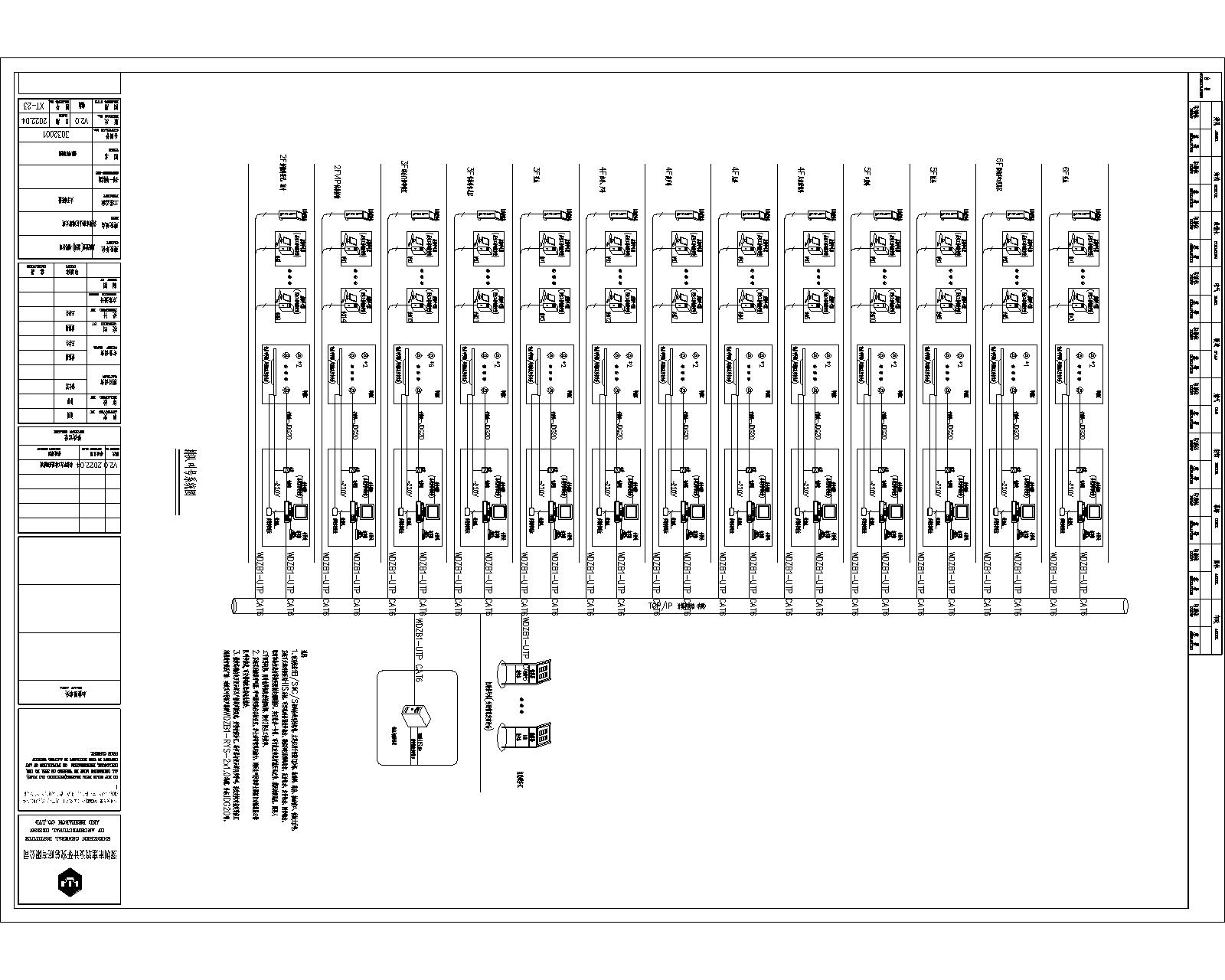

2.1 计算机网络系统
本项自医院计算机网络设计时考虑到网络安全和应用的特点,建设一个实现包括外网、内网、设备网物理隔离,分开运行的网络支撑平台,系统向医院内所有人员,包括安保、科研人员等,提供一个安全、高效、舒适的工作、学习环境,提高医院的管理水平,提升医院的就医标准。
(1)计算机网络说明
设备网:采用“接入-核心”两层网络构架,接入采用百兆下行,千兆上行到核心;单链路。主要为承载楼宇控制系统、能耗监测系统、一卡通、安全防范系统等智能化系统使用。
外网:采用“接入-核心”两层网络构架,采用万兆单核心,千兆桌面,万兆主干,单链路。满足医院网络的内部与外部信息的交换及院区互联网使用需求。
内网:采用“接入-核心”两层网络构架,采用万兆双核心,千兆桌面,万兆主干,双链路,一主一备。满足大容量、高速率的数据传输。主要承载医院核心业务(HIS、LIS、PACS等)数据传输,满足医用办公、信息发布、网络时钟等医用系统使用,为医院信息化应用系统提供应用平台,设计满足三级等保需要;无线AP网络接入内网进行统一管理。AP设备支持POE供电。

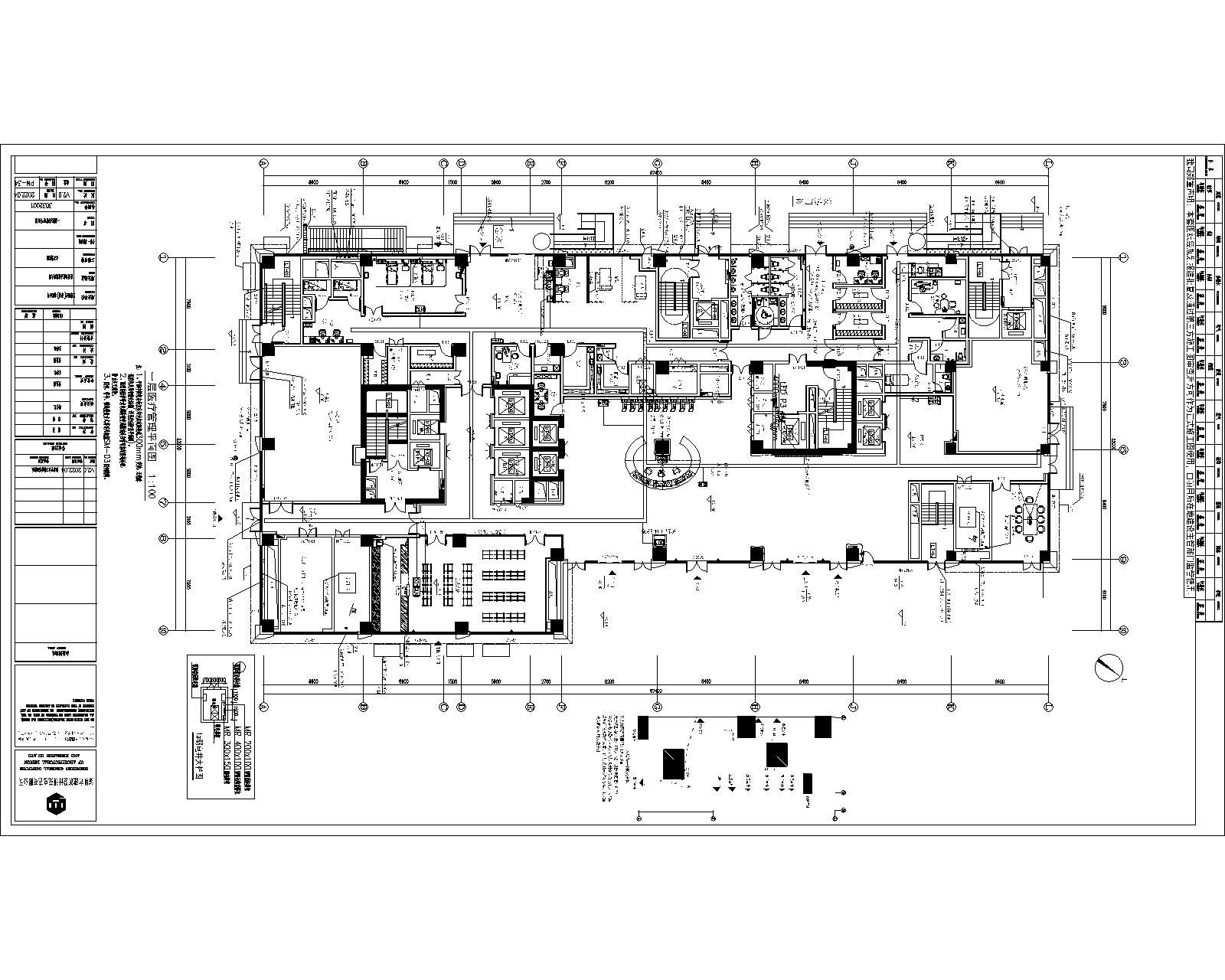

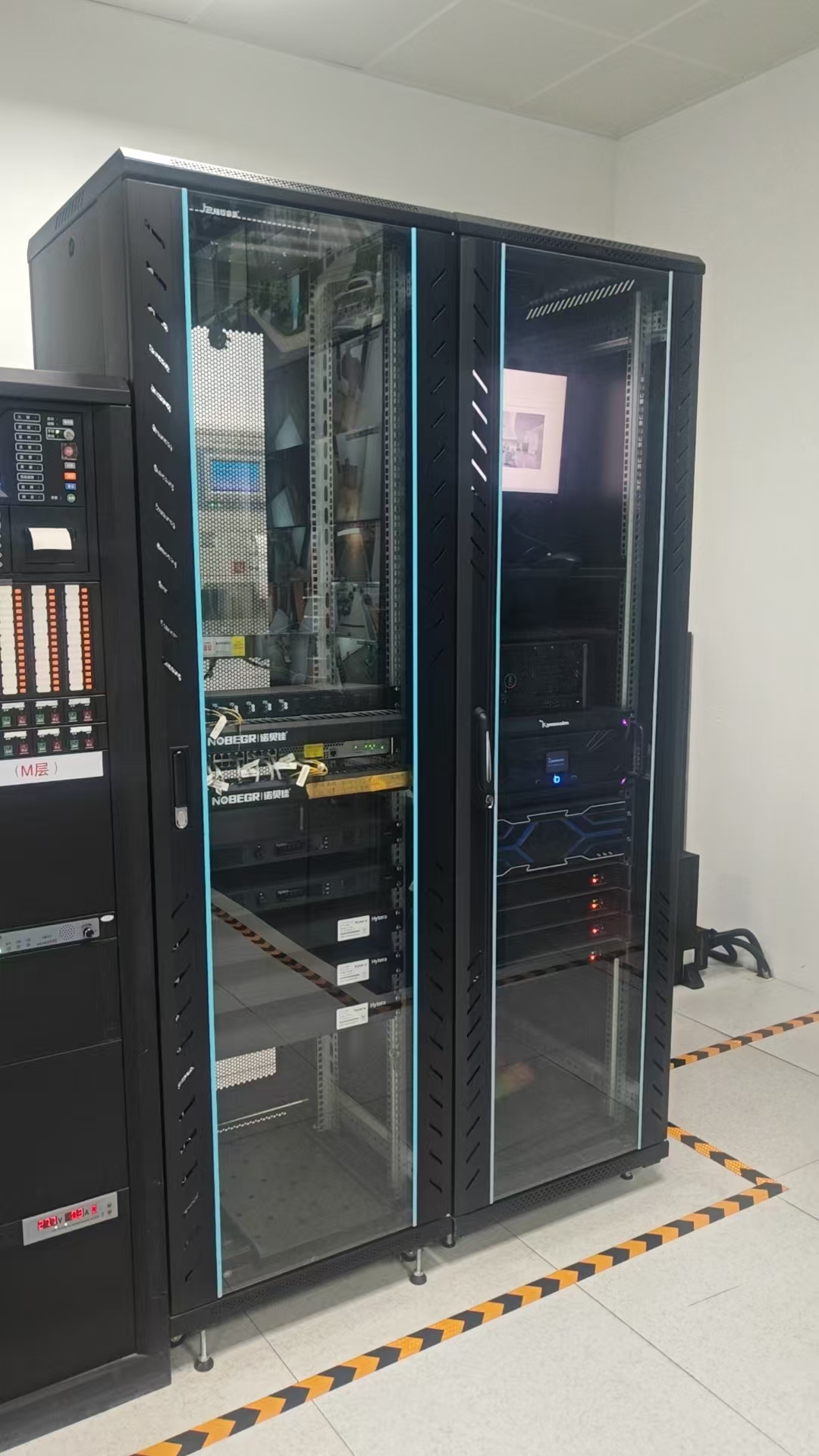

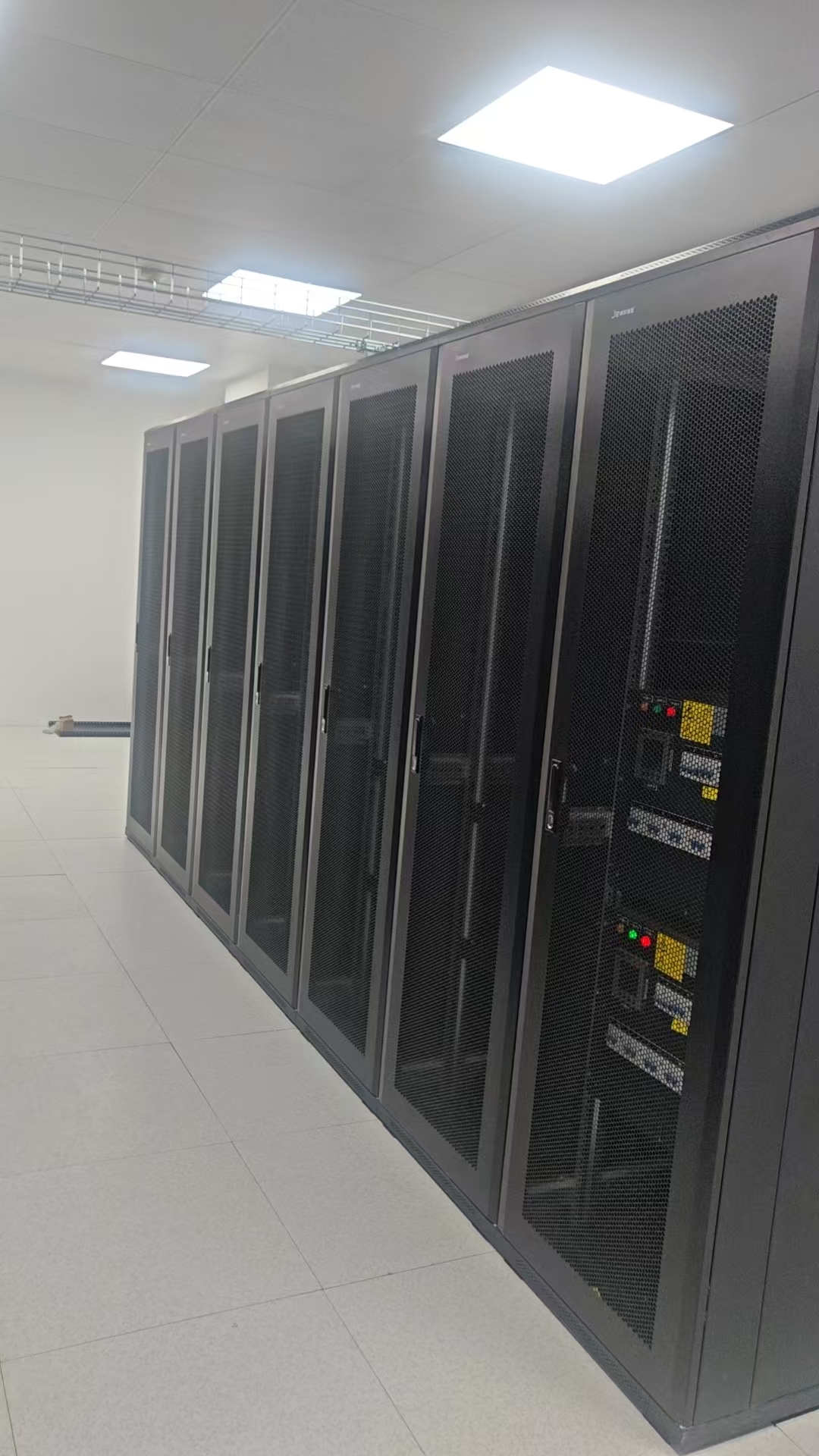

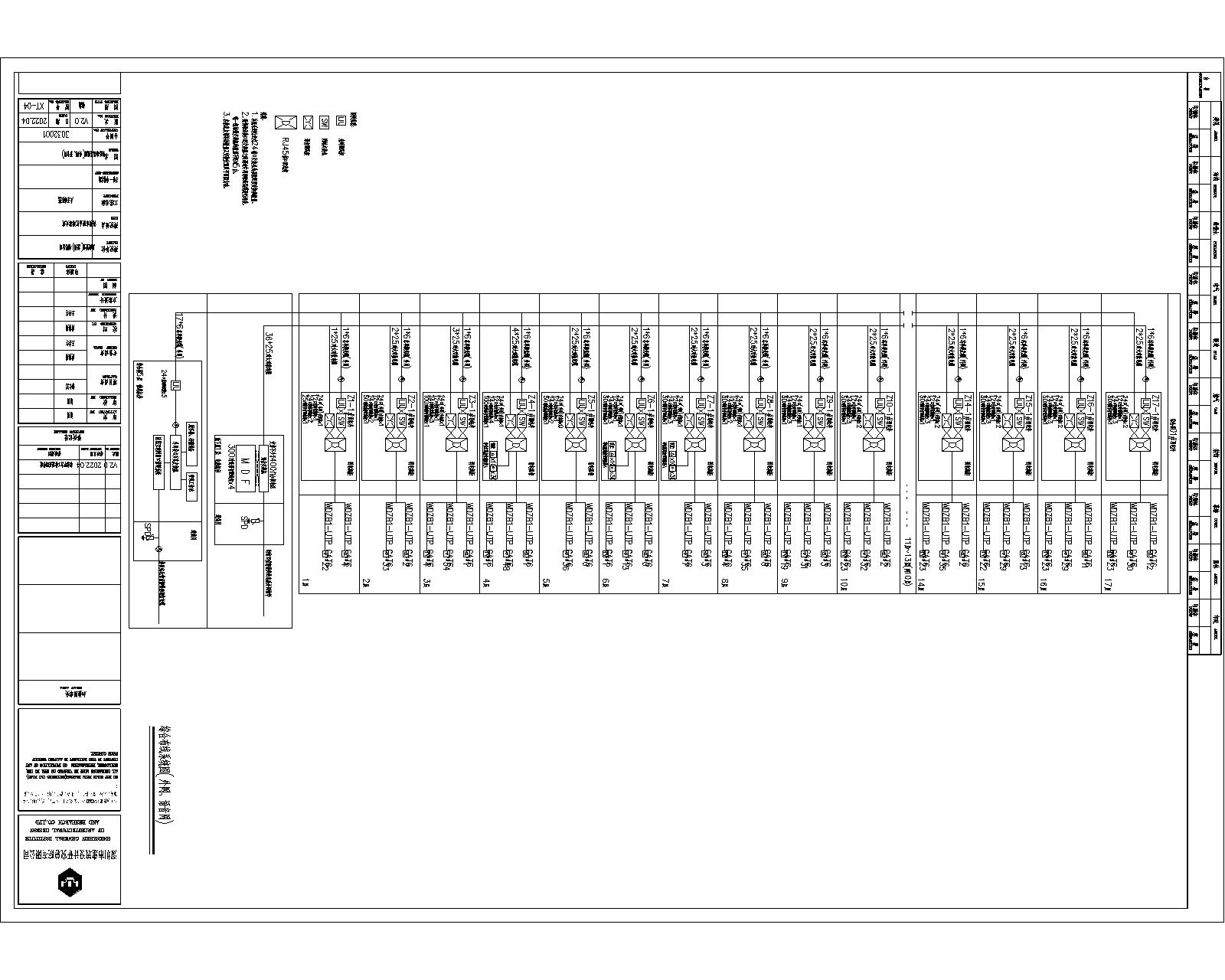

(2)设备网核心设在综合楼5层BA机房。内网、外网数据核心设在综合楼5 层信息机房,核心交换机作为网络的骨干连接和路由交换平台,实现所有汇集接入,它是全网业务汇接、转接和业务疏通的核心。
(3)内网采用双核心虚拟化架构,支持核心交换机间使用万兆捆绑链路虚拟化为一台。支持多台虚拟化一台和一-台虚拟化多台的功能。通过虚拟网设置,可将各套网络划分为不同规模和数量的虚拟子网,以满足各医务部门、管理部门的不同使用需求。
(4)网络安全及应用管理:为保证网络安全,本系统设计了网络安全管理区预留做法可实现对终端用户的身份进行识别、系统认证、安全检查,并实时进行监控和检查等功能;在核心层设计了防火墙、入侵防御系统等模块对网络攻击进行有效的防范。系统预留数据灾备服务器区做法
(5)、为满足医用的要求,重要区域预留光纤信息点,配套交换机设置带多个光口的接入层交换机。

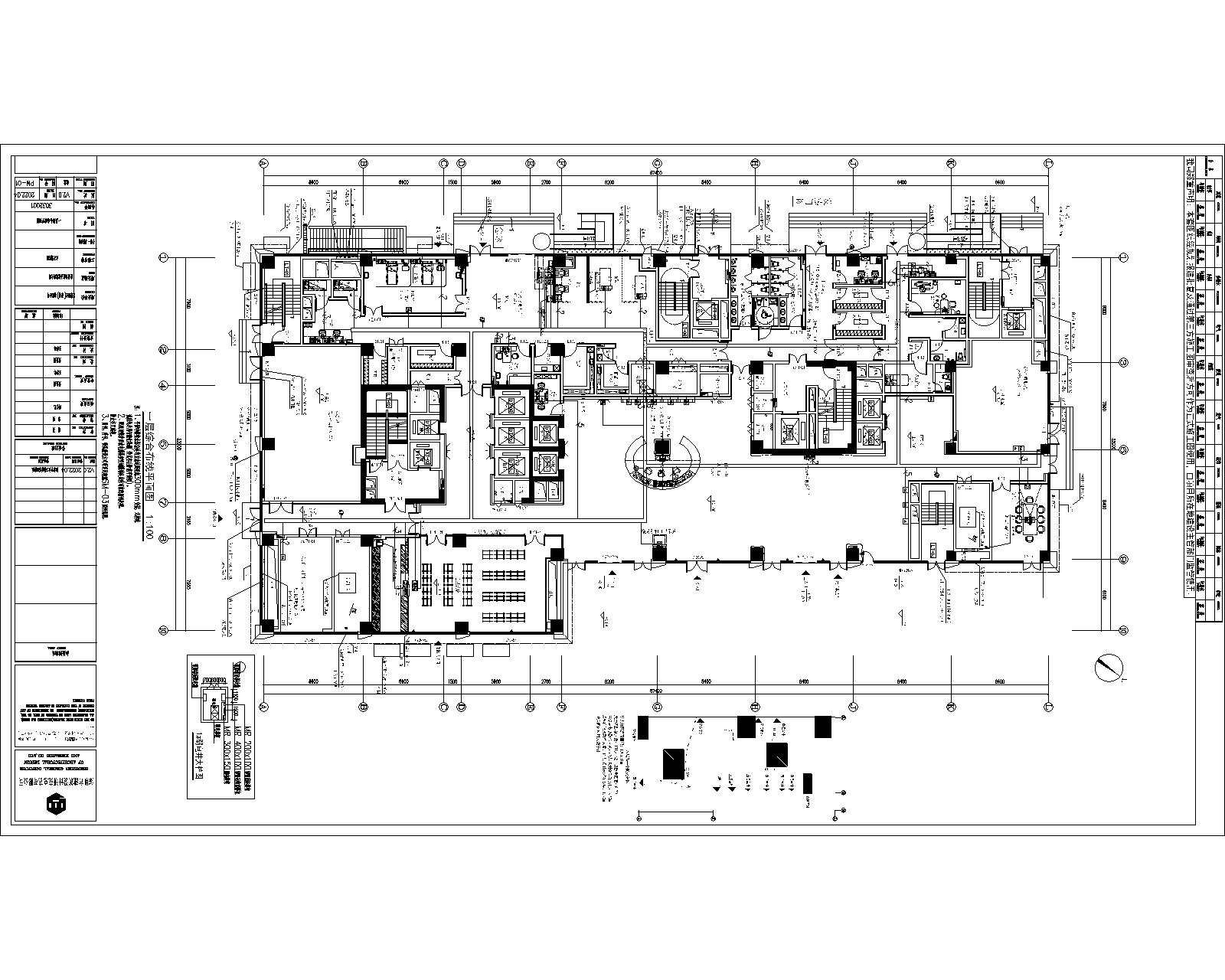

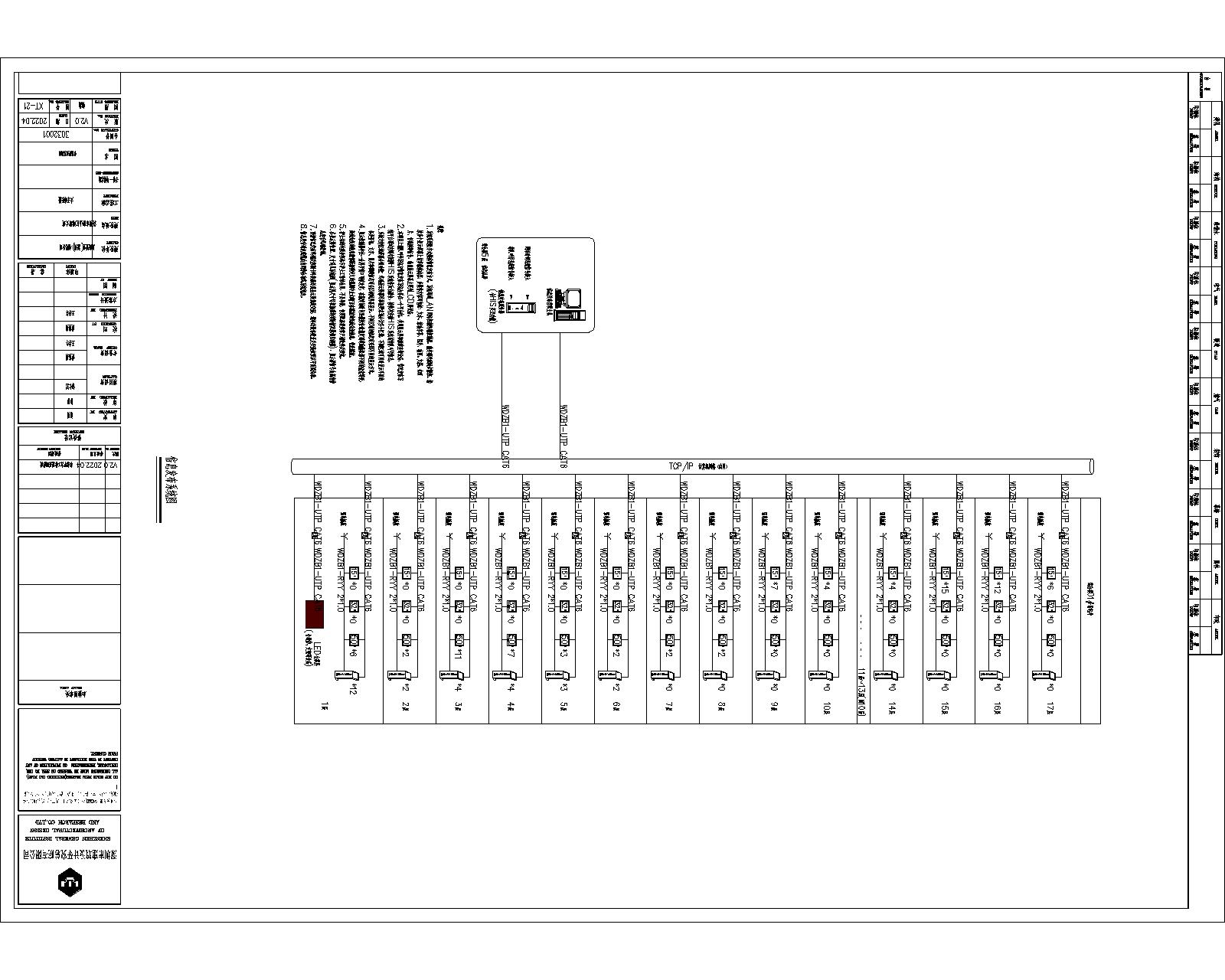

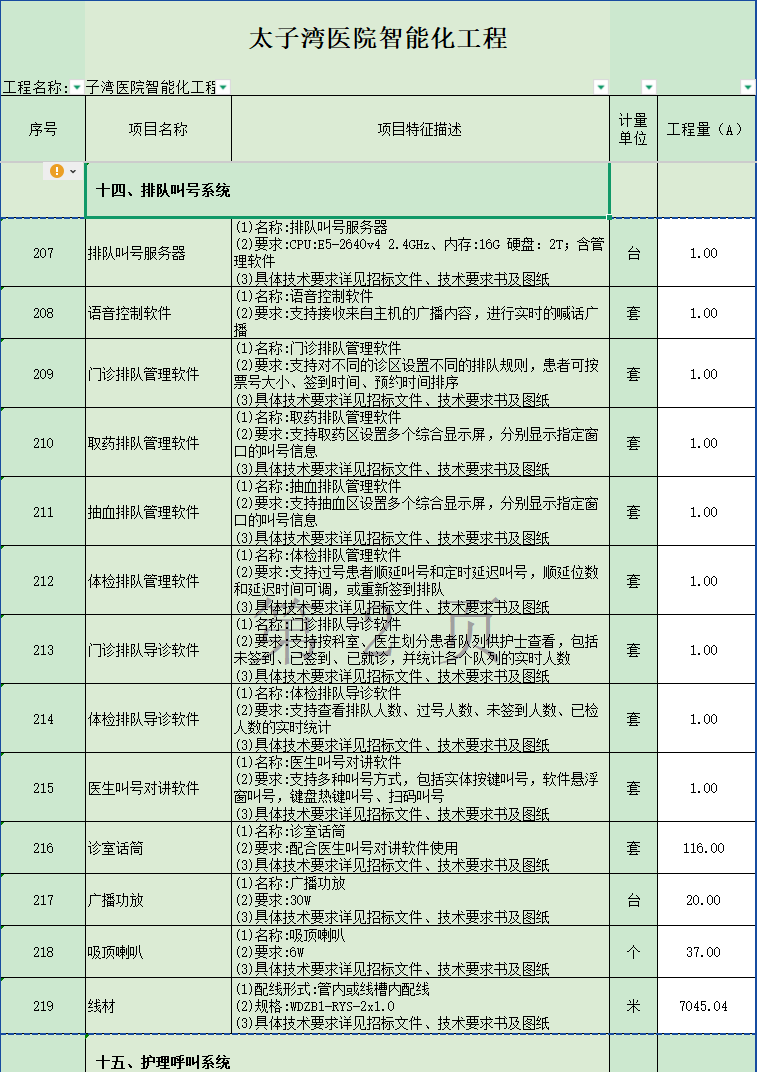

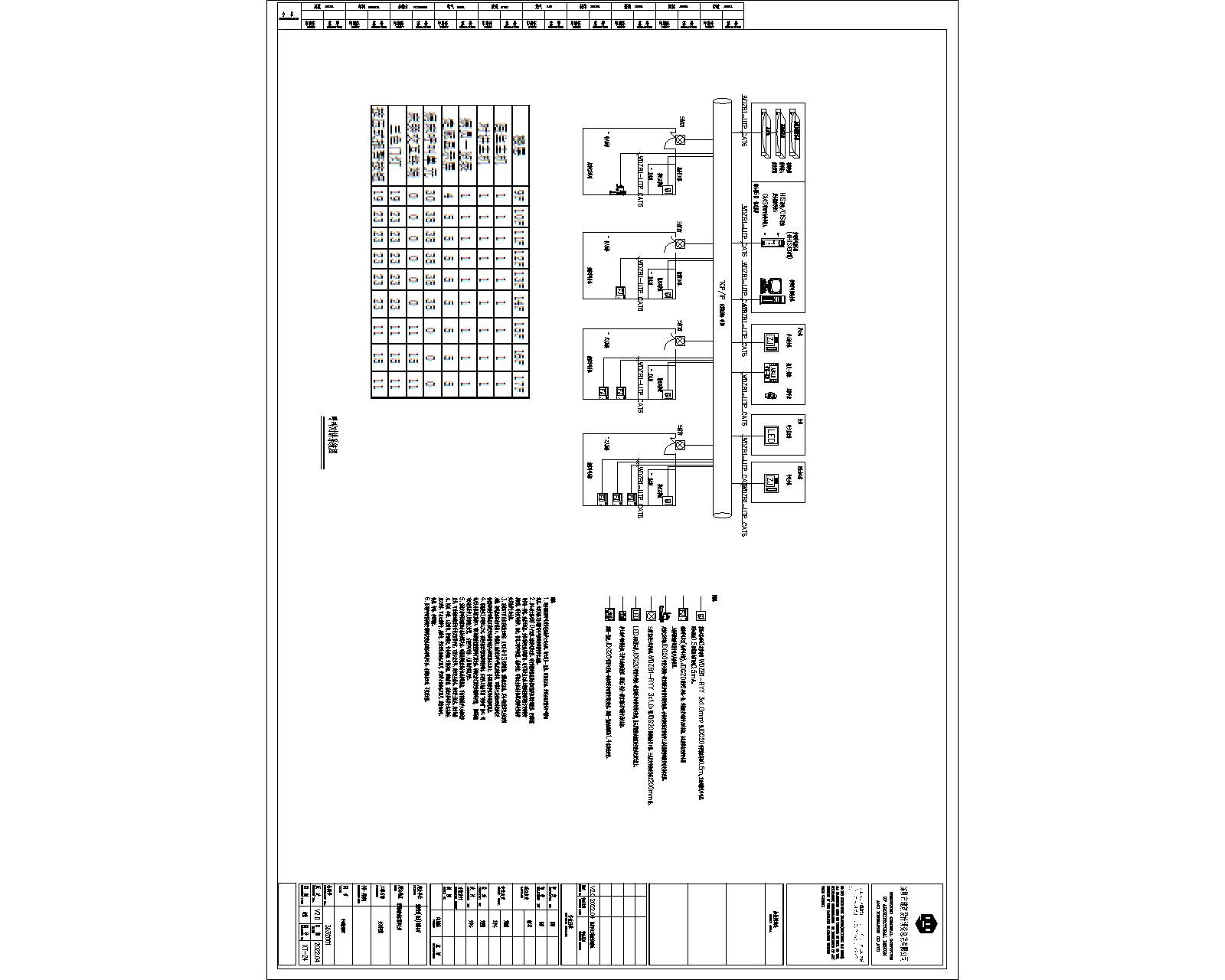

2.2排队叫号系统

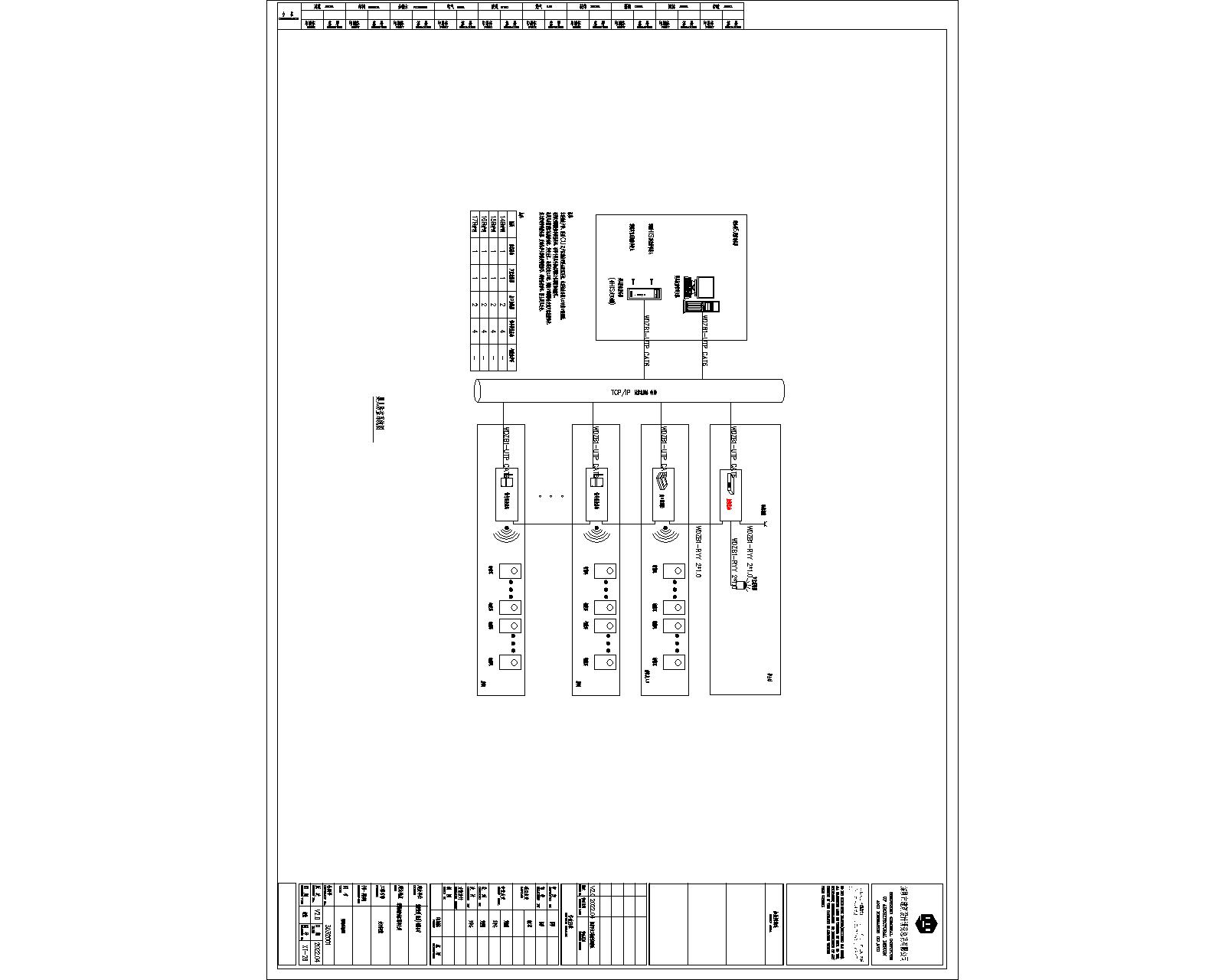

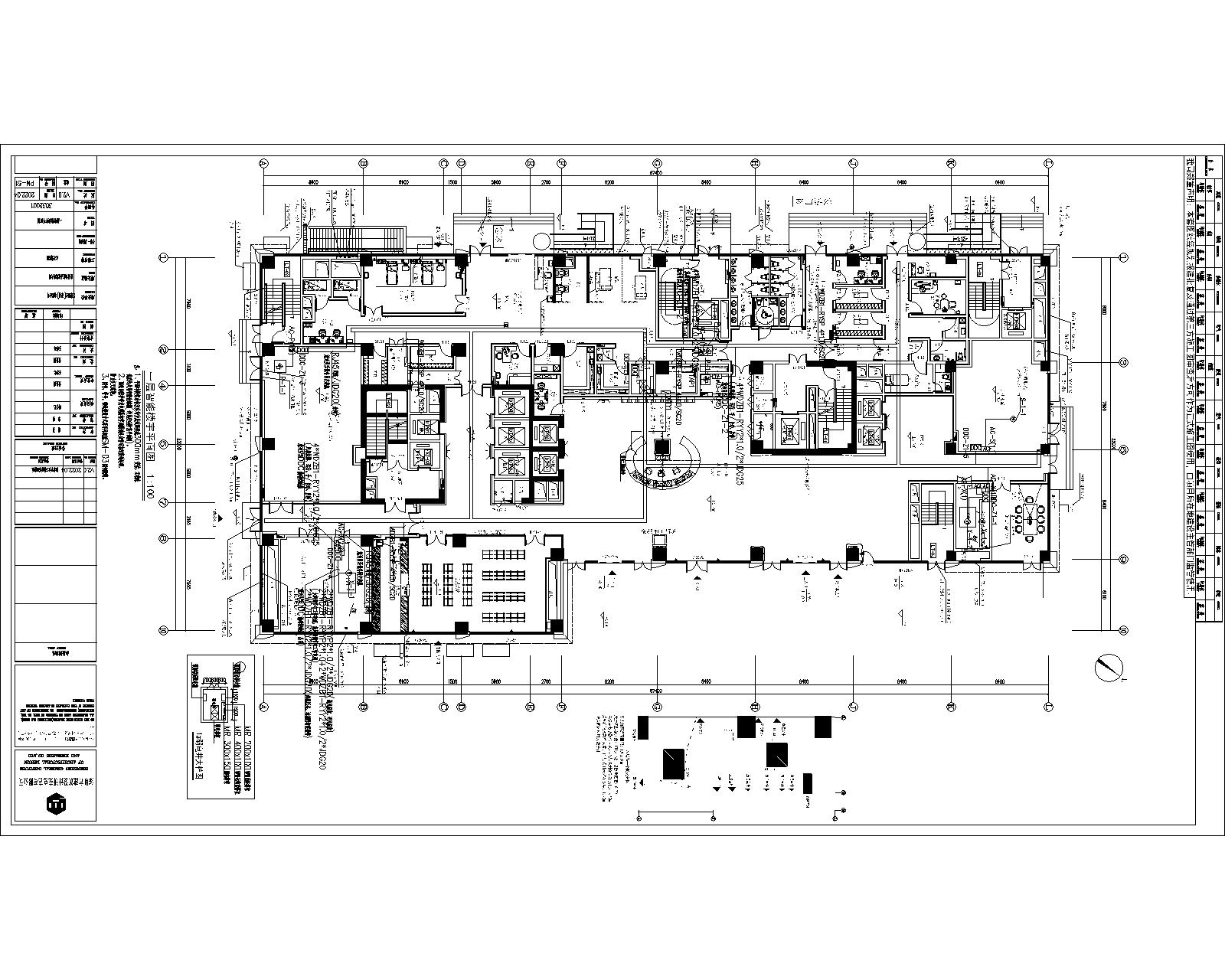

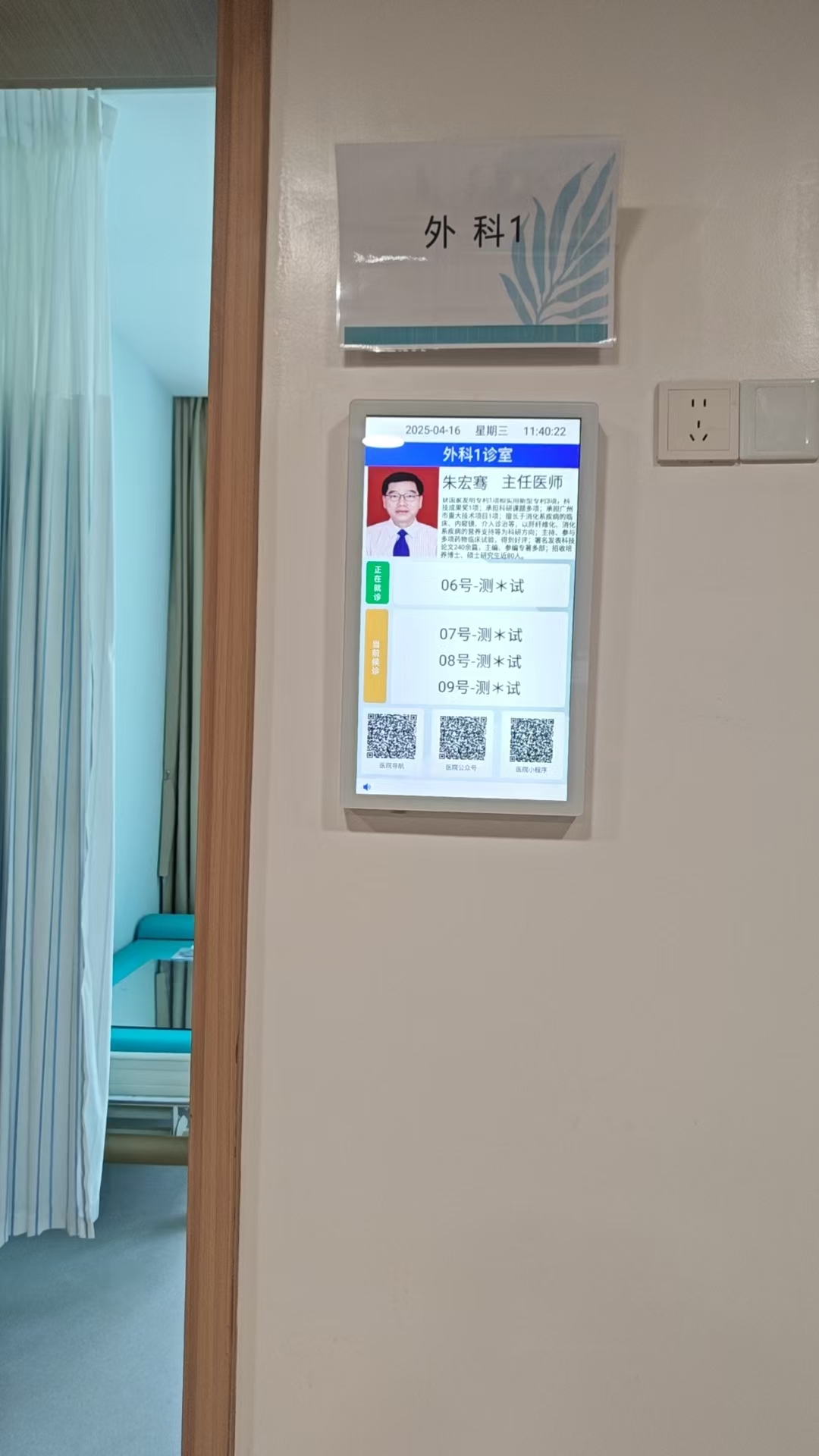

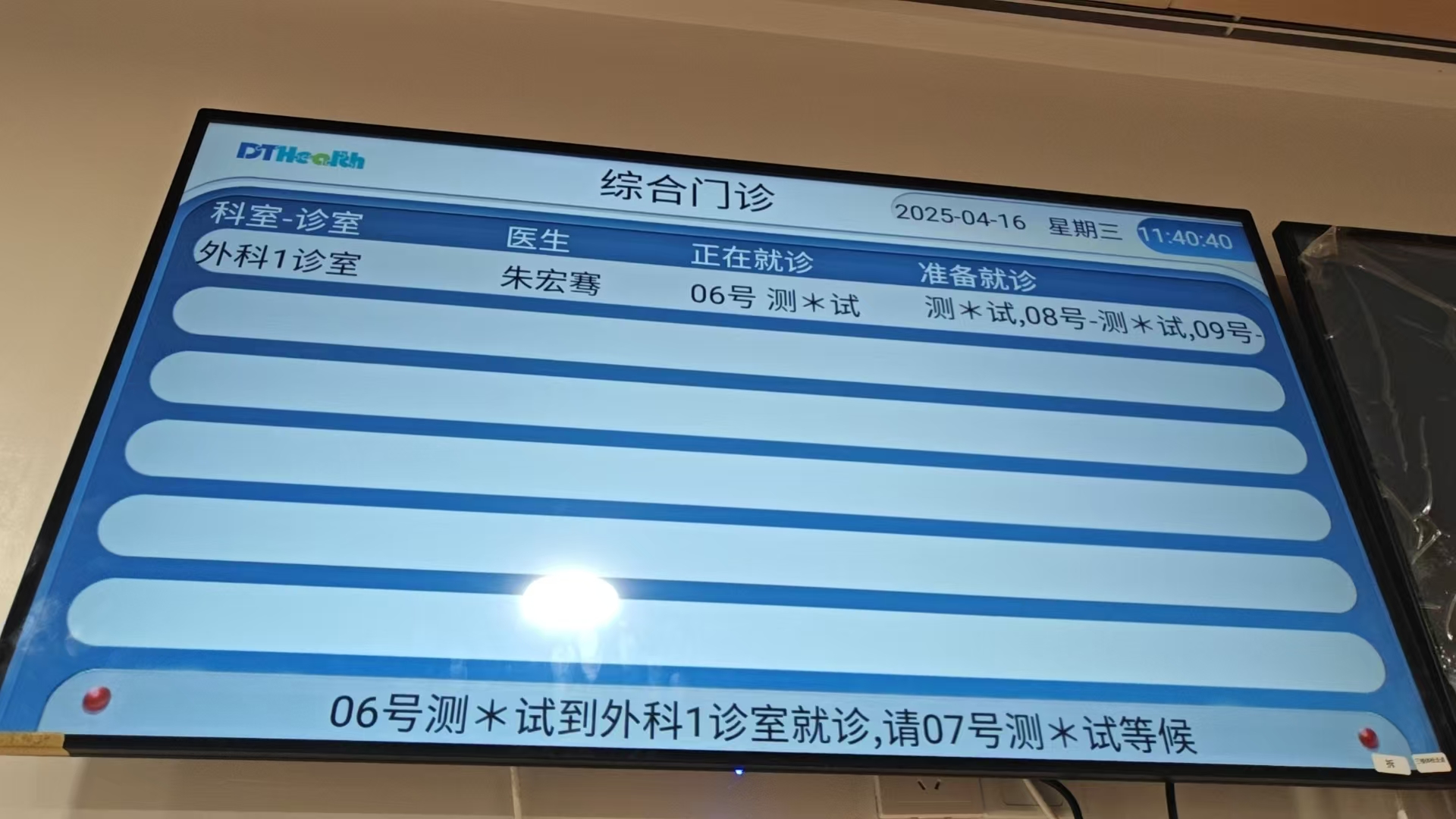

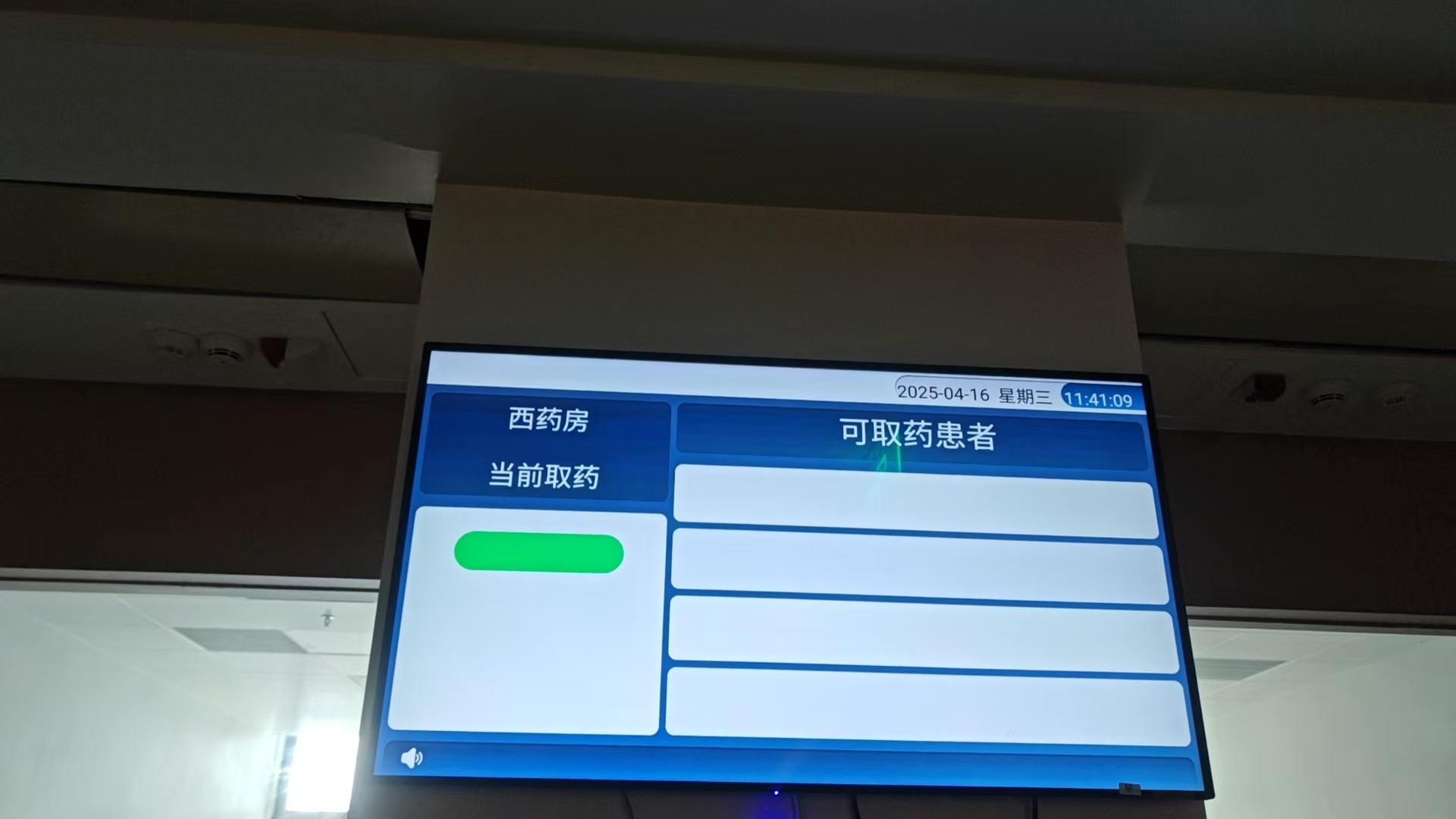

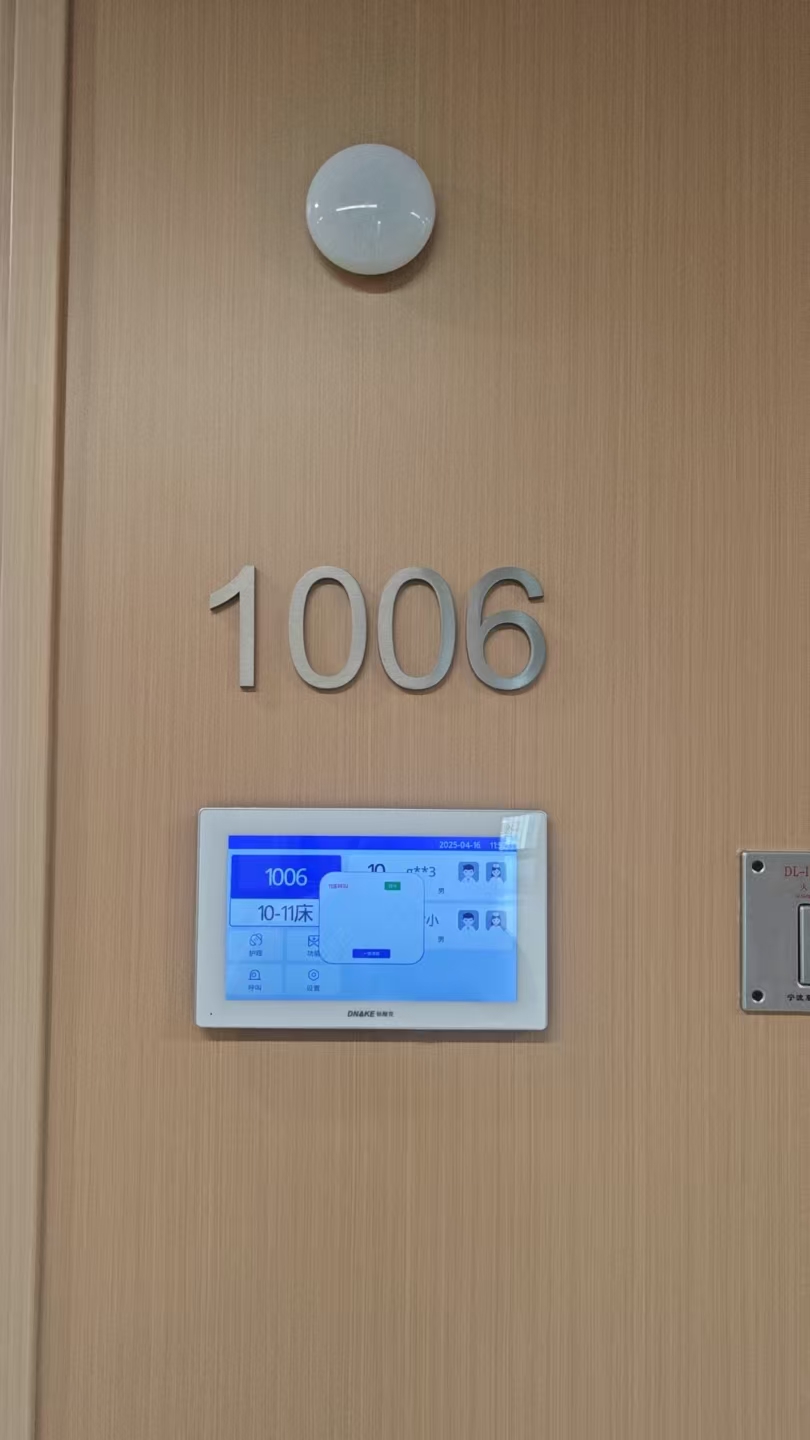

本工程排队叫号系统服务器、管理主机设在综合楼5 层信息机房。系统主要设置于门诊大厅、检查科室等区域。在护士站放置门诊排队对讲主机、打印机,候诊区放置主昆示屏、语音箱、音箱诊室内电脑安装排队叫号软件,诊室门口预留诊室门口机所需管线,系统中连接IP网络地址盒、HIS交互服务器软件。本系统基于网络传输方式。门诊排队对讲主机、叫号对讲器、诊室门口机、语音箱、地址盒、控制会均通过局域网连接;音箱与语音箱间是两芯的音频线连接;侯诊区的波晶显示屏与多媒体控制盒间通过HDMI线连接。可实现取票、叫号、对讲、监视等功能.本系统配置排队签到终端机,实现用户自助扫码功能.

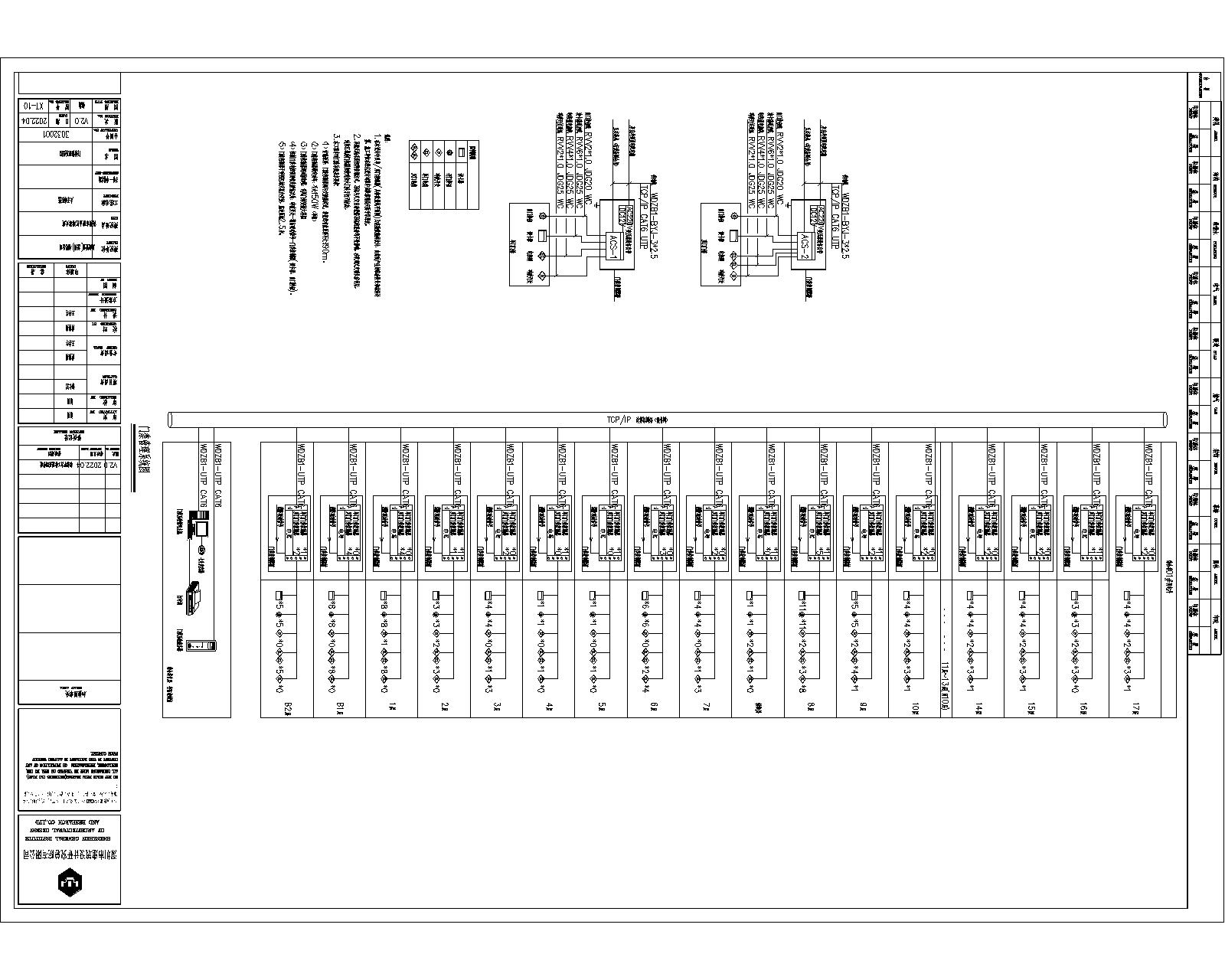

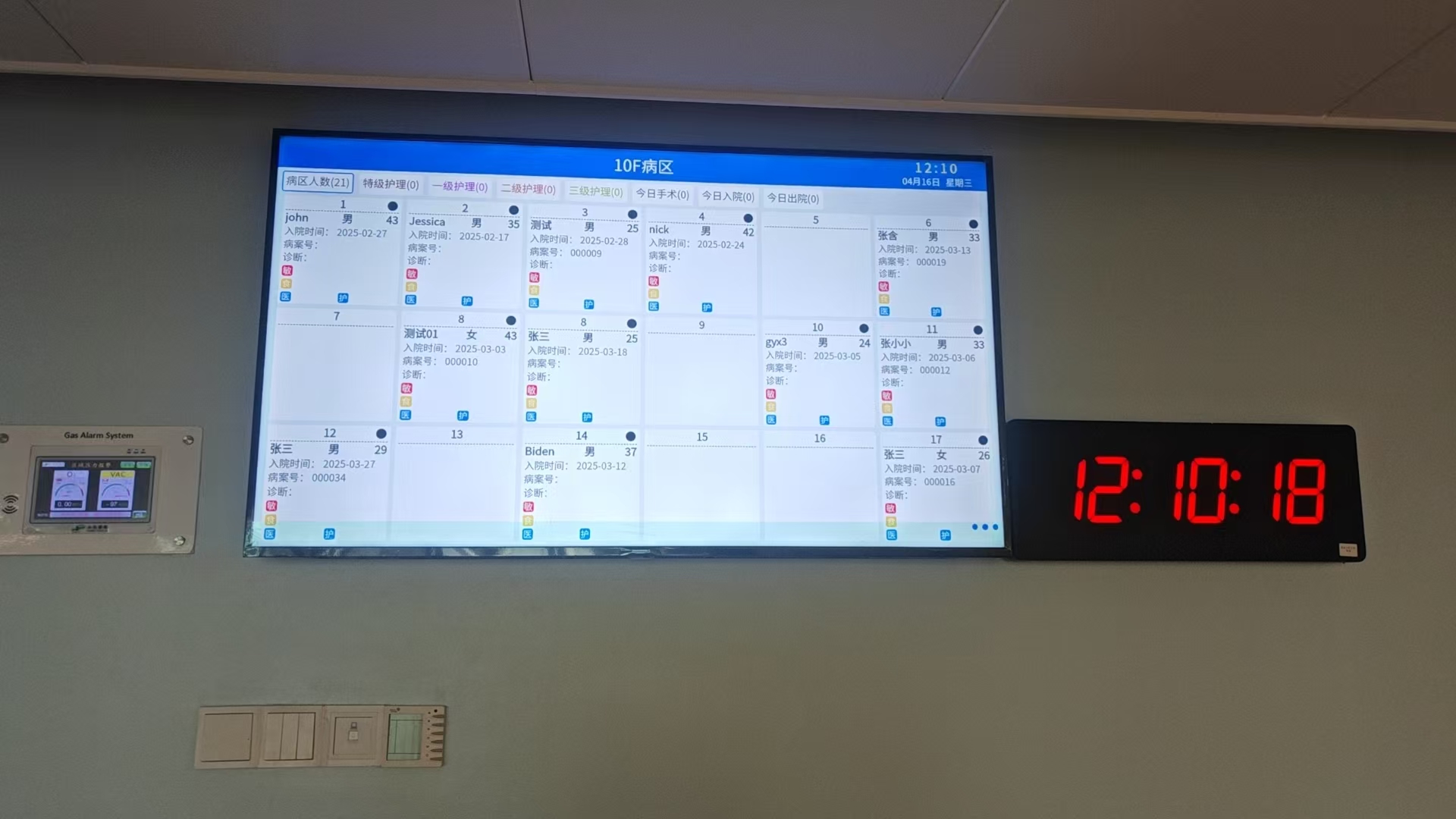

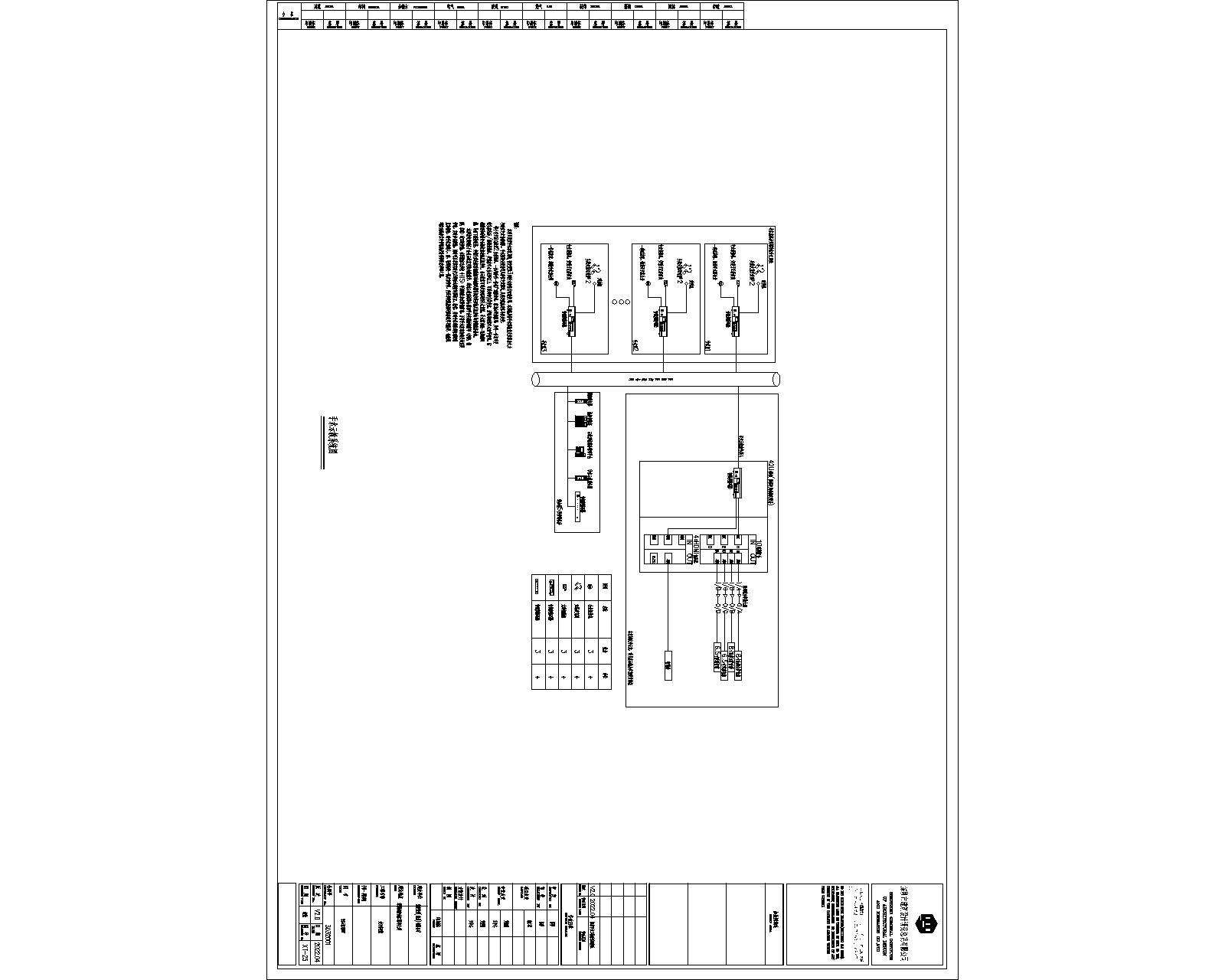

2.3护理呼叫系统

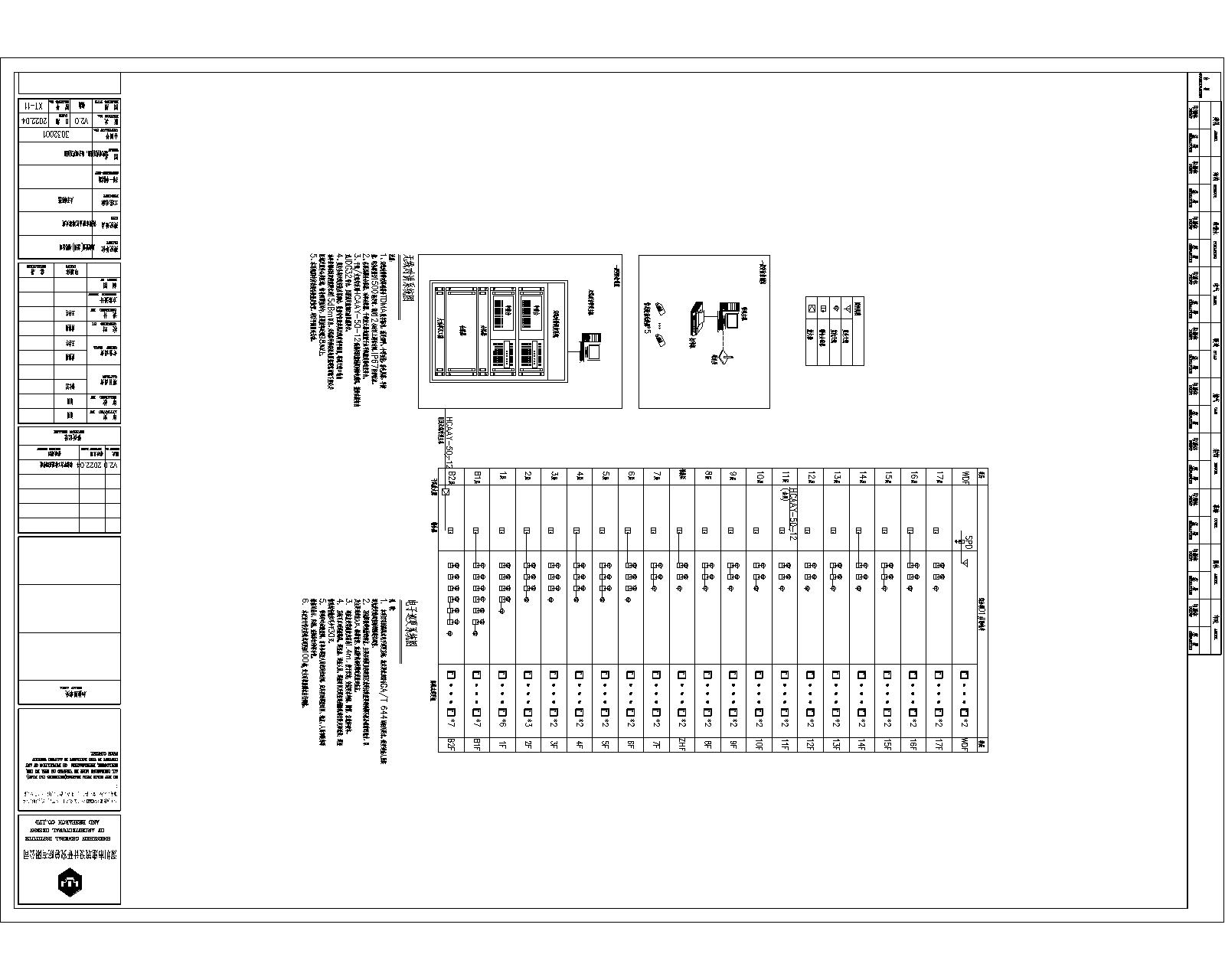

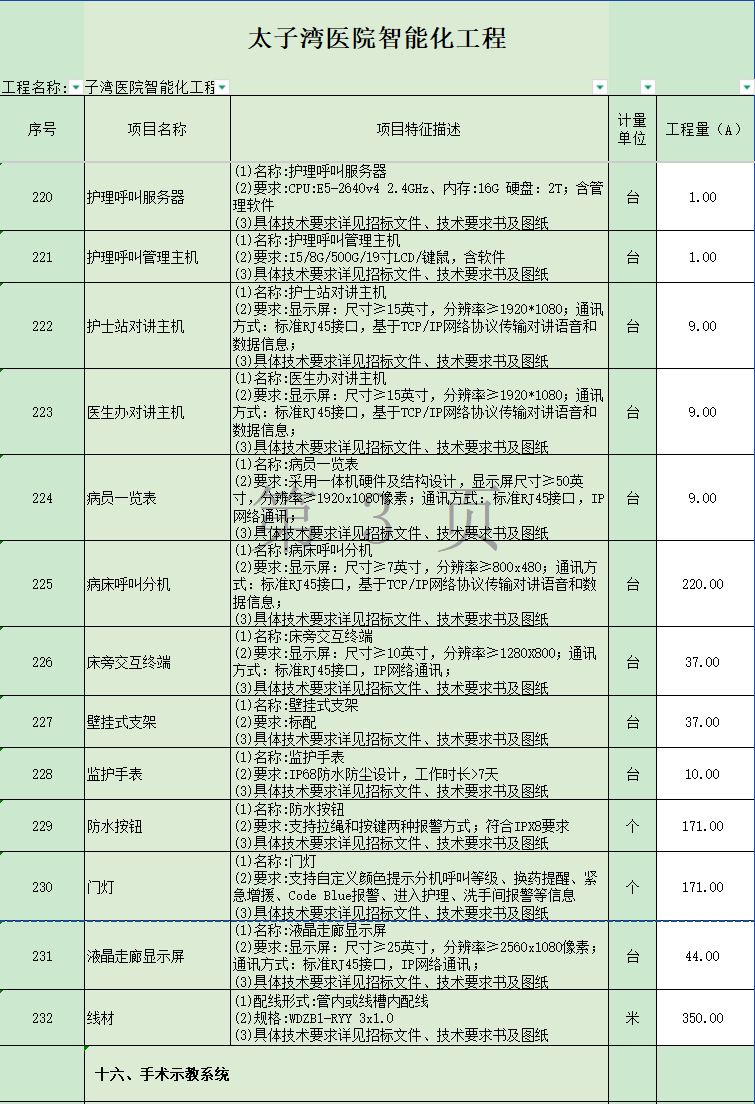

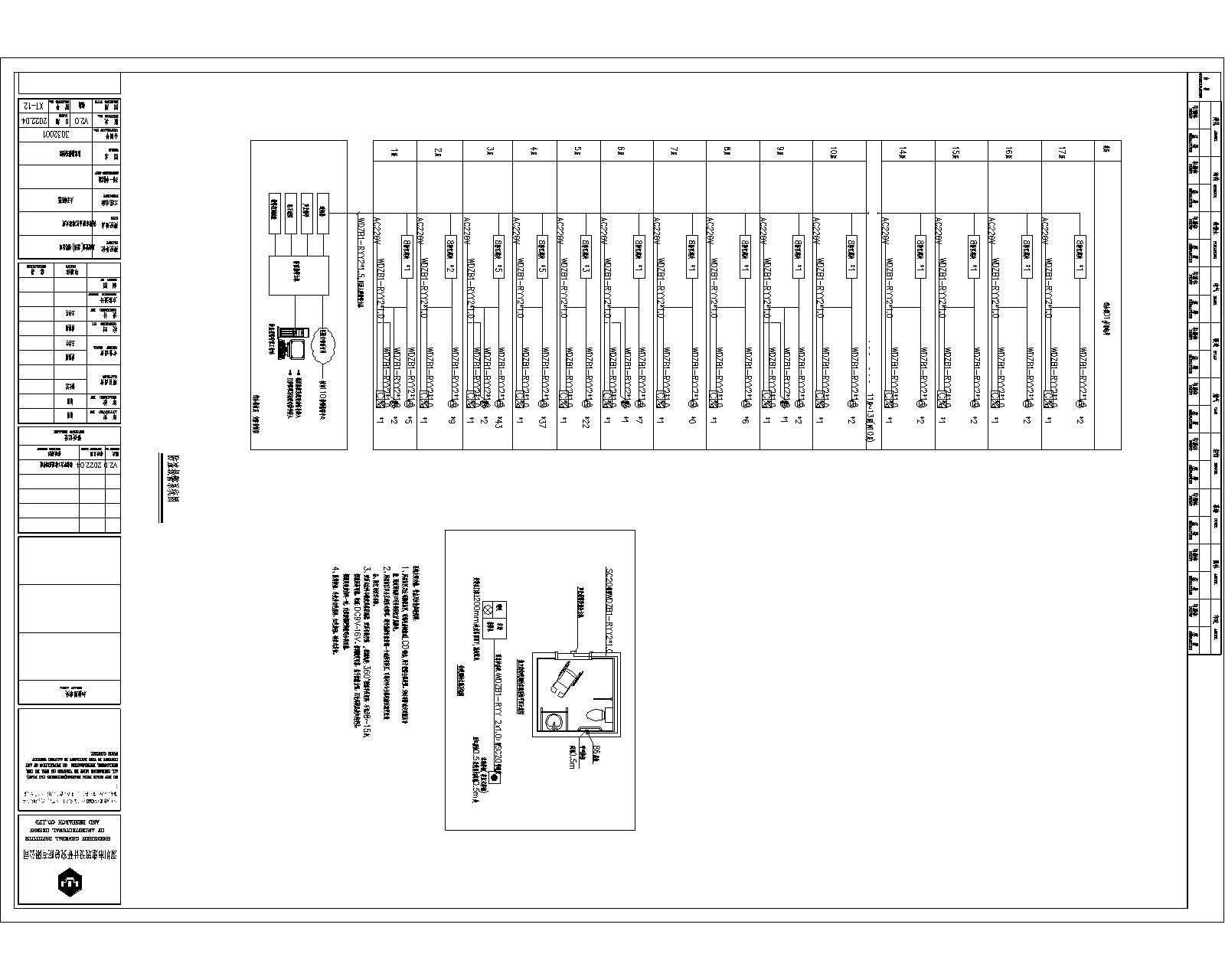

本工程护理呼叫系统服务器、管理主机设在综合楼5 层信息机房。在病房区城设置IP型护理呼叫系统。系统形式为:数字|P型。医用IP型护理呼叫系统主要由系统服务器、护士站对讲主机(控制电脑)、护士站信息面板、医护呼叫对进分机(含床头液晶分机、呼叫手柄)、走廊显示屏、医生办公室分机、值班室分机等设备构成。医用IP对讲系统与H1S等院内其它系统联网,将患者的基本信息发送到患者床头的床头分机上,医用!P对讲系统可以提供呼叫转移、语音提醒、信息发布等功能,提高护理工作的自动化、数字化和人性化水平,实现医院护理信息!P管理系统向病房的延伸。
2.3 楼宇控制系统(BAS)及能耗管理

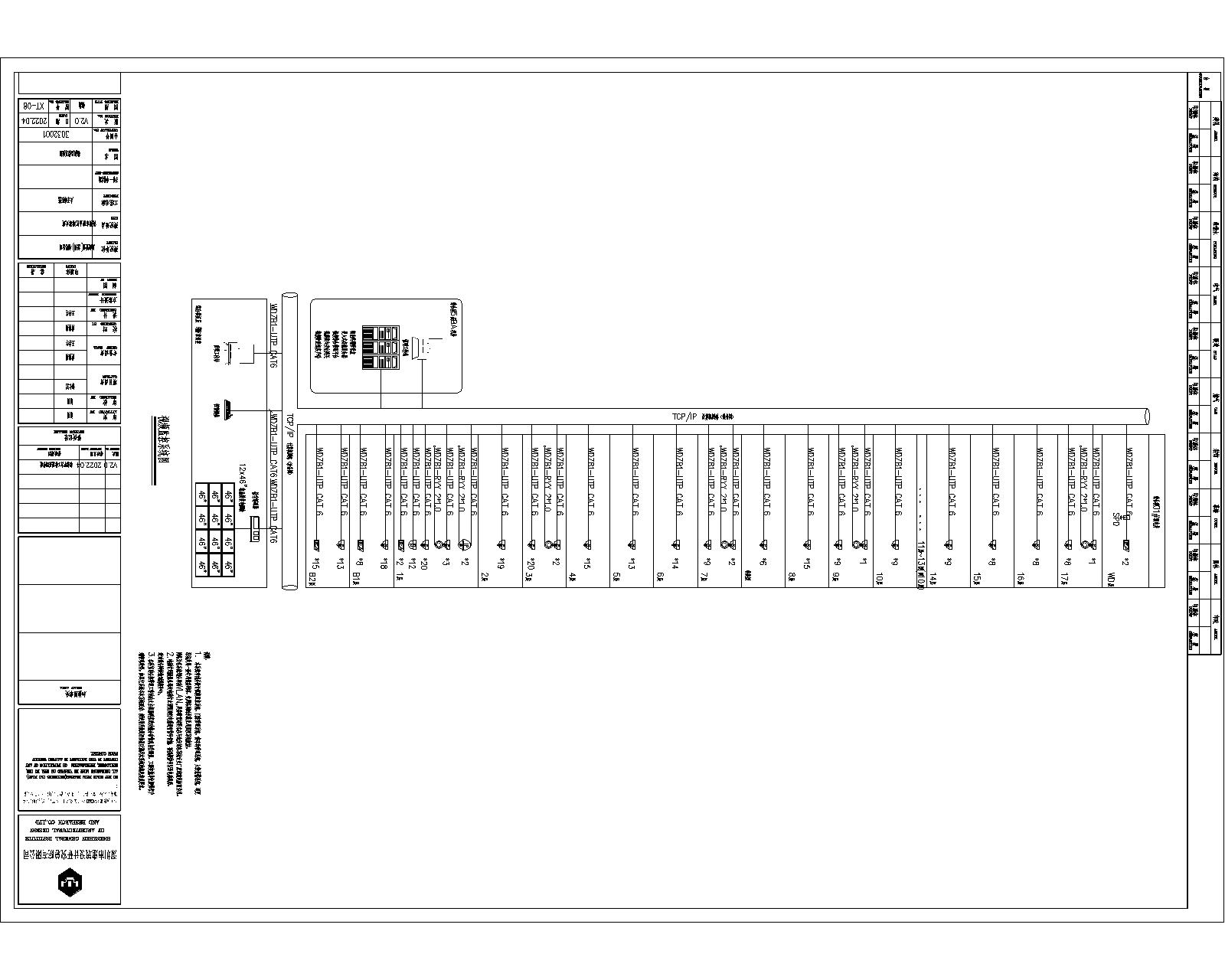

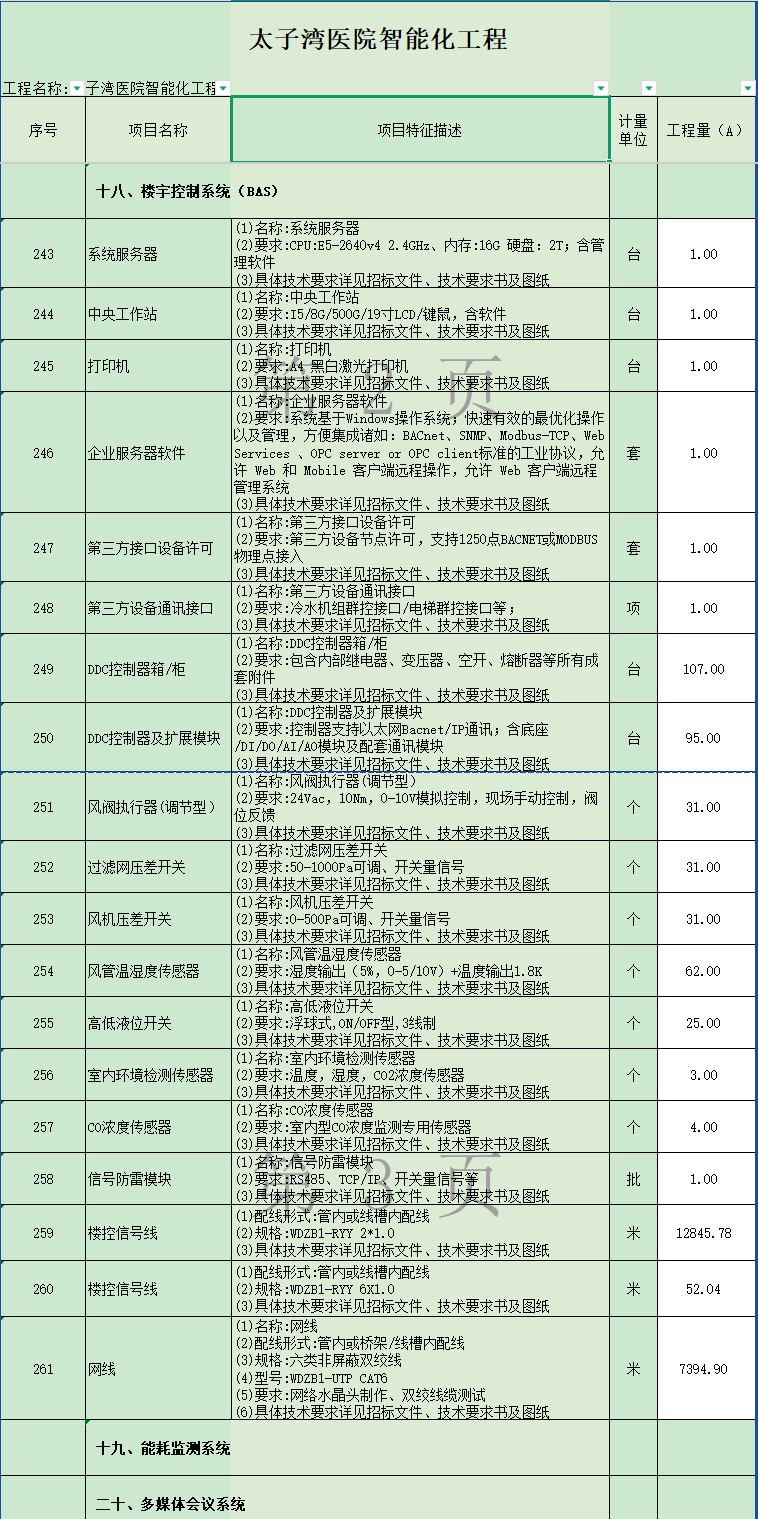

本工程设置楼宇控制系统(BAS)系统由服务器、监控工作站、网络交换机、现场DDC控制器、各种温/湿度传感器、空气/液体压差计、智能测控装置、各种现场执行机构、计算机操作系统软件、系统监控软件、系统二次软件开发包、计算机查杀毒软件、数据库软件及随机配套附件组成。本工程楼宇控制系统管理中心设置在综合楼5层BA机房内系统管理工作站和网络控制器通过设备专用网络实现数据互通、资源共享、优化控制的功能。
系统采用集散式分布智能控制网络结构,实现集中管理、分散控制,信息共享的基本思想,采用开放、透明的两层网络架构。现场控制器均是以32位微处理器为基础构成的直接数字控制器(DDC),为保证处理效率,主控芯片频率不得低于240 MHZ:控制器闪存不得低于16 MB。内存容量应不得低于16 MB。
(1)系统根据水、电、空调专业所提条件和要求,做相应的配套控制。本项目的设计中,系统本着统一管理,区城集中控制,重点部位直接挂靠的原则进行设置
系统的主要监控对象为:
①空调专业的的空调主机系统、末端空调机组、新风机组、通风风机等
给排水专业的生活水系统,水池液位,排水处理等
变配电、电梯和自动扶梯等;
②以下系统应预留通讯接口如BACnetP,BACnet MS/TP或MODBUS RTU等方式之一接入BA系统,BA系统对以下系统只监不控,且能实现对以下系统的主要设备工况、状态、故障的监测。
a、净化空调系统自成完整的集成监控系统和管理工作站,该系统通过通信网关万式与建筑设备管理系统连接,本系统对设备运行状态进行监视或授权远程控制
b、污水处理站、锅炉房的监控系统由设备配套提供,通过通讯网关接入建筑设备管理系统。
c、柴油发电机组、多联机空调机组、太阳能集热系统的监控系统由设备配套提供通过通讯网关接入建筑设备管理系统.

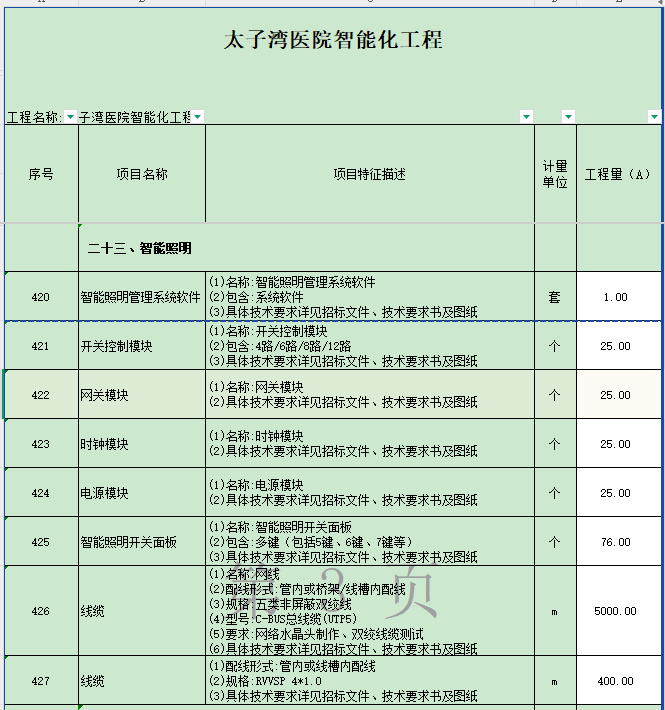

d、智能照明控制系统通过通讯网关接入建筑设备管理系统;
e、系统通过现场数字控制器对电梯和自动扶梯的运行状态进行监视和故障报警,同时预留电梯集控系统的通讯网关。
f、高低压变配电系统、能耗管理系统通过通信网关接入建筑设备管理系统实现与建筑设备管理系统的信息传递功能。
(3)、系统为智能分布式系统结构,控制层的各DDC和扩展控制器分布于受控设备附近
由于现场安装条件限制,施工人员可根据实际情况做相应的变动。现场控制器应处通风良好的室内,挂墙安装,水平中心离地面1.4m,附近不能有热源,控制盘正面应有足够的空间和照明以供调试,维护和操作之用。控制层采用10/100M以太网,接入设备网。系统采用带CPU的控制器+扩展模块进行控制,保证系统的故障分散性和可靠性,设备在通信网络失效时,各直接控器(DDC)均能独文继续其正常工作。通过通信网络,各受监控设备的报告及状态数据将传送至中央/终端工作站、系统服务器存档,通过工作站对各类设备进行有效的监控和操作。系统可设置多个工作站,通过系统授权,每个工作子站负责一个局部系统或一部分单一功能区域,也可进行全局监控。其它专业工作站由其它专业系统自行配置,如与本系统联动,须使用开放通讯协议并提供该专业随系统设备自带的开发软件包以满足本系统的机电集成要求。
为了按时完成工期目标,我们采用WBS方法(工作分解结构技术)和双代号网络图法编制进度计划和确定关键路径,在计算工作项所需的完成时间时,我们采用了PERT方法(计划评审技术)。根据我们以往的经验,该进度计划和实际具有较好的符合度和可行性。
