项目定位：
项目位于湖北省武汉市江夏区中信清水入江公司污水处理厂（二期）项目建设现场。该项目主要是为项目建设的各参建方提供基于BIM技术项目建设过程全生命周期的数字化展示，为各参建的数字工程师及管理人员提供BIM数字管理平台。主要功能是利用BIM等数字化技术赋能项目智能建造，用数字化的管理平台辅助各参建方对项目建设进行精细化管理，提高管理水平。

设计理念：

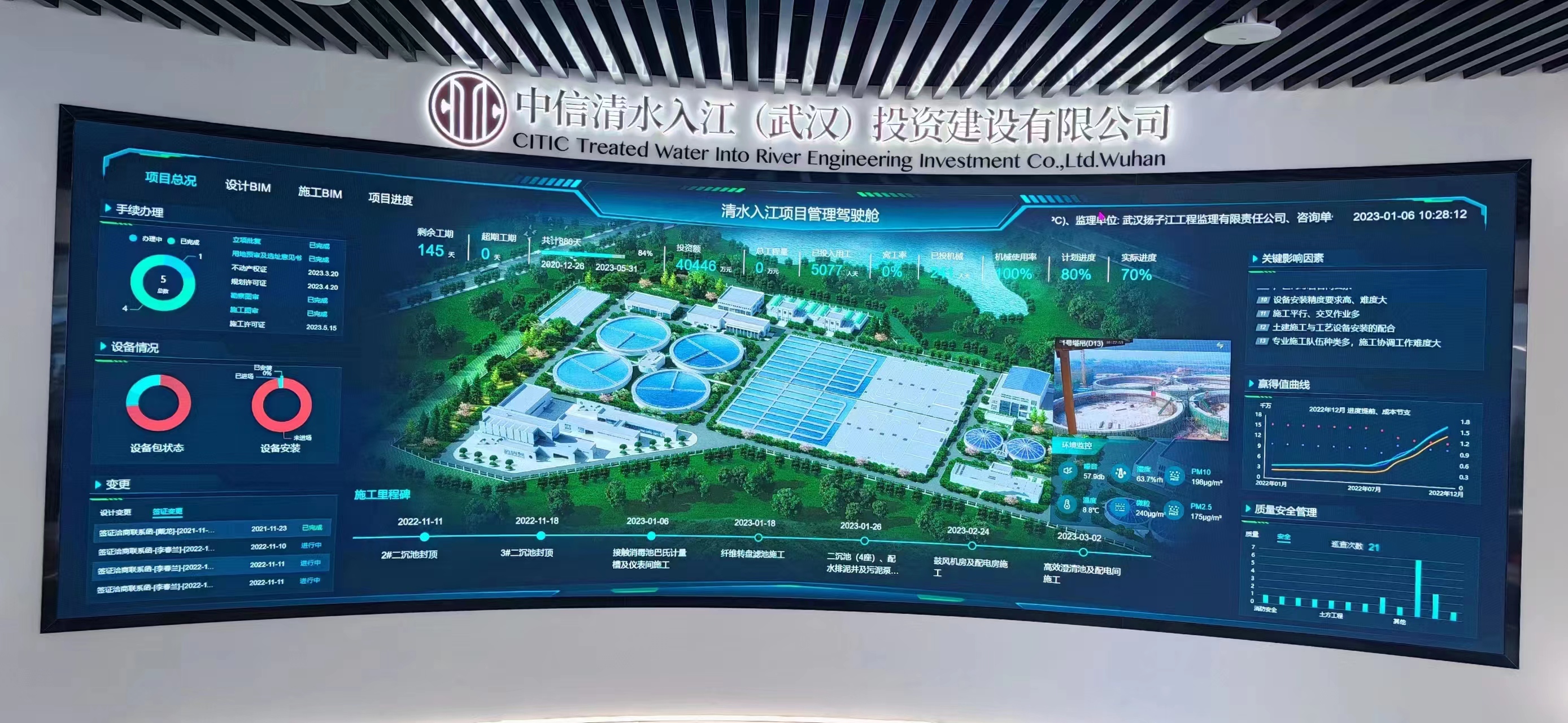

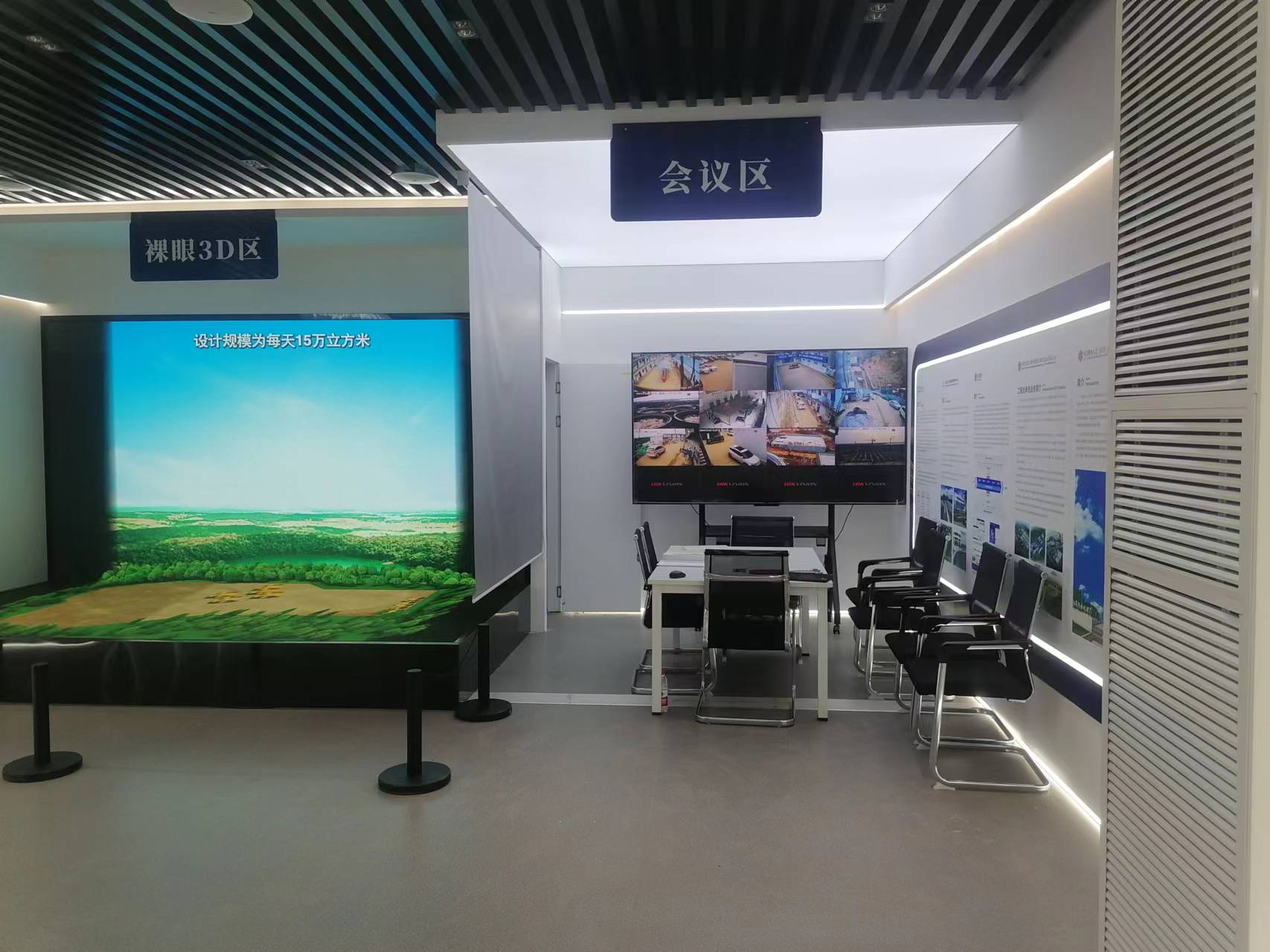

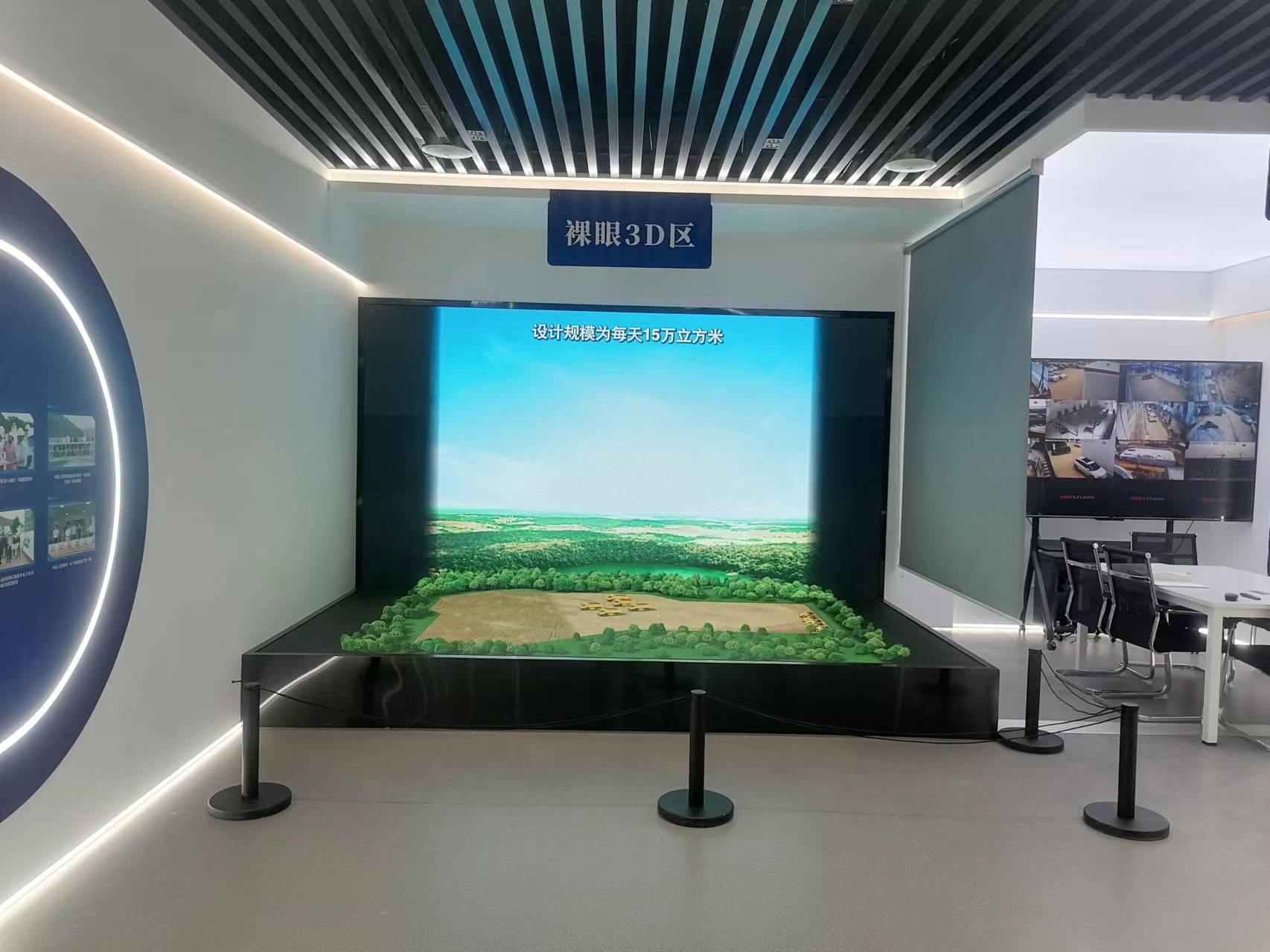

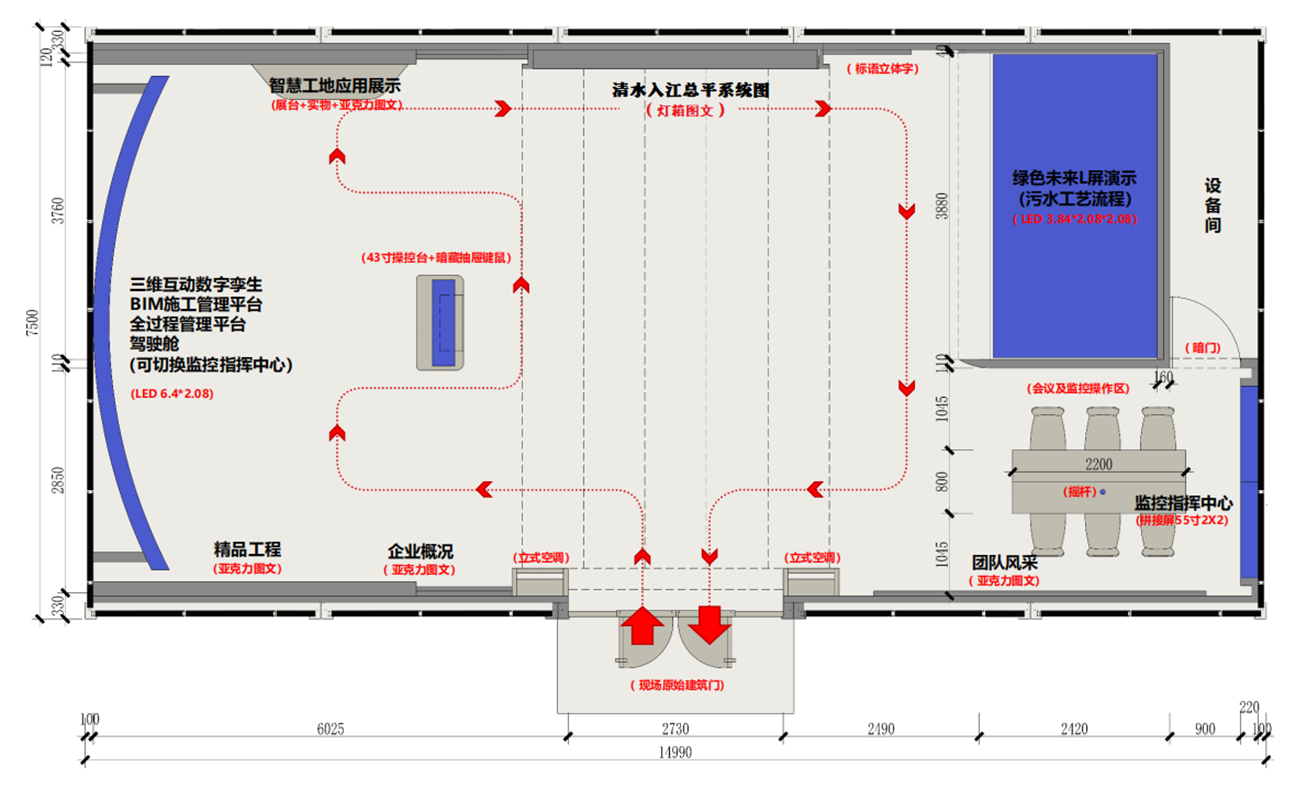

中信清水入江江夏污水处理厂（二期）智能化BIM展厅设计主体采用简约白为主色调，中信红和环保蓝为点缀，凸出中信清水入江作为高新技术环保企业的行业定位。整个展厅设计主要分为4大功能区。 第一个区域为展厅主展示区，该区域正对BIM展厅大门，主要采用挂墙地图的形式展示中信清水入江公司的整个项目系统图，江夏污水处理厂（二期）该项目启动及建设过程中的宣传照片。 第二个区域为展厅管理系统展示区，该区域设计了一面6.4x2.08米的弧形LED屏，主要展示江夏污水处理厂（二期）项目的驾驶舱管理系统、BIM施工协调管理平台。通过与BIM技术的结合，能够实时向各参建方及参观者展示项目建设信息、项目建筑3D建造过程，同时管理人员能够通过管理平台进行项目协调管理办公，实现项目数字化管理。正对该屏幕设置一块触摸操作屏，能够触摸进行系统的操作。 第三个区域为裸眼3D展示区，改区域设计了一块L型状的LED屏，能够实现裸眼呈现江夏污水处理厂（二期）项目各构筑物从地基施工到设备安装的全部三维生长过程，项目建设完成后污水处理厂的运行三维工艺流程。带给给参观者与管理者真实的效果。 第四个区域为BIM工作区，该区域设计了一块90寸智慧屏及办公区域，用于为项目数字工程师提供会议、交流及办公场所。数字工程师通过数字工作站，能够在展厅对现场施工情况的实时监控，对比施工过程中的实体与BIM设计模型的偏差，及时在管理平台中发布相关整改信息，实现数字化的项目管理。 整个展厅还包含环绕声音响系统及智能照明控制系统。展厅各个大屏的播放及照明的控制，均集成在一块pad上进行数字化控制，体现科技感。

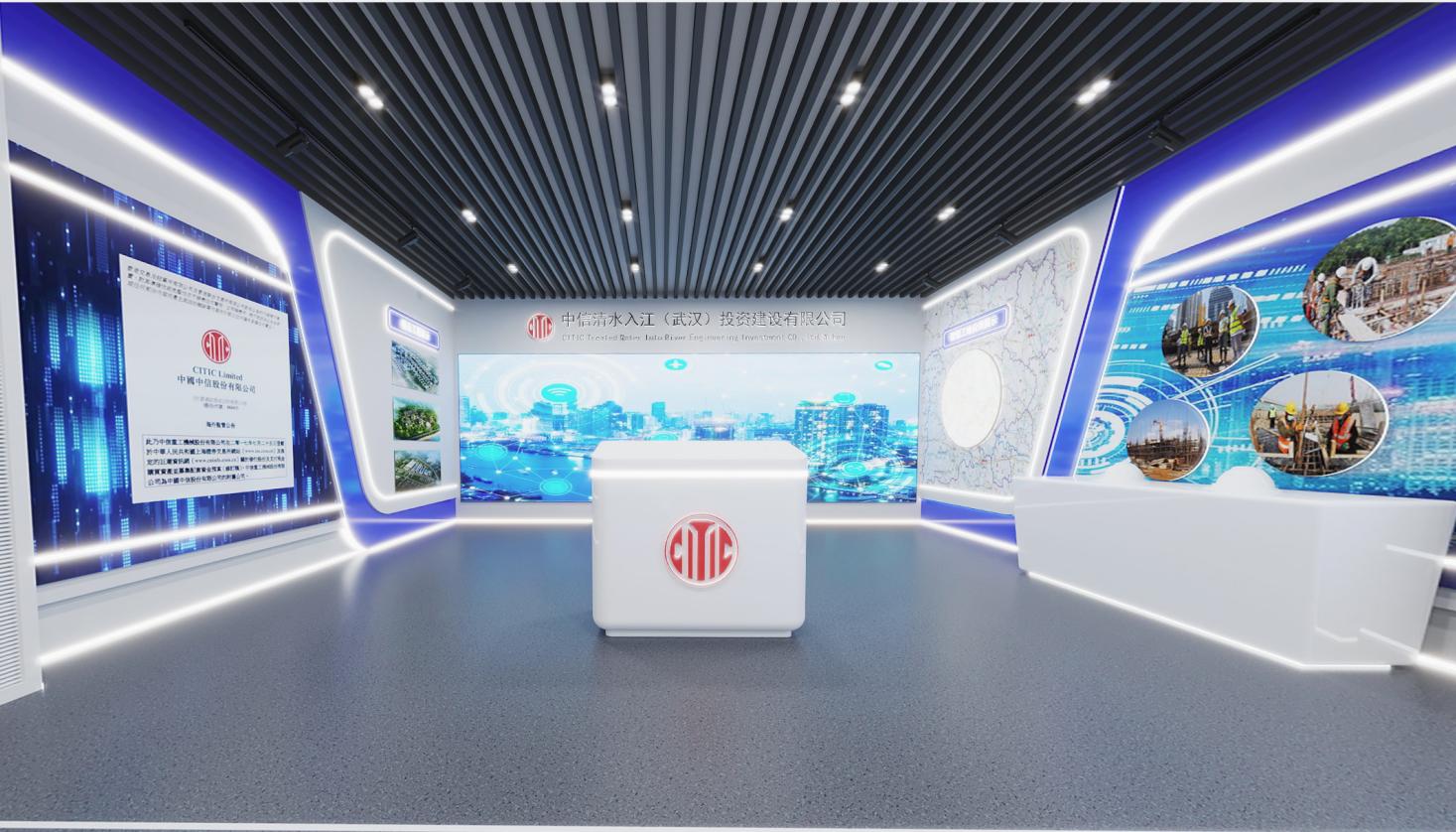

设计图：

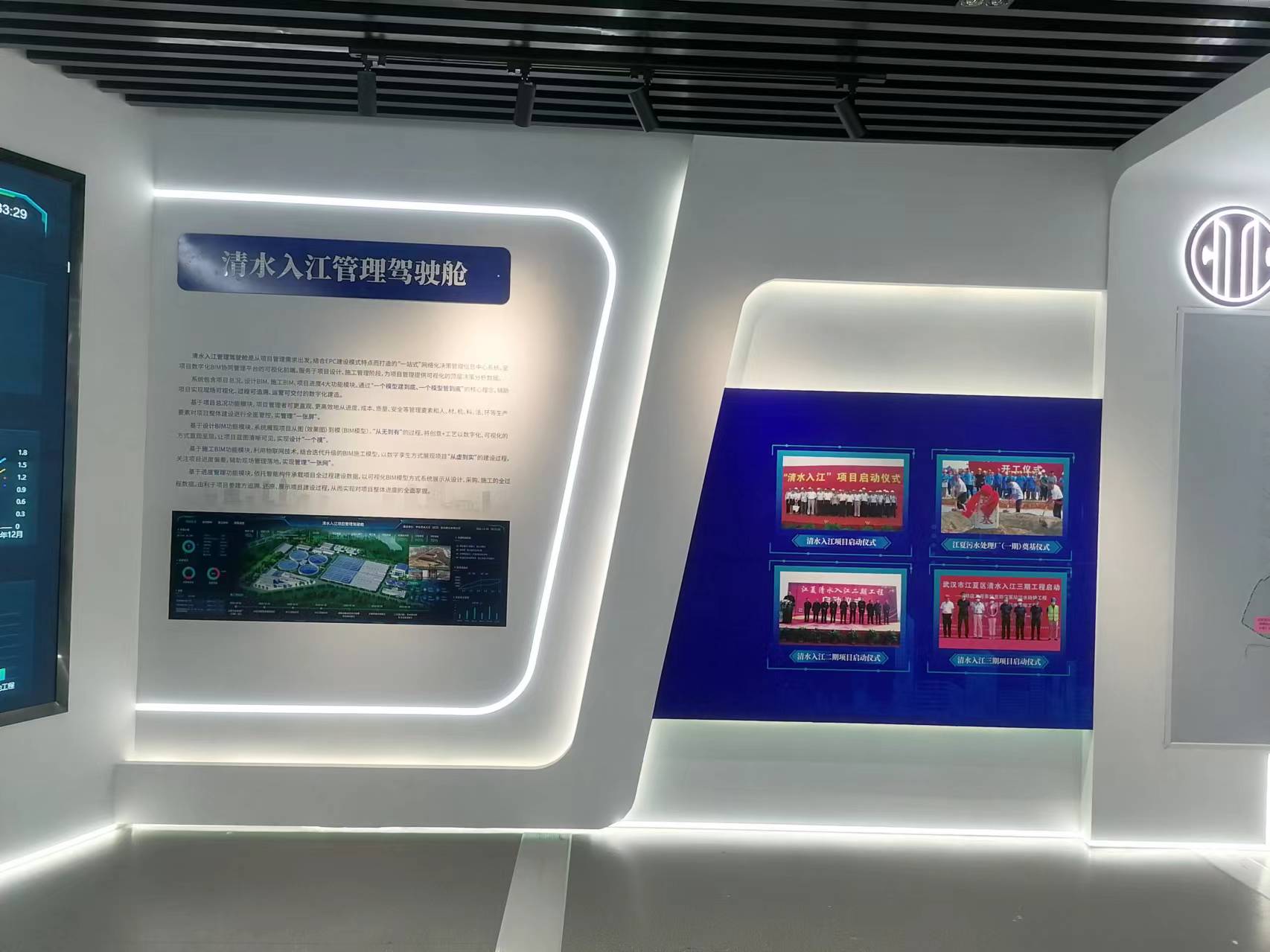

实景图：

配置清单：

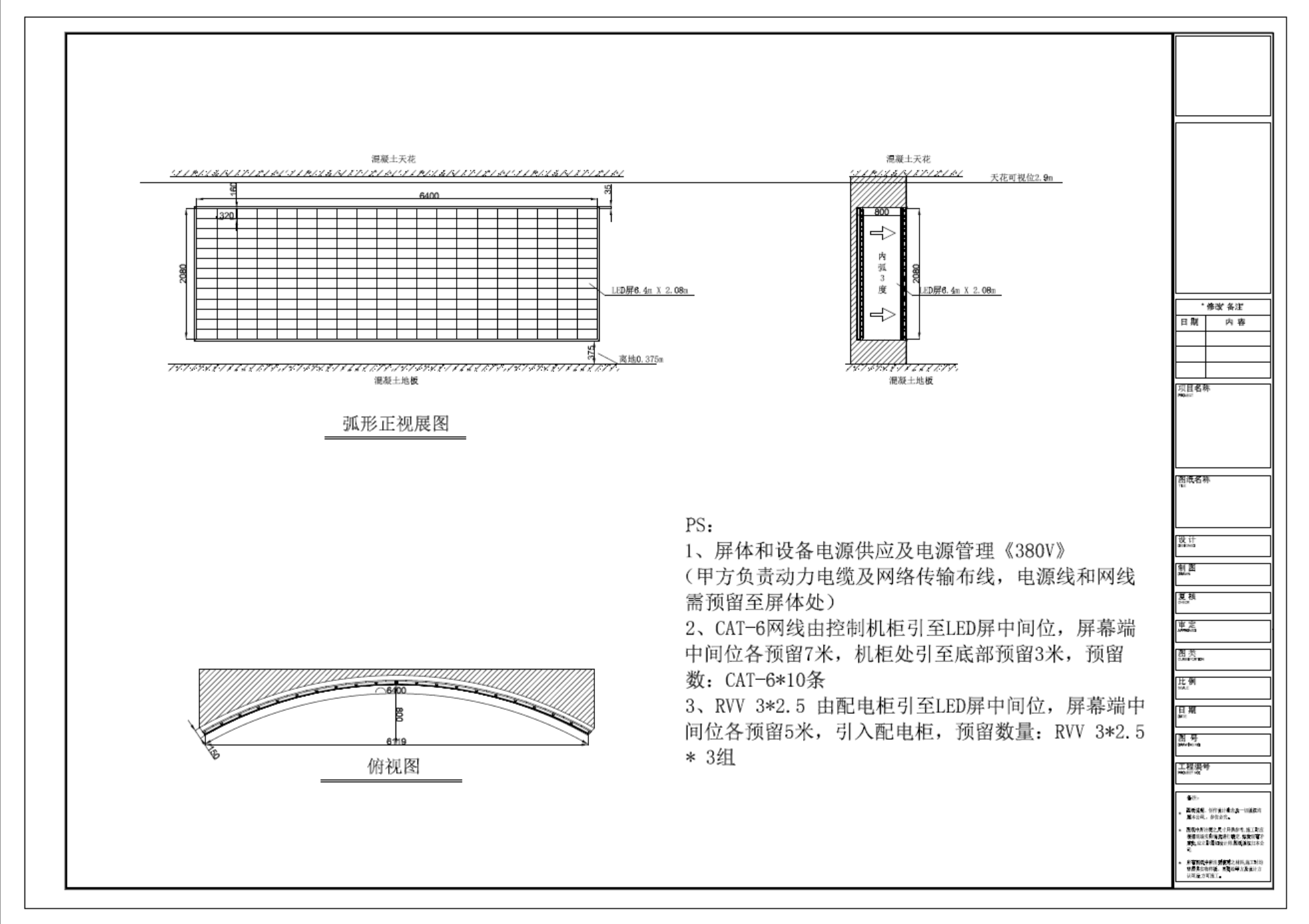

1.LED弧形屏，6.4*2.08平米显示尺寸，安装成弧形效果，采用软模组，包含屏体单元、供电模块、驱动单元、配套支架、大屏拼接控制器(支持1080P输出）等全套；
2.系统主机，Intel i9 CPU+32G+512G固态+2进2出HDMI分屏器+Nvdia 1080Ti/3060Ti或同性能档次显卡，显存大小不少于11GB（支持单体不少于50万平米建筑高材质Unity/UE模型效果流畅交互操作；

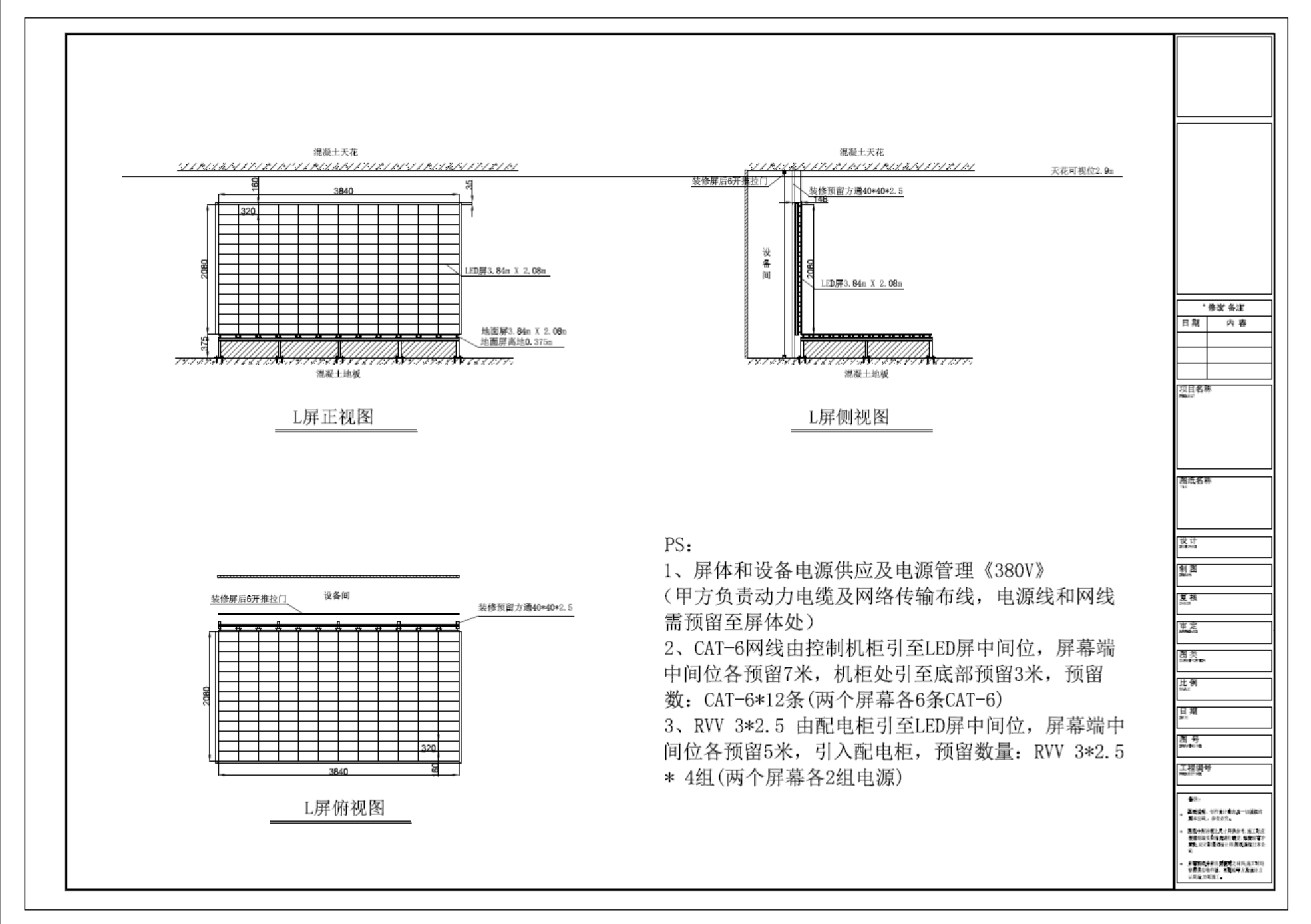

3.沉浸式裸眼3D折叠屏，屏幕为两面墙体形成的L形屏，尺寸为(2.24+2.24)*2.08=9.3184，支持4K分辨率包含屏体单元、供电模块、驱动单元、配套开合支架、大屏拼接控制器等全套；
4.展厅多媒体综合控制系统，主要包含核心路由器、防火墙、展厅综合控制系统、多媒体音响功放系统等。
5.智能操作设备,包含1块43英寸触控电容屏，异形操作台定制设计，用于弧形大屏触摸联动操作；1块IPAD，用于展厅照明、音响系统智能控制。

设计亮点：
1、中信清水入江江夏污水处理厂（二期）智能化BIM展厅不同于常规数字展厅的功能。该展厅充分结合数智建造的BIM技术，通过结合驾驶舱管理系统、BIM施工协调管理平台等各类数字平台对项目全生命周期的管理，实现将整个项目的建设流程数字化。通过数字展厅内的弧形大屏将项目的BIM管理平台和驾驶舱系统进行充分的展示，让每一位参观者能够快速了解整个项目的建设、管理流程。

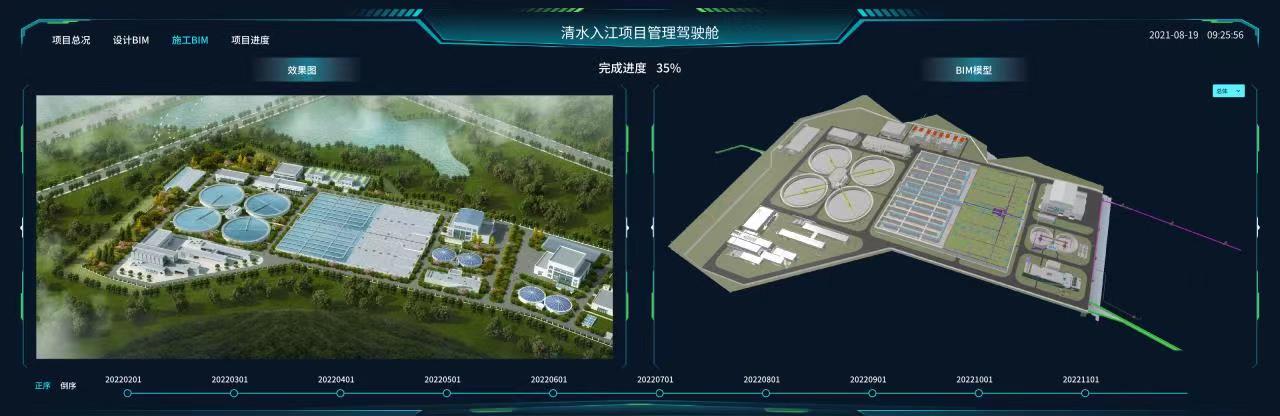

2、展厅中的BIM协同管理平台富含项目概况、BIM应用、协调办公、设计管理、采购管理、投资控制、进度管理、质量管理等共计13大功能模块，70余项功能页签。平台通过在项目全生命周期中对大量数据的积累，再由数字展厅通过三维可视化的工程建设信息提示，更易于参观人员了解工程建设过程的全局认识。
3、区别于大多数数字展厅需要通过VR眼镜、头盔等外在设备来达到3D视觉效果，中信清水入江江夏污水处理厂（二期）建设项目数字展厅则采用于近几年兴起的裸眼3D技术，参观人员不需要借助任何装置便可以看到立体3D的视觉效果。再结合项目建设的各类数字化平台，让每一位参观者借助裸眼3D技术仿佛置身于项目建设现场，亲身经历着项目建设的每一步。
4、整个展厅的视频播放和照明灯光控制，全部采用手持pad集中控制；驾驶舱管理系统和BIM施工协调管理平台也可通过触摸屏进行触摸控制，摆脱了常规的鼠标键盘。
