项目简介：
本项目位于武汉市东湖风景区以南及西南区域，根据城市发展需求，以绿道助推东湖绿心品牌，促进武汉旅游城市长远发展，实现滨水名城品质提升，对东沙文旅智慧景区进行研究建设，拟结合场地人文自然禀赋资源，打造放鹰台、水生所、文澜门、洪波门、凌波门、平湖珞樱、加压站、一棵树共十个节点的滨水生态画卷。 驳岸分两种形式，一种为墙面，一种为柱子。墙面采用洗墙灯下照，柱子采用投光灯下照。节点根据各自特点使用了雾森系统、激光投影、互动投影。

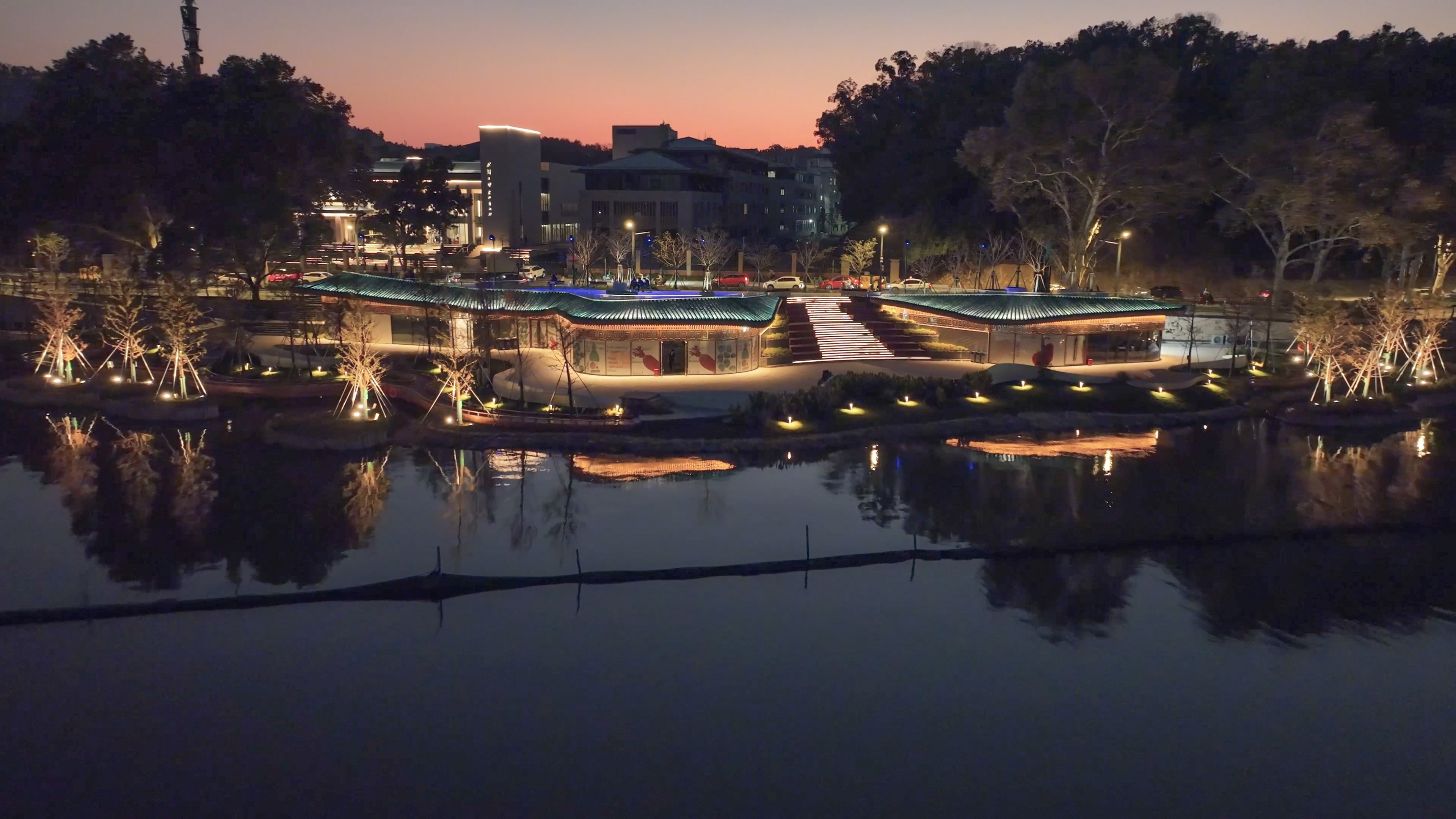

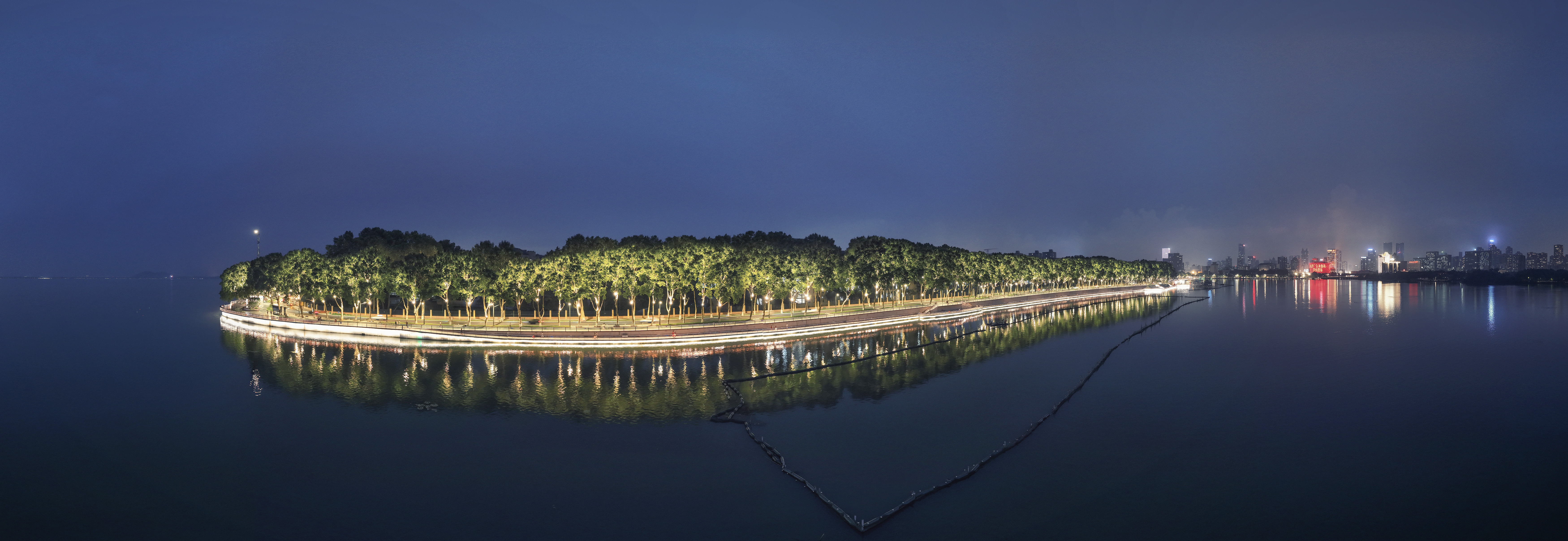

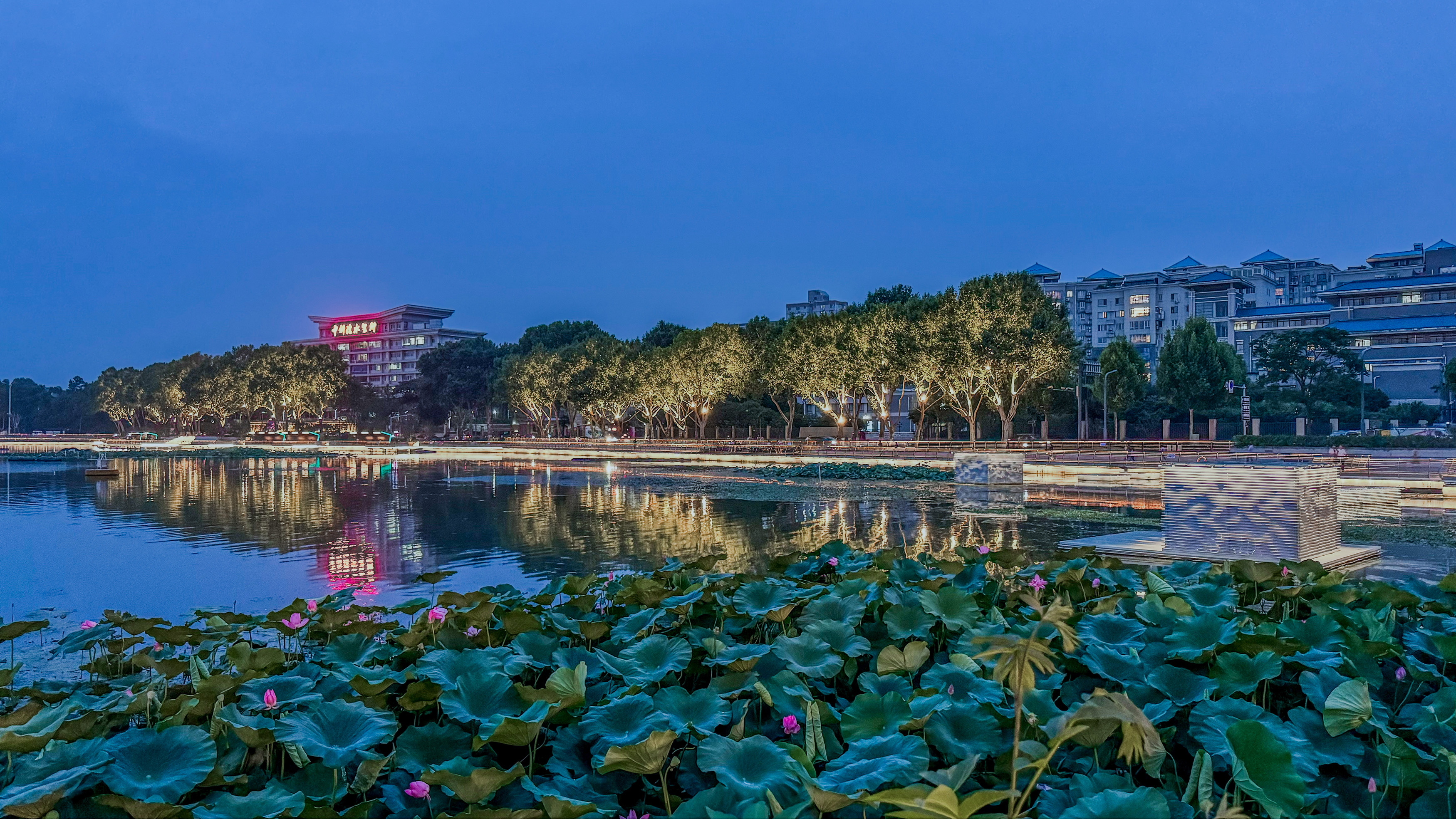

项目缩略图：

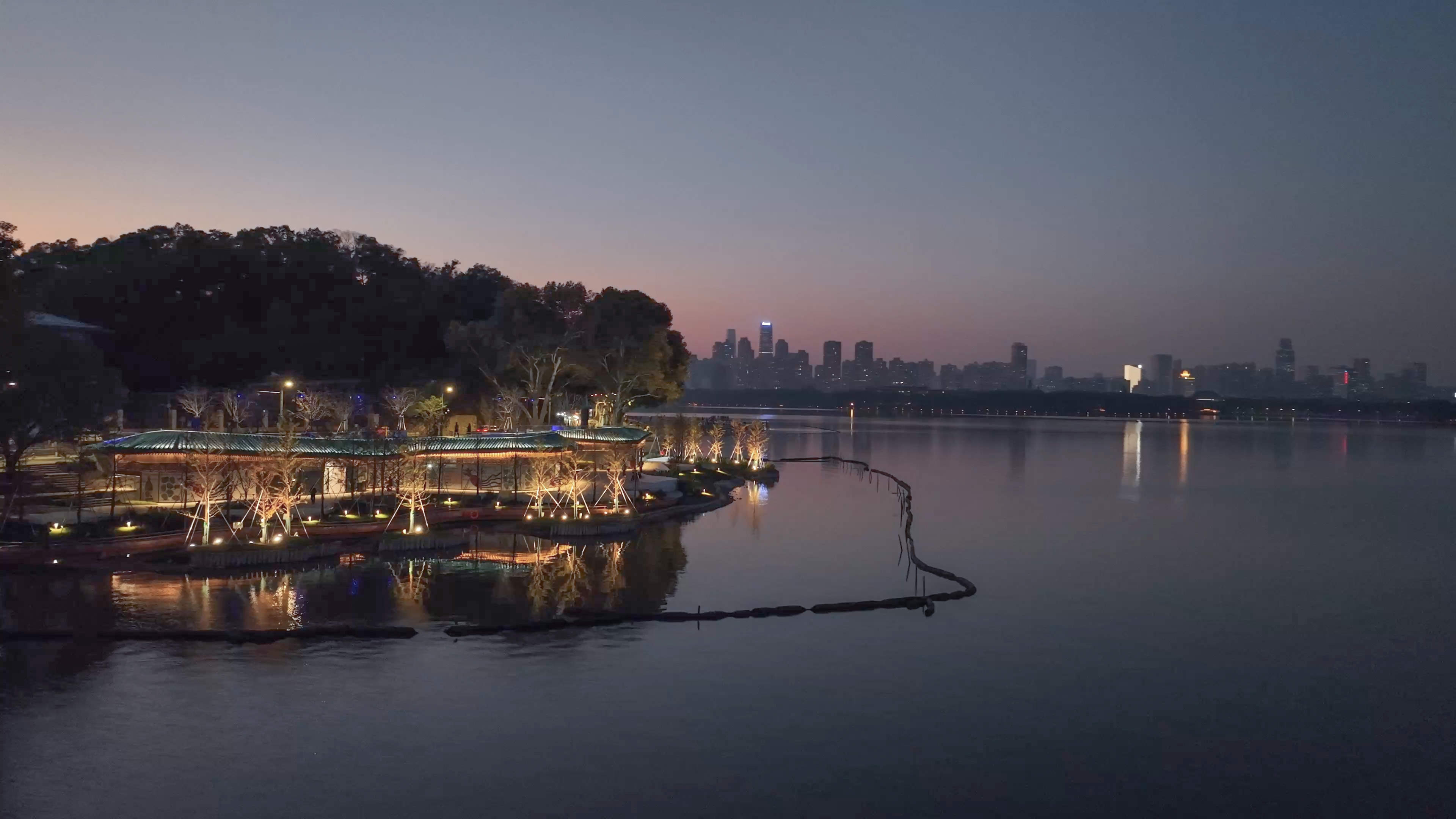

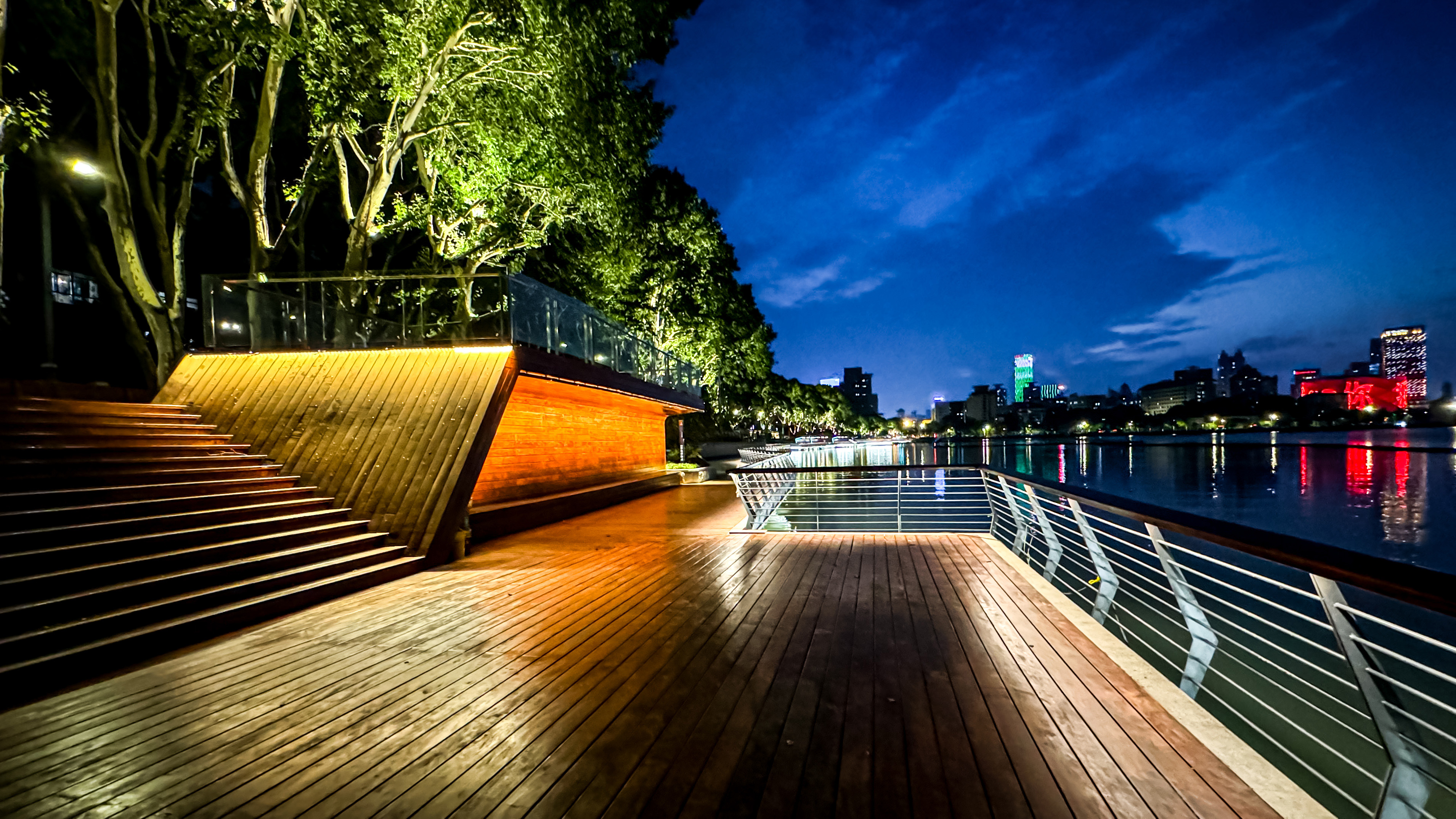

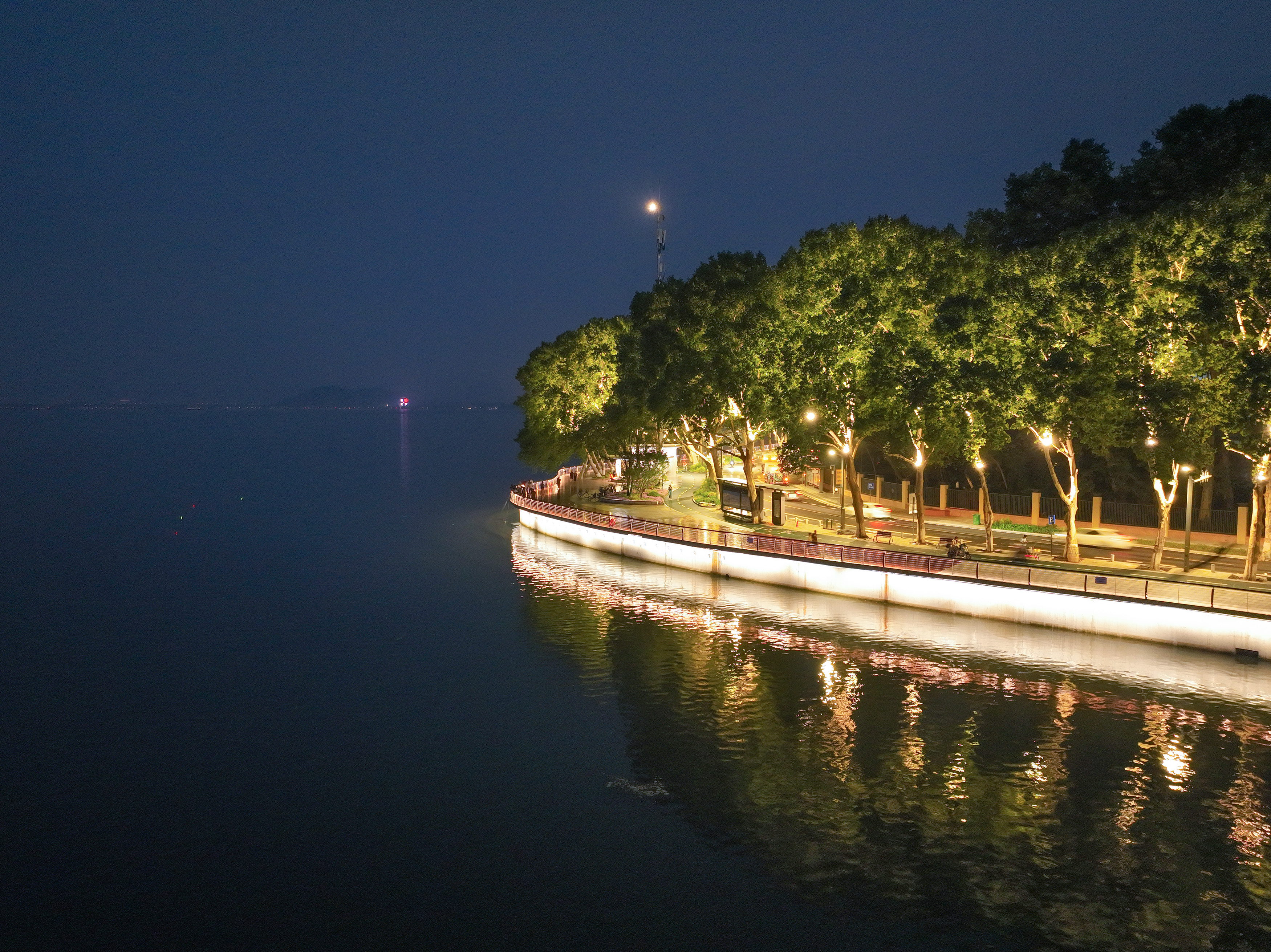

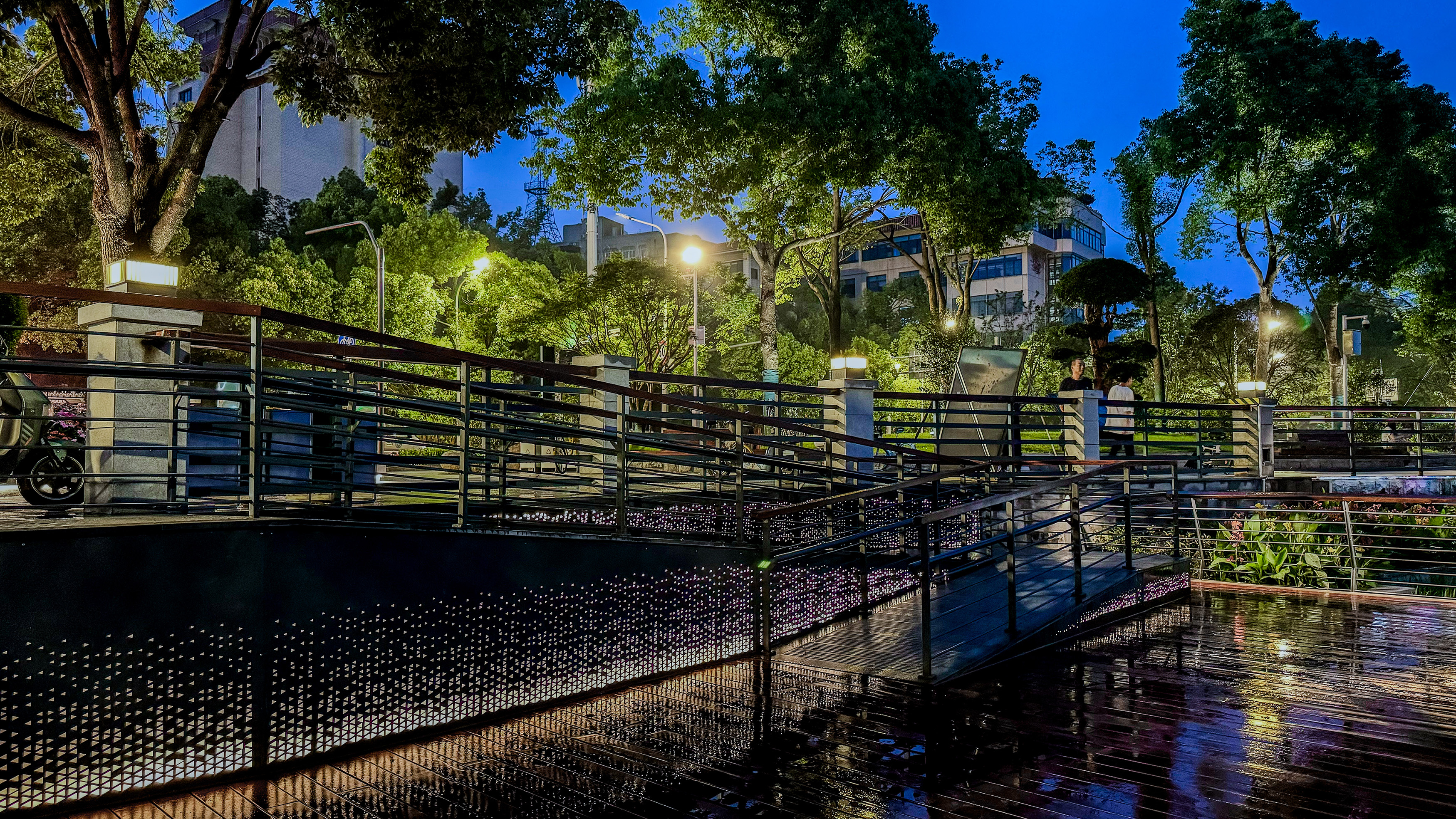

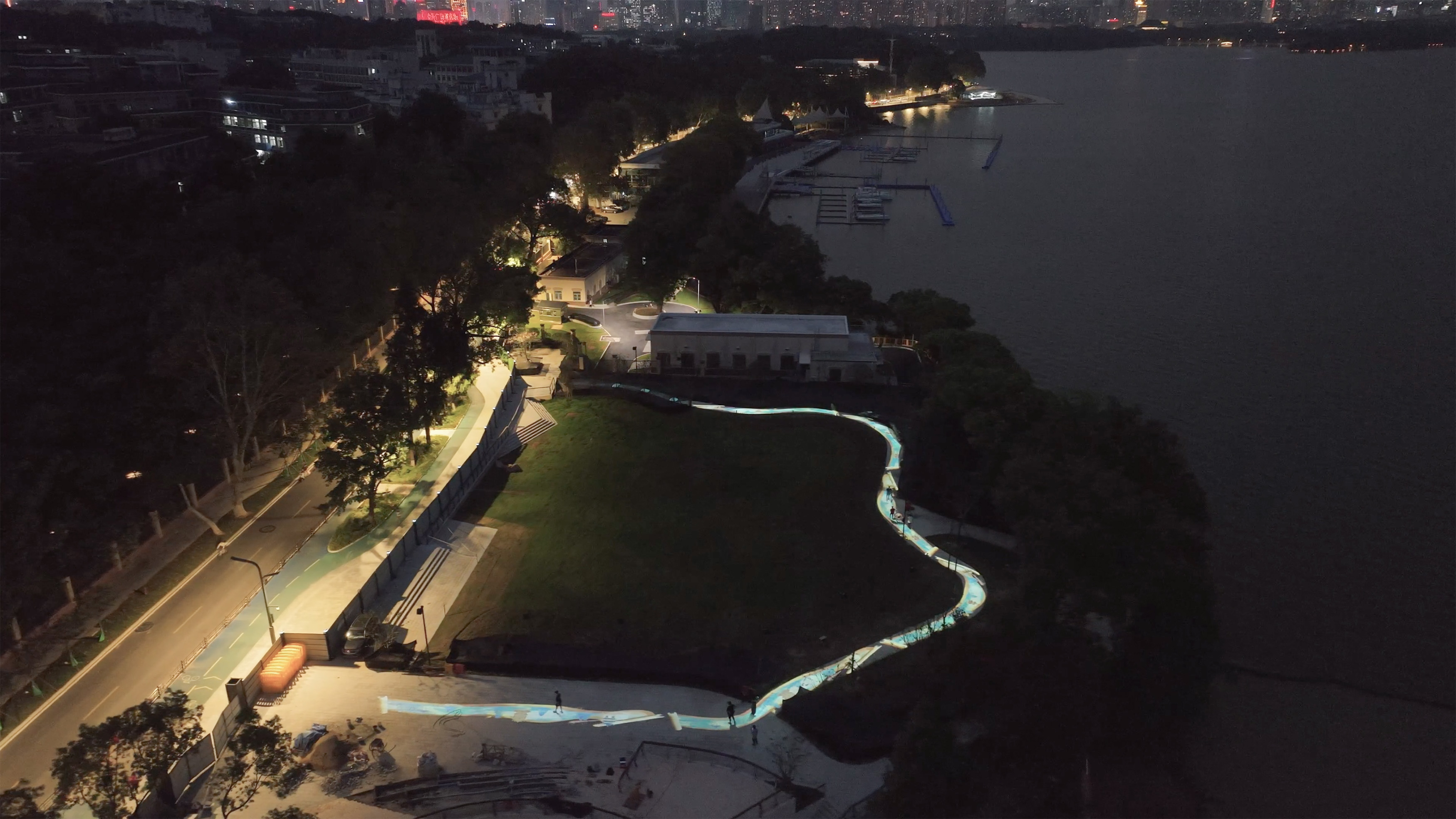

相关项目图片：

项目宣传视频：

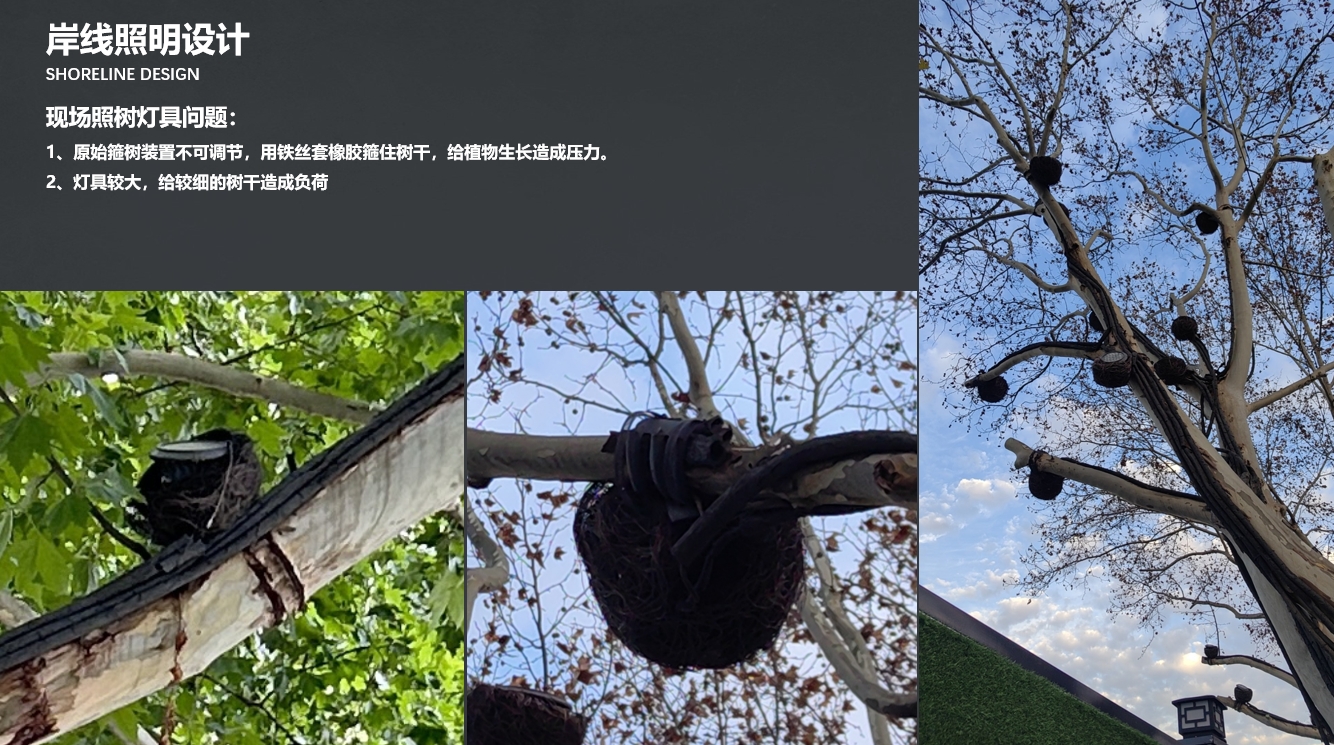

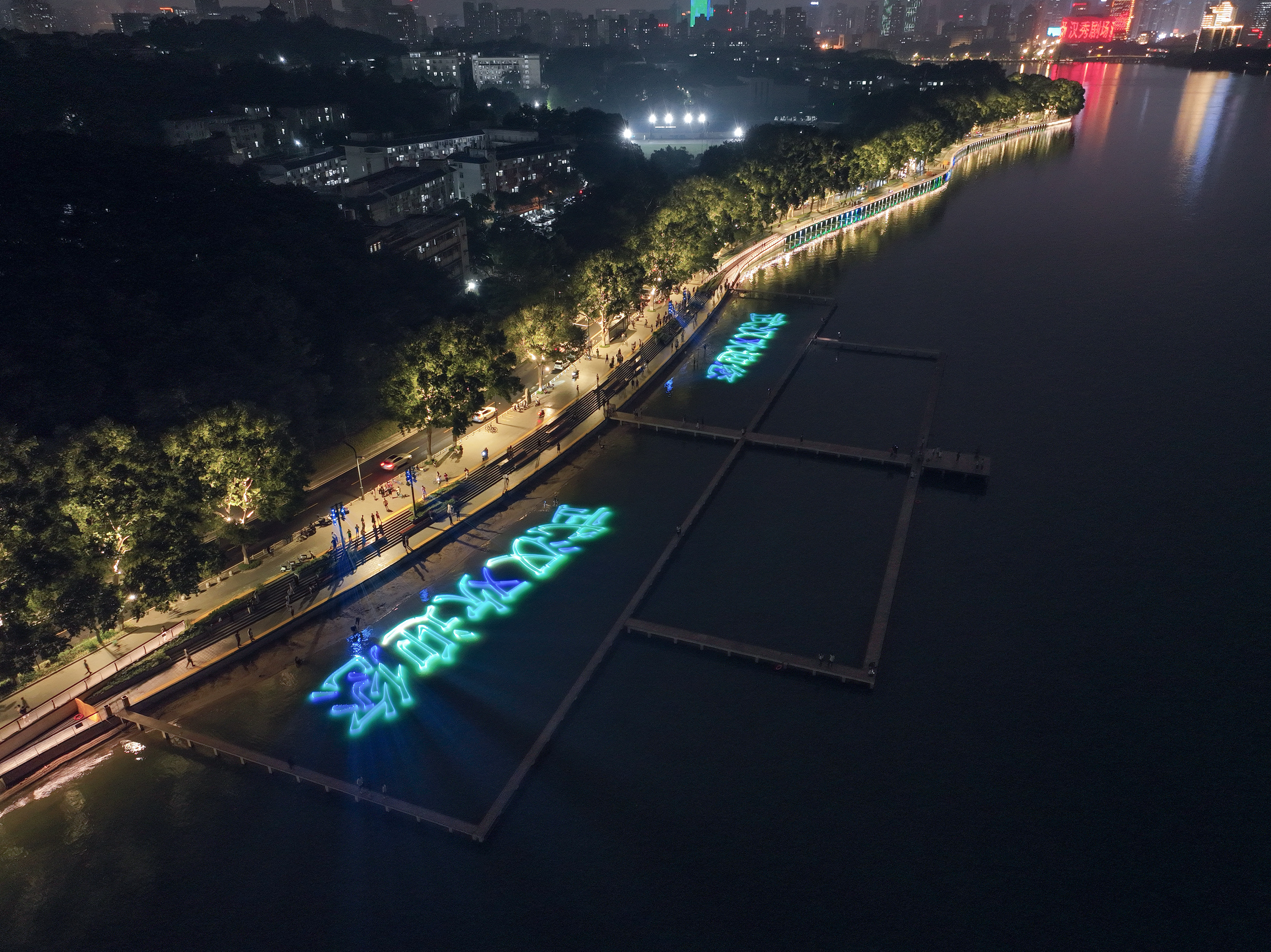

雾森系统: 水生所节点，通过雾森系统制造浓雾、日升月落配合RGB洗墙灯营造出光影流转、飞瀑落尘的效果。 激光投影: 凌波门采用32台大型激光投影机在湖面投影出逼真的动画画面。 互动投影: 平湖落樱及加压站运用投影机投射出或游鱼、鲜花、各种能够对人体动作作出反应的互动。 照树灯固定装置: 以往的固定装置用铁制抱箍固定，时间长了会限制树木的生长，还可能长到大树的身体里。 本项目采用防腐硅胶带绑扎灯体，运用仿生树藤遮挡灯体。

照明技术指标：
一、道路照明部分：

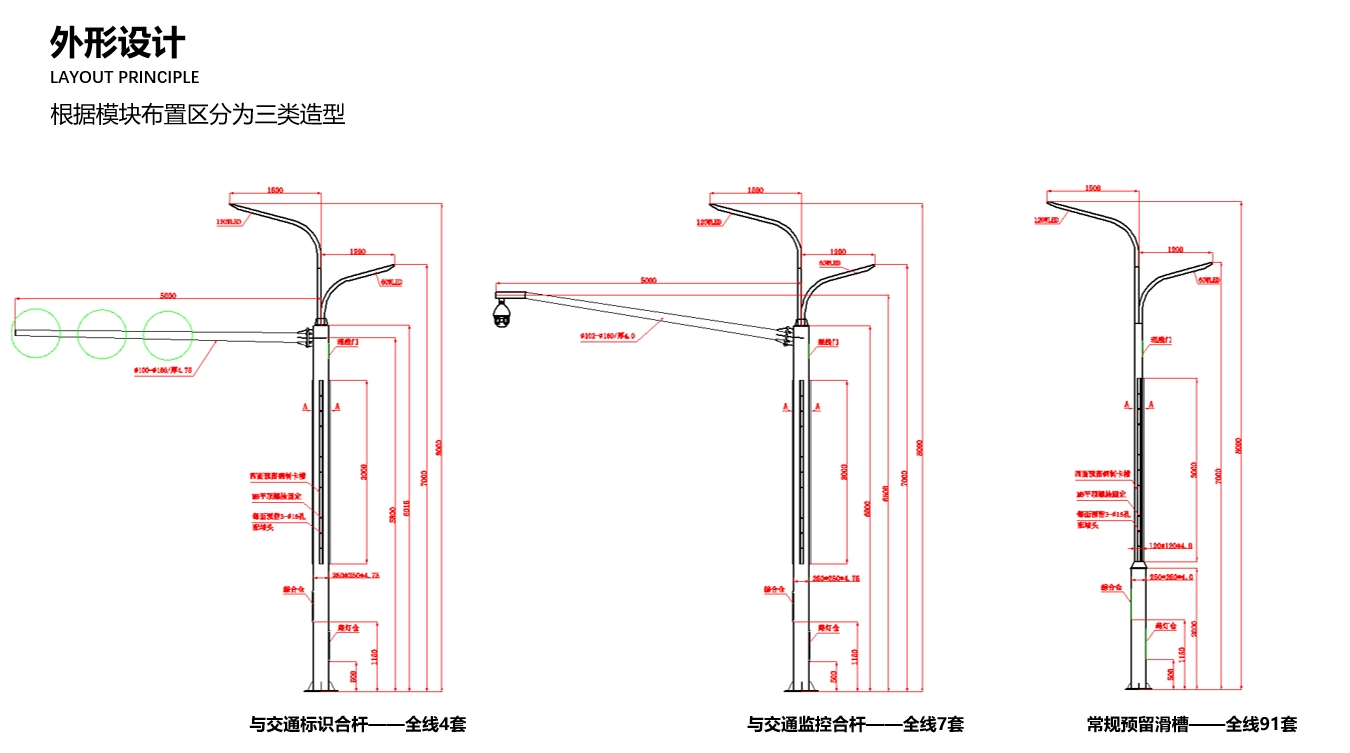

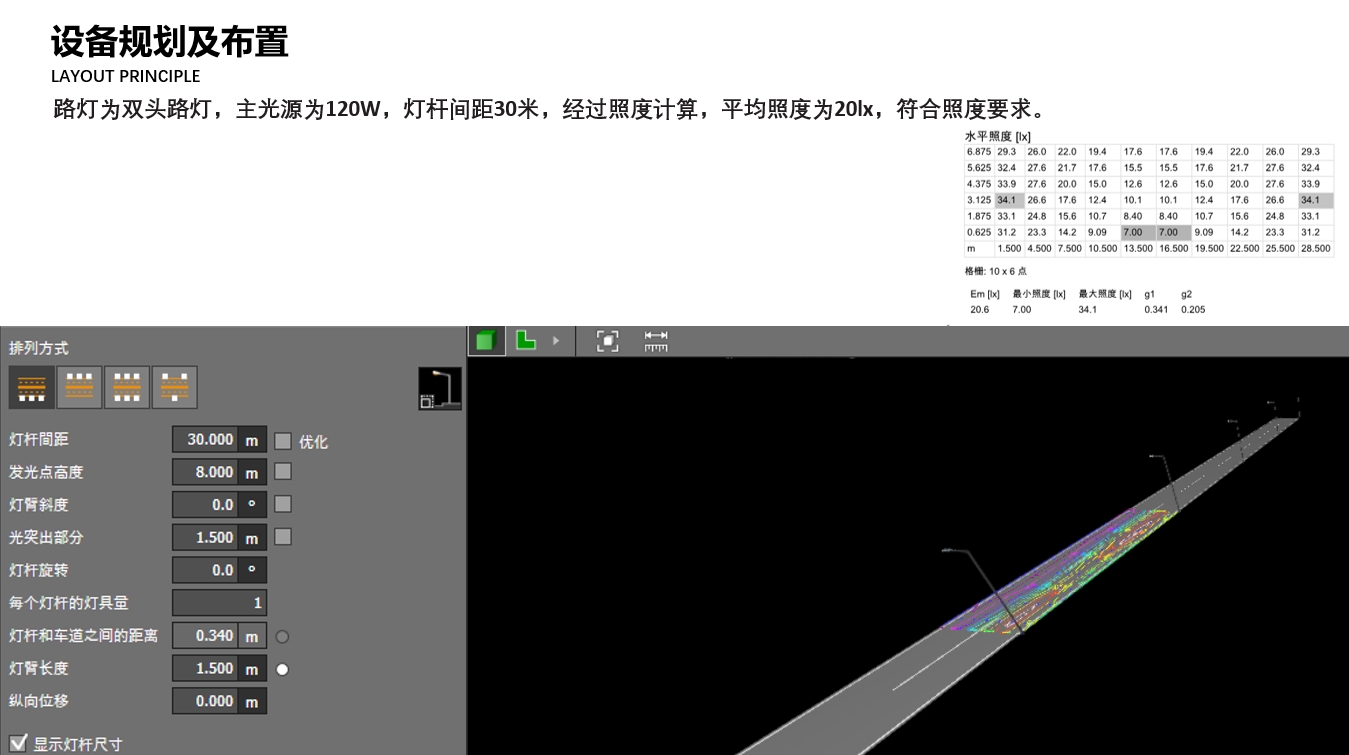

1、东湖南路全线采用多干合一设计双头智慧路灯100套、中杆灯2套。双头智慧路灯其中加装交通监控横臂7套、加装交通标识牌横臂4套、加装路名牌横臂1套、加装电子警察横臂1套、加装信号灯横臂2套。
2、本工程在各地面段路灯杆内设置智慧杆控制器，杆控制器与区域箱变内区域控制器通讯，通过区域控制器将数据上传至综合管控平台，杆端智能控制器应具备如下功能要求：
1)预留5G扩展模块，支持多路网络接入，链路在线检测：持发送心跳检测包检测，断线自动连接。
2)内嵌看门狗：支持设备运行自检技术，设备运行故障自修复，支持远程重启，自主冷启动和热启动。
3）支持BT局域管理，内嵌WEB服务。
4）可对接设备：智能灯控、IP摄像机、一键报警器、信息大屏、物联传感器、IP广播机、气象环境监测等物联设备的现场管控。
5）支持倾斜监控，剩余电流监控，防雷监测，杆门开启监测，水浸监测等杆体自身监控。
3、通过综合管控平台控制：合管理平台位于路灯中心监控室。本工程路灯监控、物联网及信息化系统应接入至路灯中心综合管理平台，同时预留接入交管、公安等管理平台的接口，实现照明控制、环境检测、治安监控、公共广播等多种功能。将照明设施及其他市政设施的管理焦点信息、生产要素信息进行集中管理，以综合信息数据库为支撑，系统结构模块化，预留扩展接口。管控平台与区域控制器采用4G通讯，预留5G通讯接口。平台接入部分内容由智慧路灯厂家配套深化设计。

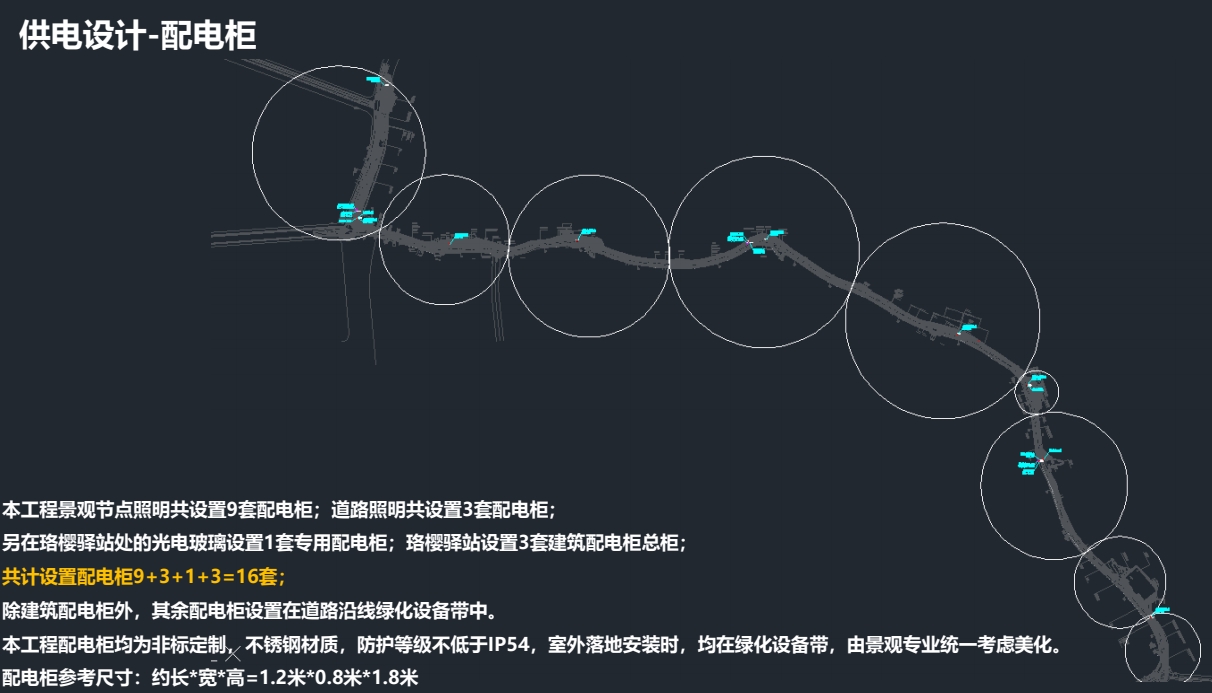

4、防雷接地：道路照明配电系统的接地形式为TT系统，每根路灯电杆及箱变均须可靠接地。金属灯杆及构件、灯具外壳等的外露可导电部分均应与PE线有可靠连接。要求系统接地电阻不大于4Ω，单灯接地电阻不大于4Ω，如实测不满足要求须补打接地极。路灯防雷利用金属灯杆作接闪器，并利用灯杆角钢接地极作为防雷接地装置。
二、节点特色照明部分：
1、节点特色方案：
景观节点编号1包含（石矶长滩、放鹰台东、渔火阑珊）: 岸线植物及景观氛围运用水下灯、柱头灯、鸟巢照树灯、投光灯、扶手灯带。
景观节点编号2包含（水生所）: 岸线植物及景观氛围运用雾升系统、照树灯、投光灯、扶手灯带。
景观节点编号3包含（文澜门）: 岸线植物及景观氛围运用雾升系统、照树灯、投光灯、扶手灯带。
景观节点编号4包含（洪波门）: 岸线植物及景观氛围运用水纹灯、变色线条灯、照树灯、投光灯、扶手灯带。

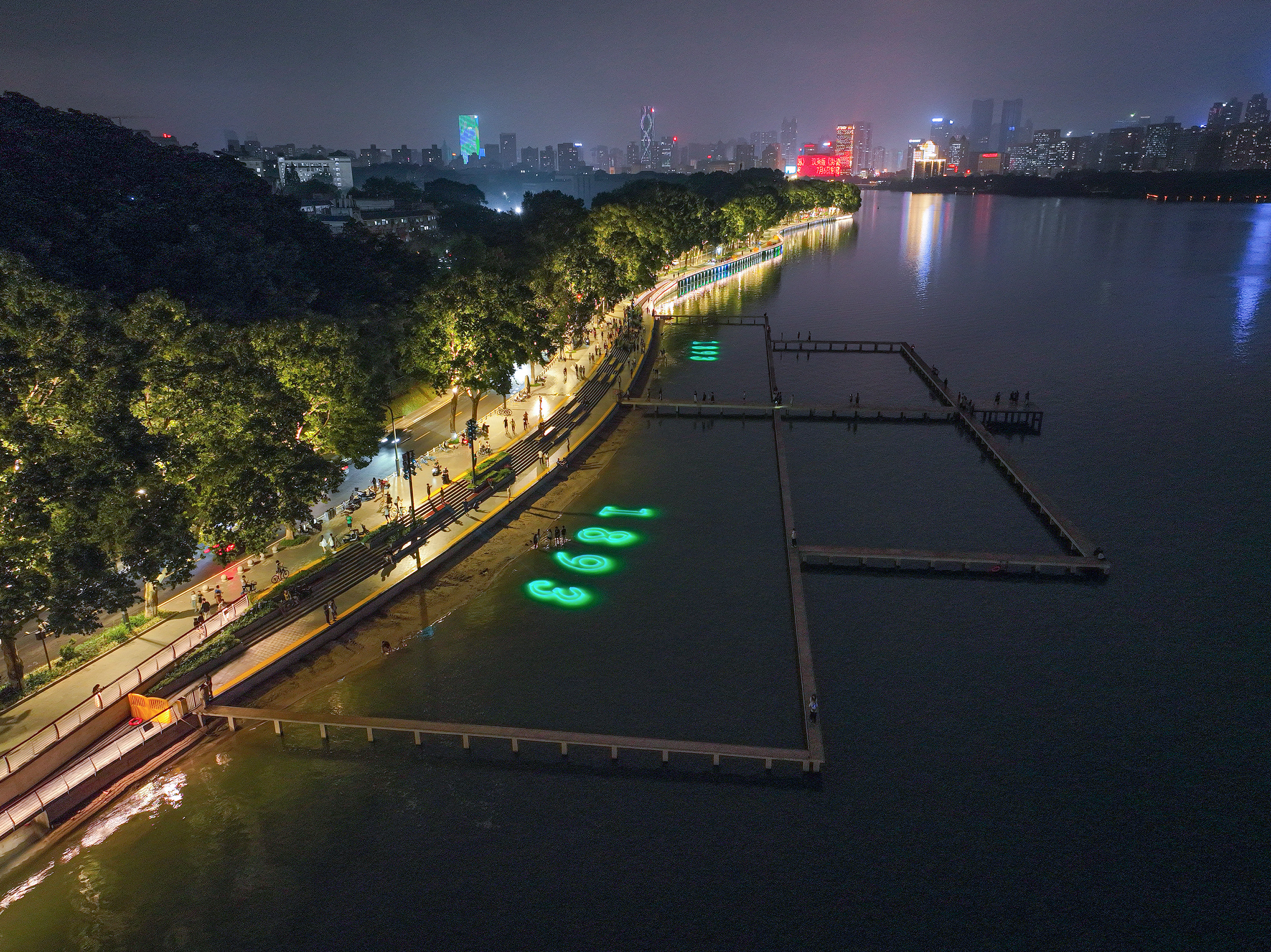

景观节点编号5包含（凌波门）: 岸线植物及景观氛围运用HLD混光互动投影灯、水纹灯、瓦楞灯、照树灯、投光灯、扶手灯带。

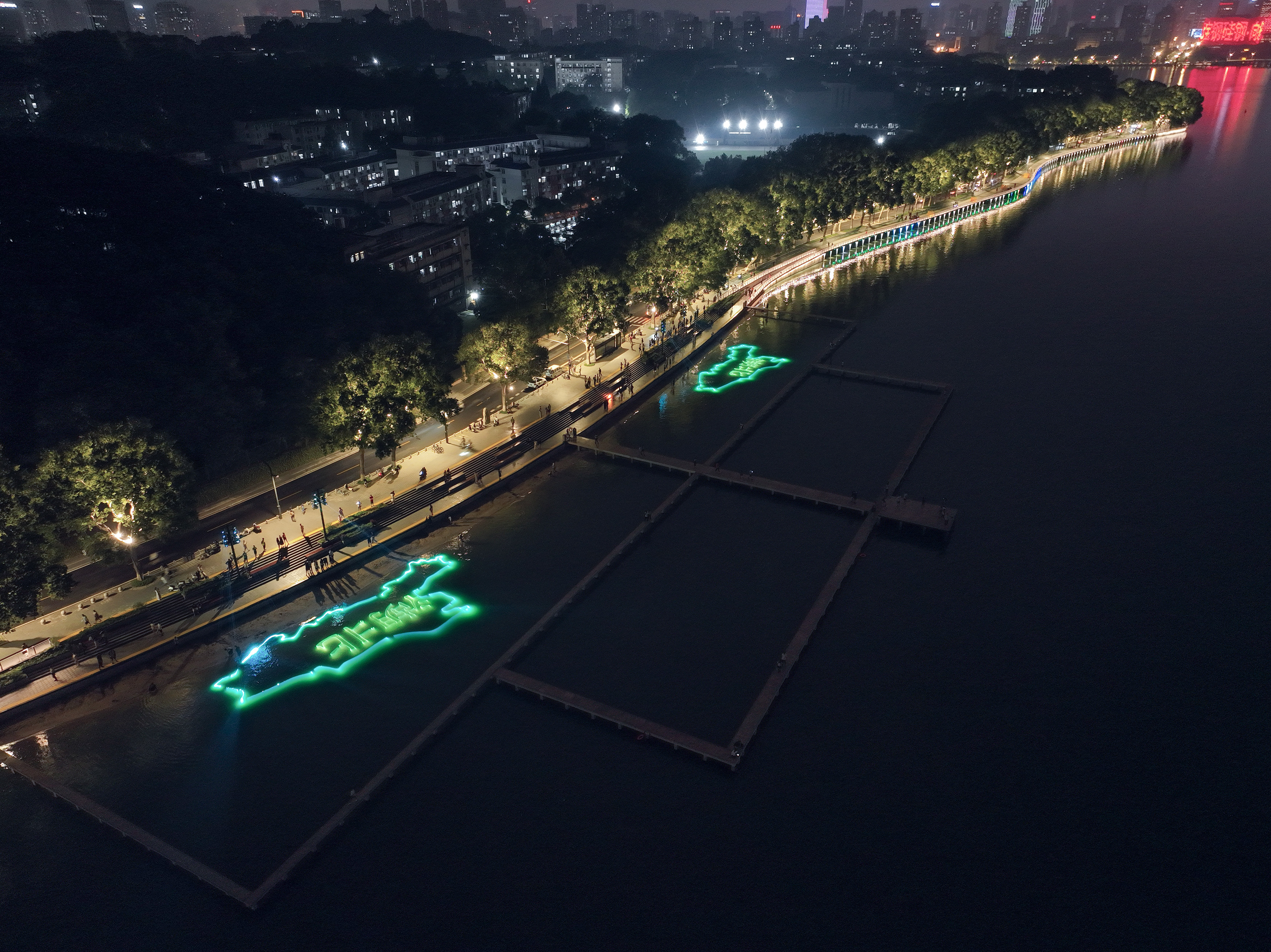

景观节点编号6包含（平湖珞樱）: 岸线植物及景观氛围运用激光投影、水纹灯、照树灯、投光灯、扶手灯带。
景观节点编号7包含（半侧山）: 岸线植物及景观氛围运用龟背灯、水纹灯、照树灯、投光灯、扶手灯带。
景观节点编号8包含（加压站）: 岸线植物及景观氛围运用HLD混光互动投影灯、水纹灯、照树灯、投光灯、扶手灯带。
景观节点编号9包含（一棵树）: 岸线植物及景观氛围运用水纹灯、照树灯、投光灯、扶手灯带。

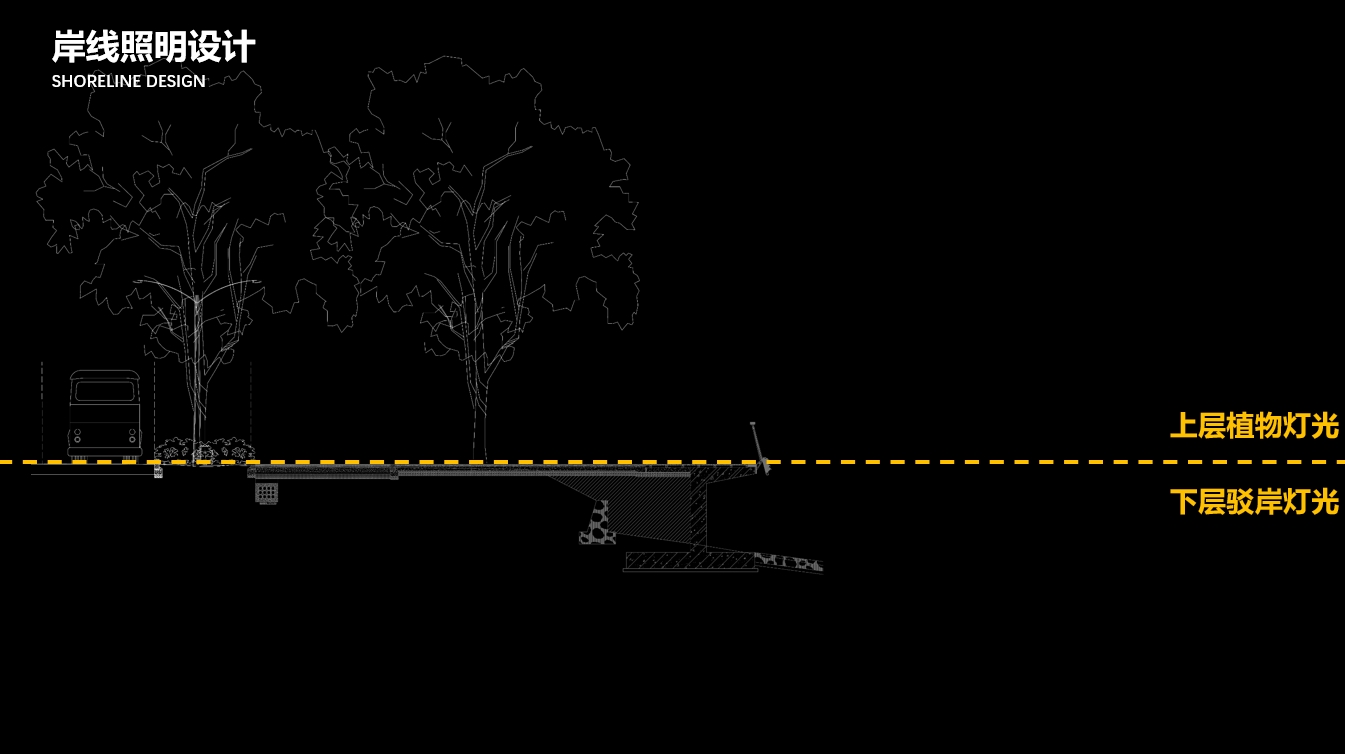

2、根据驳岸与岸线植物特点采用不同的照明方式： 上层植物灯光、下层驳岸灯光。

节能措施及效果：
1、高效光源应用：广泛采用 LED（发光二极管）光源替代传统。
2、智能控制系统搭建：安装智能照明控制系统，通过传感器实时监测环境光照度、时间、交通流量等信息。在深夜车流量和人流量稀少时，自动降低灯具亮度，实现分时段、分区域调光控制，避免不必要的能源浪费。

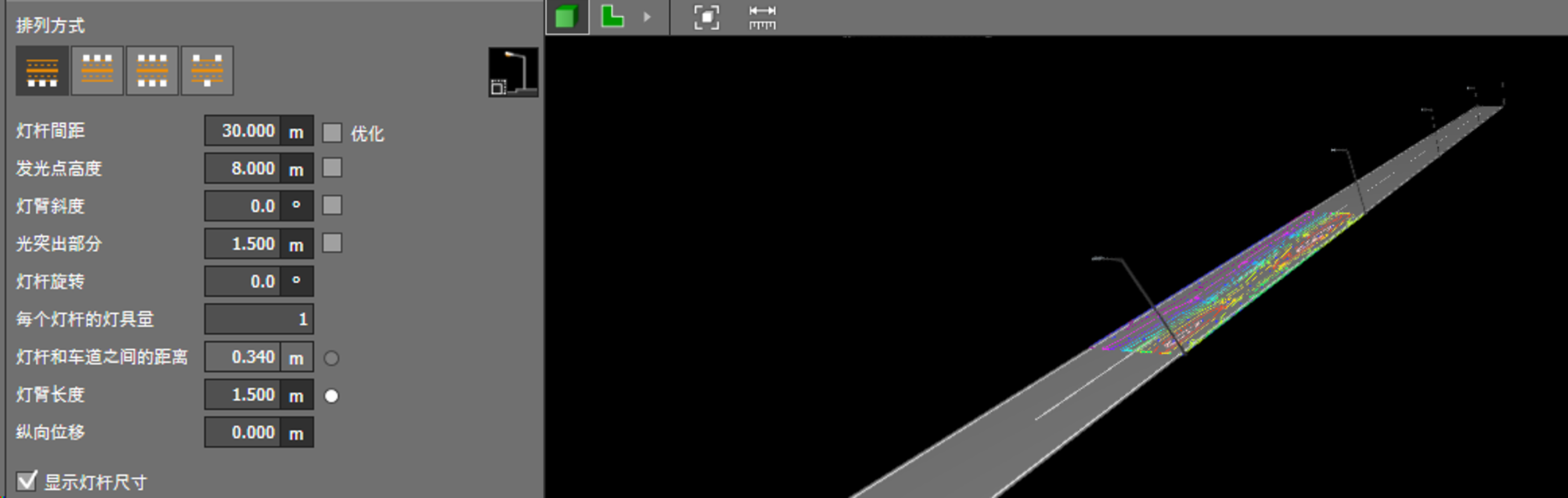

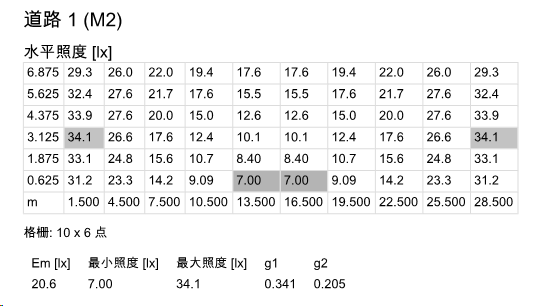

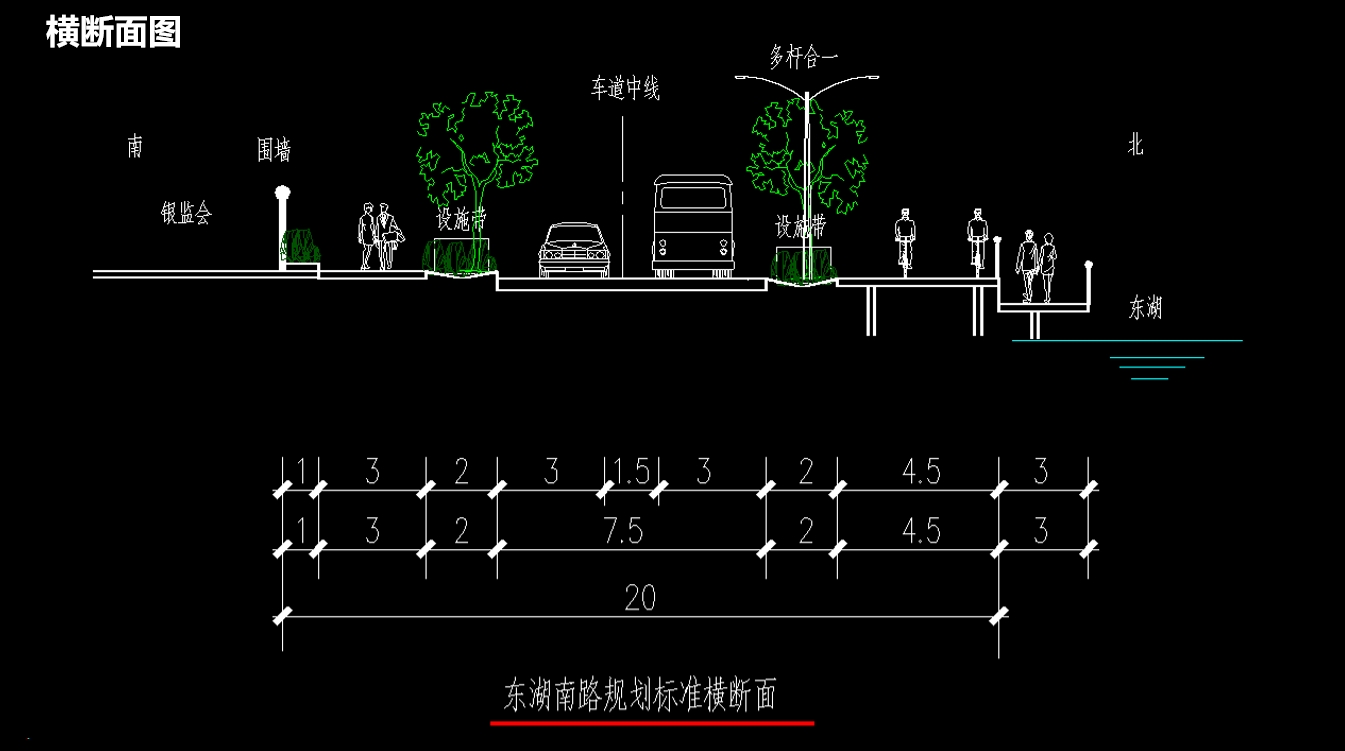

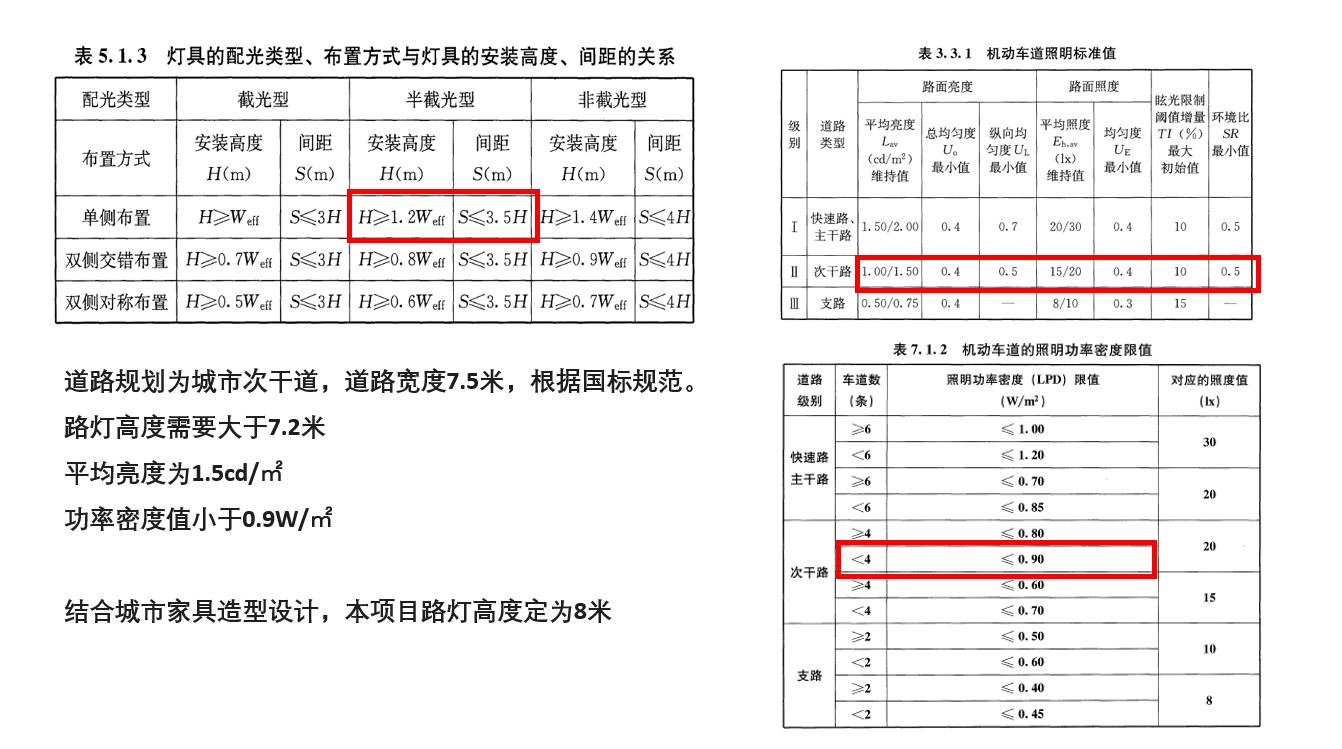

3、合理规划照明布局：在道路设计阶段，依据道路等级、宽度、周边环境等因素，科学计算灯具间距、安装高度与角度。确保照明均匀度满足标准同时，避免过度照明，减少灯具使用数量。
4、利用自然光：在城市广场、公园等人流活动区域，设置透光性良好的灯罩或采用半开放式照明设施，充分引入自然光补充照明。白天自然光充足时，自动关闭部分或全部人工照明灯具，借助太阳能板收集太阳能并储存，夜晚为照明供电，减少市电使用。

照明设计创新点：
一、将书香文脉的灯光氛围+智慧夜游的城市活力+人居环境的夜晚照明有机结合
二、主题：书香墨染东湖影
1、水墨丹青，载书香文脉的灯光“意”境
整体规划:画有水墨丹青，光线呈明暗变化
光影如墨韵，自然景色在水墨画卷中变化万千，画卷中水墨光影的变化彰显书香文脉的深远意境。通过灯光打造静谧柔和富有文化内涵的夜色氛围。

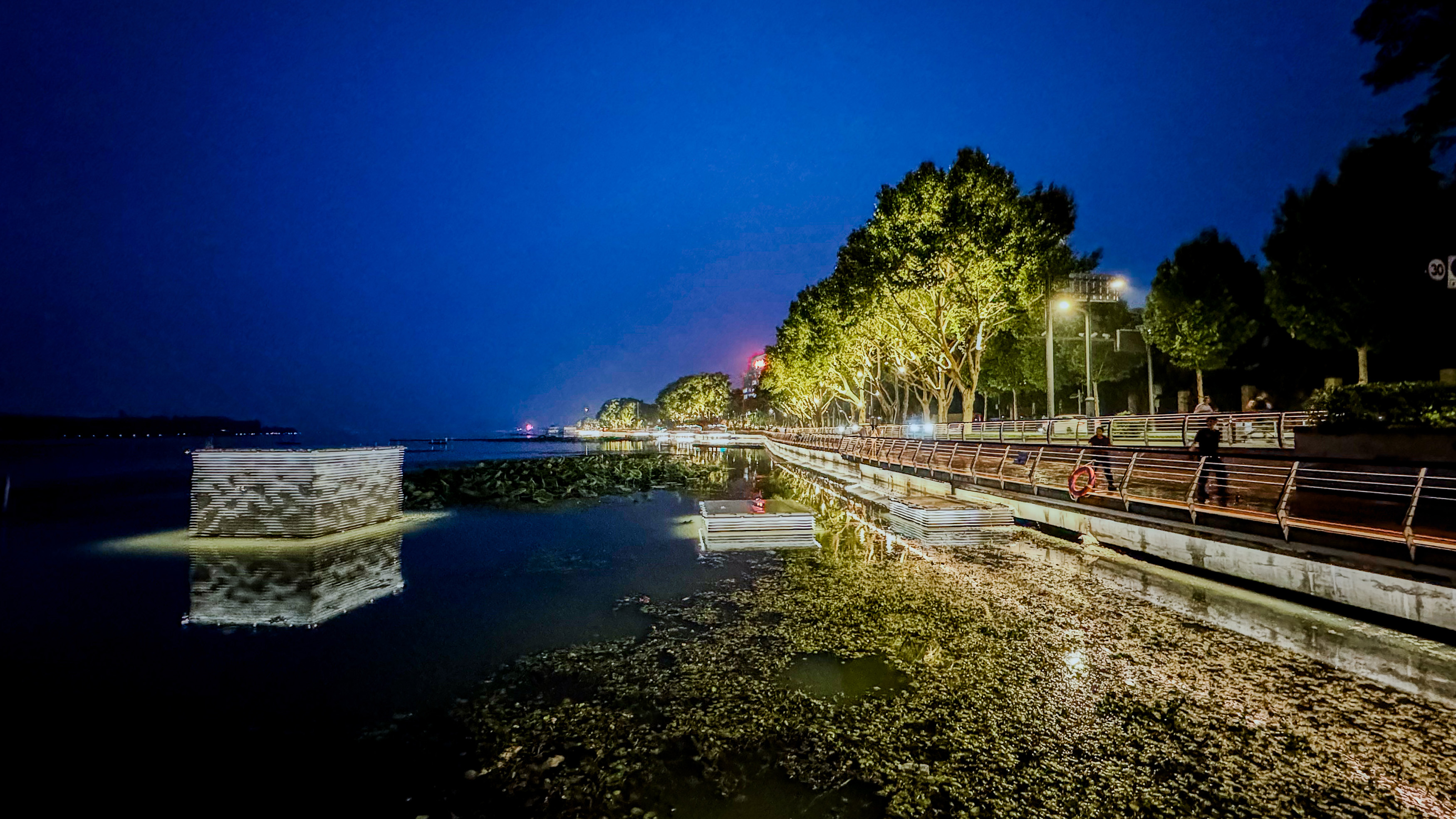

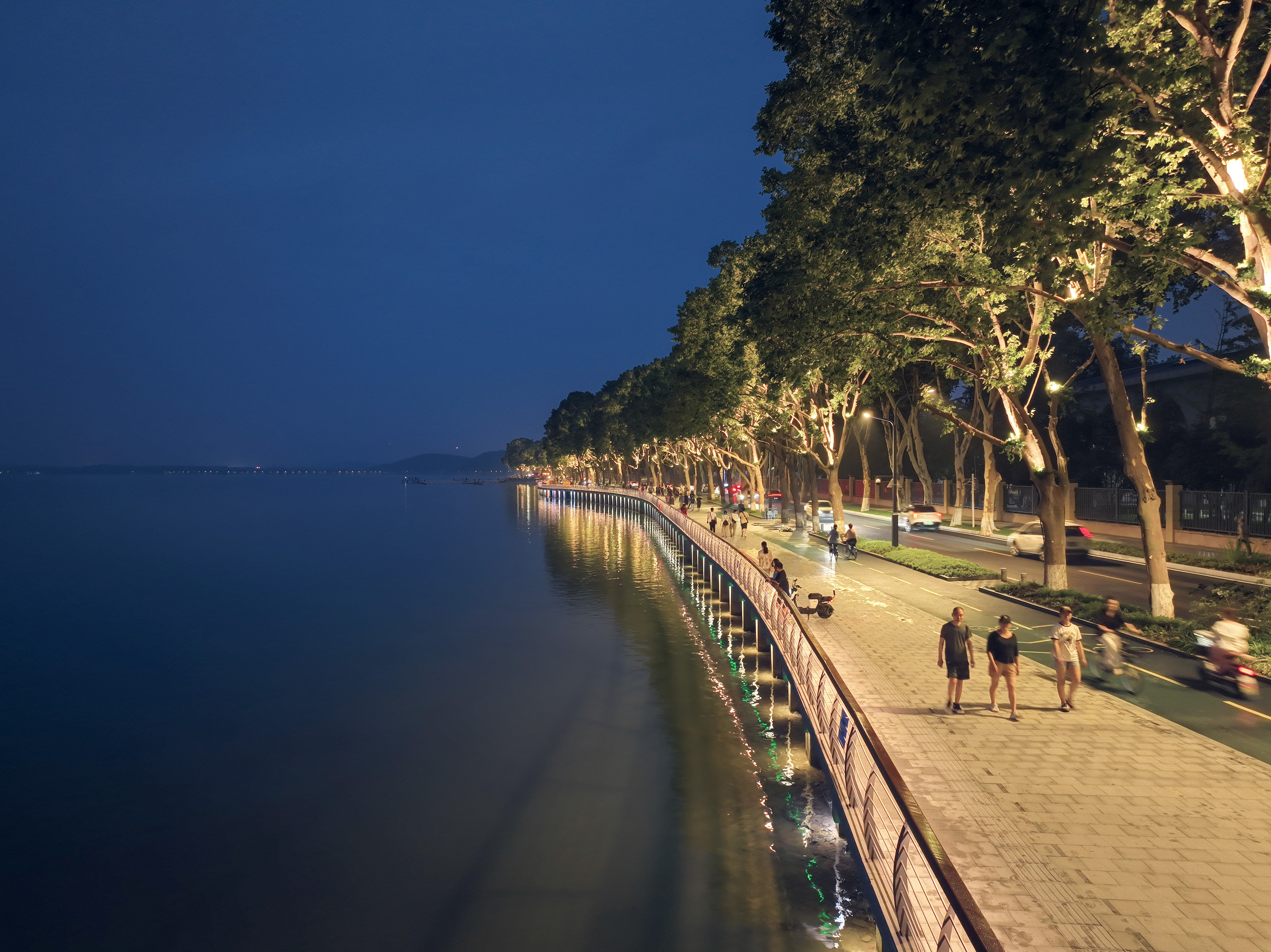

岸线通过对路灯，驳岸，台阶，栏杆，植物的照明形成连续柔和的灯光水墨长卷，色彩控制在3000k，色温柔和自然，和两江四岸炫彩灯光秀不同，用静态舒适的色温还原水墨长卷的儒雅气息。
2、光影流转，品日升月落的光影“艺”境
运用一天中的太阳光影变化，串联打造各节点灯光特色。自然景色在水墨画卷中变化万千，从山川自然、琼楼玉宇、万家灯火，画卷中的水墨光影变化，彰显书香文脉的深远意境。
清晨雾起（水生所、文澜门）：运用雾森与灯光的结合模仿打造清晨太阳还未升起，水面的薄雾营造了烟波缭绕的氛围，群山在对岸若隐若现的场景。
落樱微光（平湖落樱）：运用淡雅的粉色灯光与图案投影结合打造清晨，第一缕太阳微光从樱花树梢的缝隙里透出，照耀在正飞落的樱花花瓣上，赋予落樱最为华丽的一面
旭日初升（凌波门）：运用激光灯照射湖面的光影打造日出太阳从东方天际破云而出，金色的光辉洒向大地，为万物披上一层霞光的场景。
飞瀑落尘（洪波门）：运用流动灯光与廊架结合打造正午高山的瀑布飞流而下，在潭底击起阵阵水雾如同尘埃飞扬，在阳光的照耀下闪闪发光的场景。
水光潋滟（石矶长滩、放鹰台）：运用泛光灯水下灯结合打造正午，湖面的微波在阳光的照耀下粼粼闪烁，涌起的波涛前仆后继的冲刷岸边。
缀玉联珠（加压站）：运用投影灯模仿夜晚，树上的花瓣叶片在微光下闪闪发光，宛如珠玉悬挂在夜空中闪耀，此优美景象被圣贤追捧，缀玉联珠成为优美诗篇的代称。
雀啼孤树（一棵树）：运用泛光灯照射岸线模仿夕阳在树间洒下斑驳光影，通过和岸线的融合，让一棵树在水墨长卷中有一种静谧宁静之美。

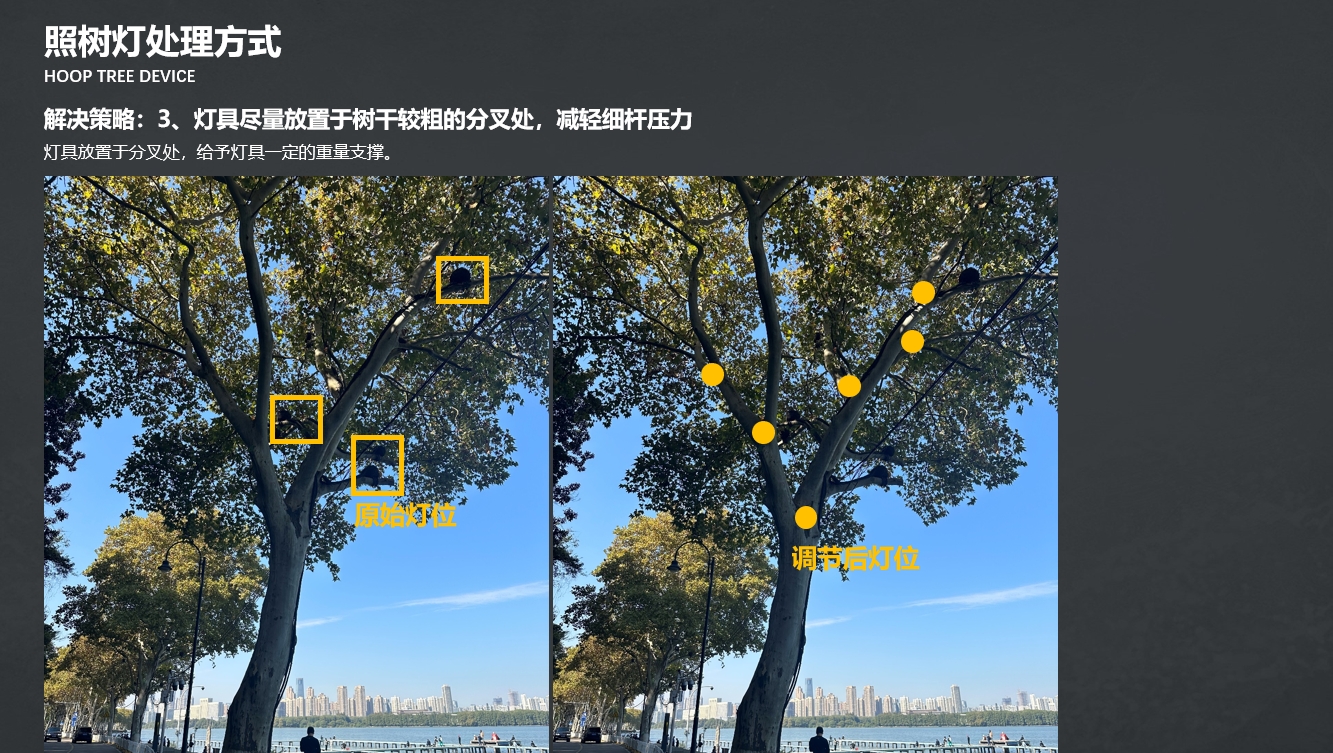

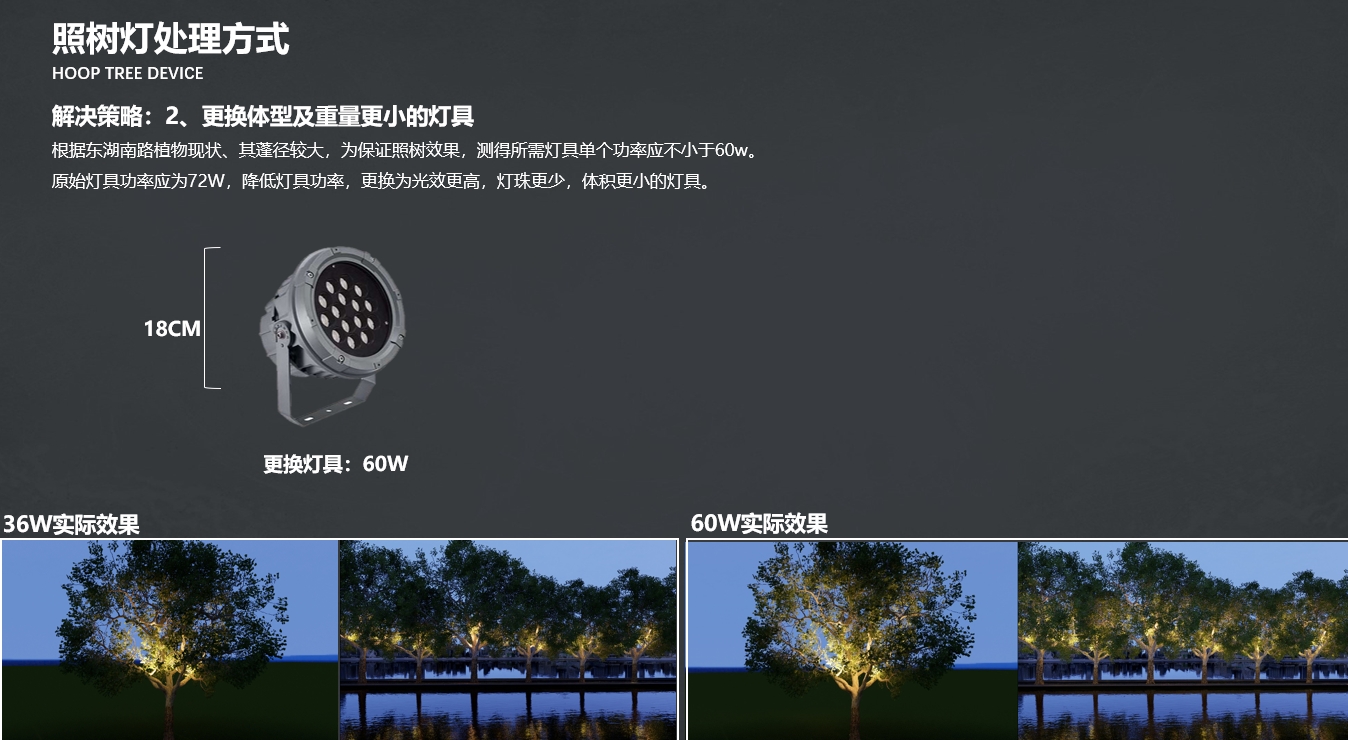

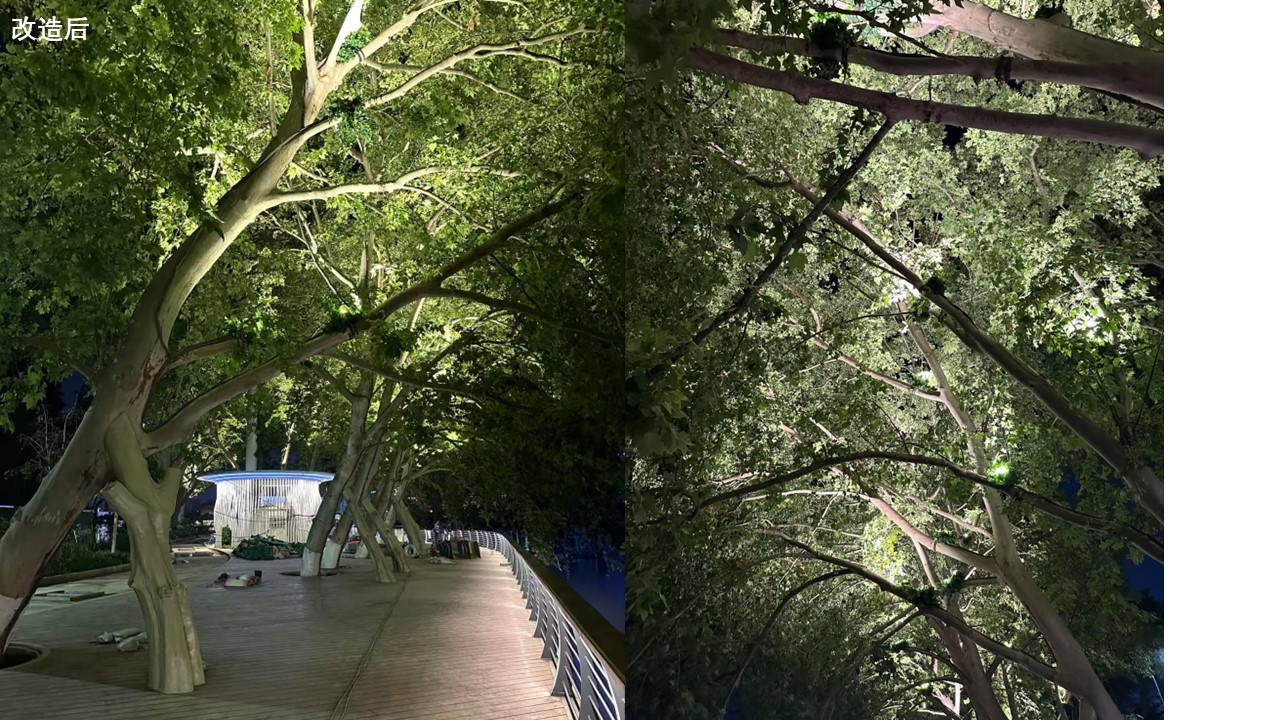

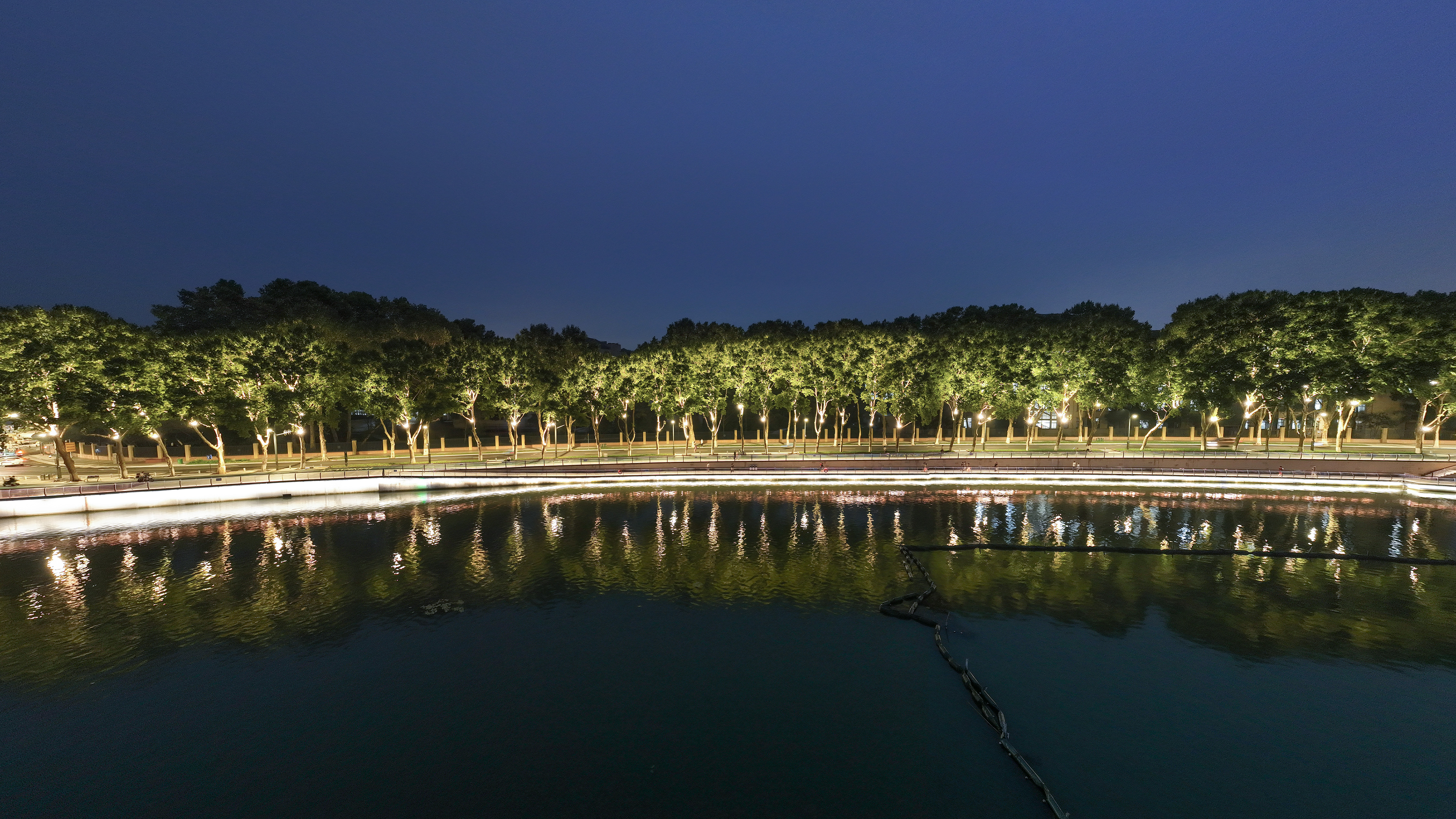

三、植物照明手法，通过弹性材料固定，避免照树灯在景观上对植物的破坏，安装方式更能和景观和植物融合。线缆上树时采用柔性PE材质的仿生藤管，控制信号线与交流灯具电源线不可共管敷设。仿生藤管上树敷设时应缠绕上树，尽量美观。

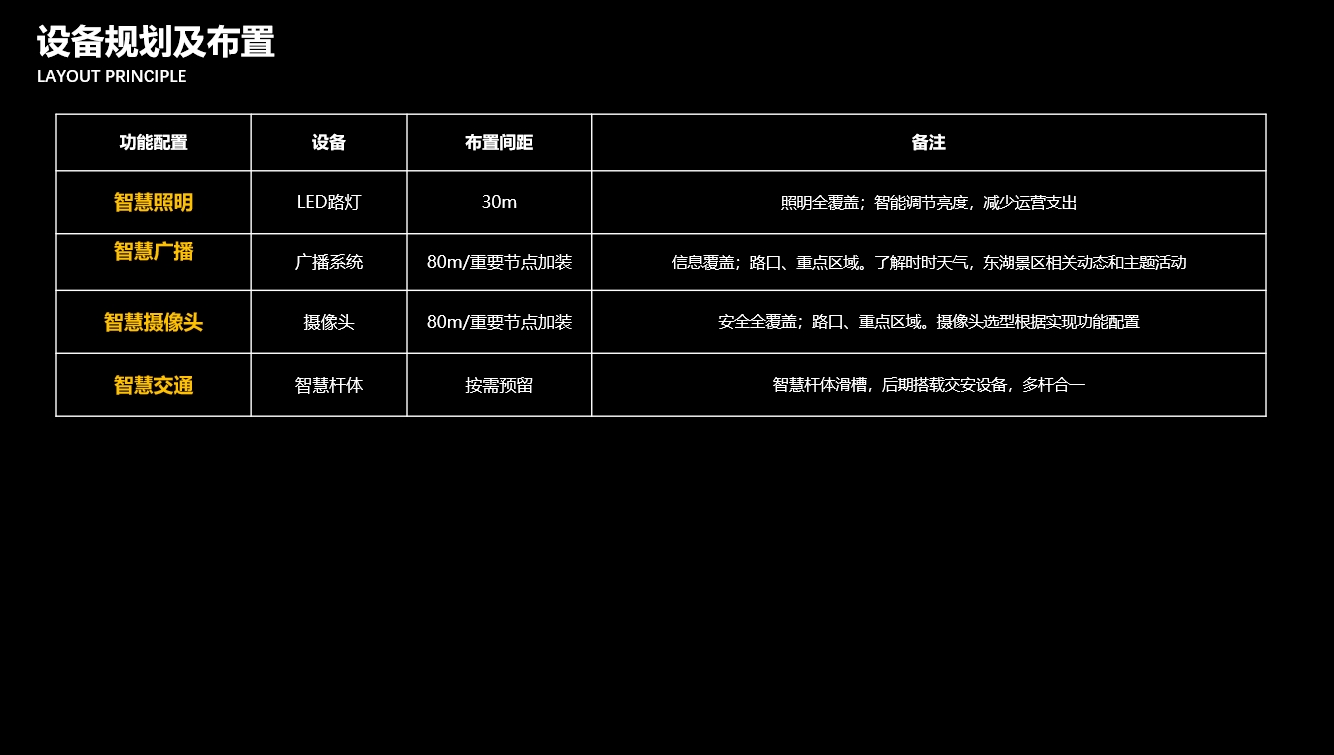

四、智慧功能全覆盖、集成多项智慧功能，优化使用体验。

项目实际运行评价：

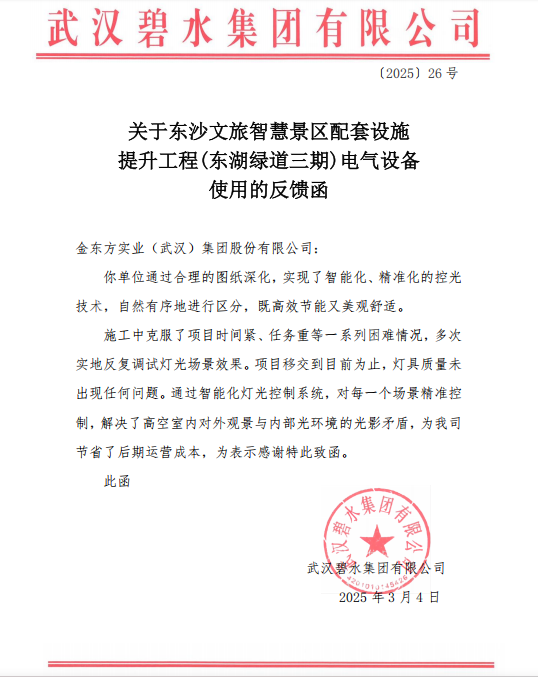

金东方实业(武汉)集团股份有限公司：
你单位通过合理的图纸深化，实现了智能化、精准化的控光技术，自然有序地进行区分，既高效节能又美观舒适。
施工中克服了项目时间紧、任务重等一系列困难情况，多次实地反复调试灯光场景效果。项目移交到目前为止，灯具质量未出现任何问题。通过智能化灯光控制系统，对每一个场景精准控制，解决了高空室内对外观景与内部光环境的光影矛盾，为我司节省了后期运营成本，为表示感谢特此致函。
