项目简介：
沪杭甬高速公路杭州市区段改建工程公路项目及沪杭甬高速公路杭州市区段改建工程（机场轨道快速合建段），是杭州亚运会的重大交通基础设施保障项目，是亚运村重要集散通道。本次设计范围全长约23.6公里，其中改建里程21.316公里。北起乔司枢纽，南至红垦枢纽。 根据杭州《亚运照明导则》的整体思想进行统一规划。顺应杭州亚运期间的建设需求，高起点筹划城市夜景发展体系，坚持理念创新，用先进的规划技术指标引导城市照明建设。持续擦亮“恋上夜杭州”金名片，提升城市夜景感知度和幸福度，努力营造“国内领先、世界一流”的夜景照明环境，创造丰富的夜间旅游体验，用光影打造城市飘带，打造区域文化光标，展现国际化城市新形象。

项目缩略图：

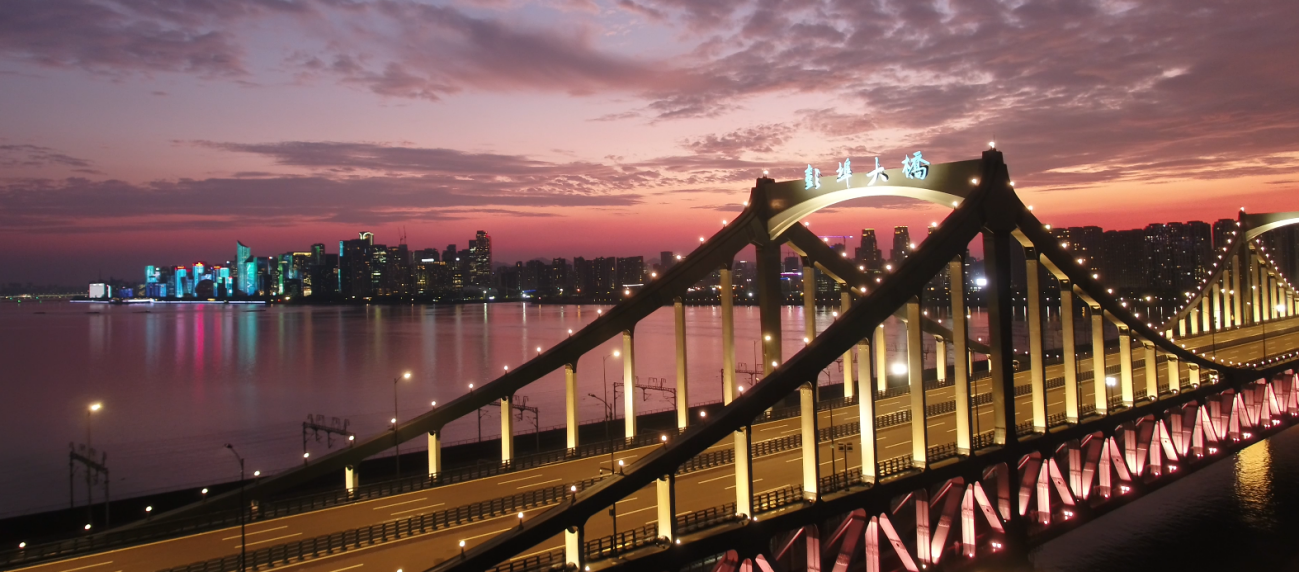

相关项目图片：

项目宣传视频：

照明技术指标：

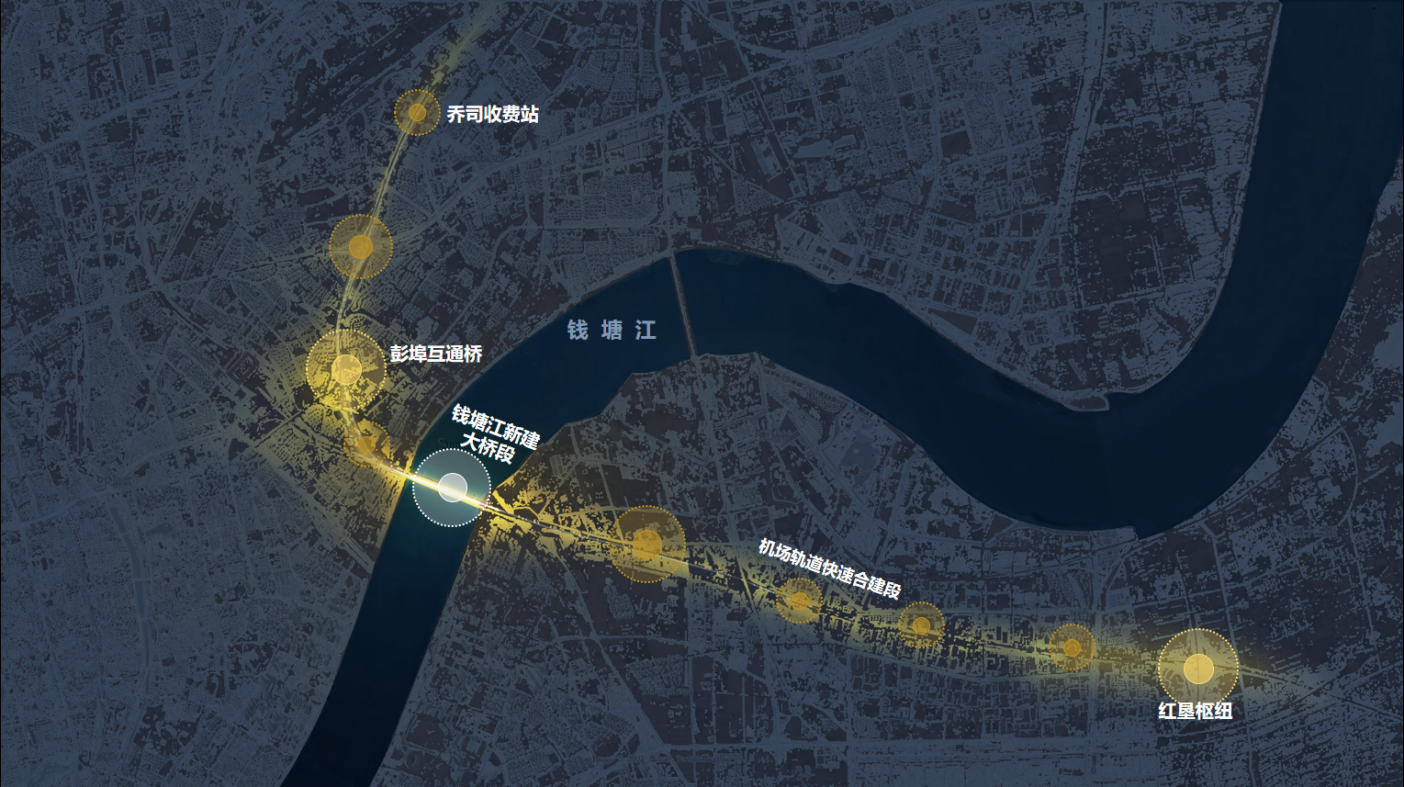

整个项目以钱塘江新建大桥段为中心进行展开设计，北至乔司枢纽，南至机场轨道快速合建段。灯具共计47200套，总用电量为1434kw。

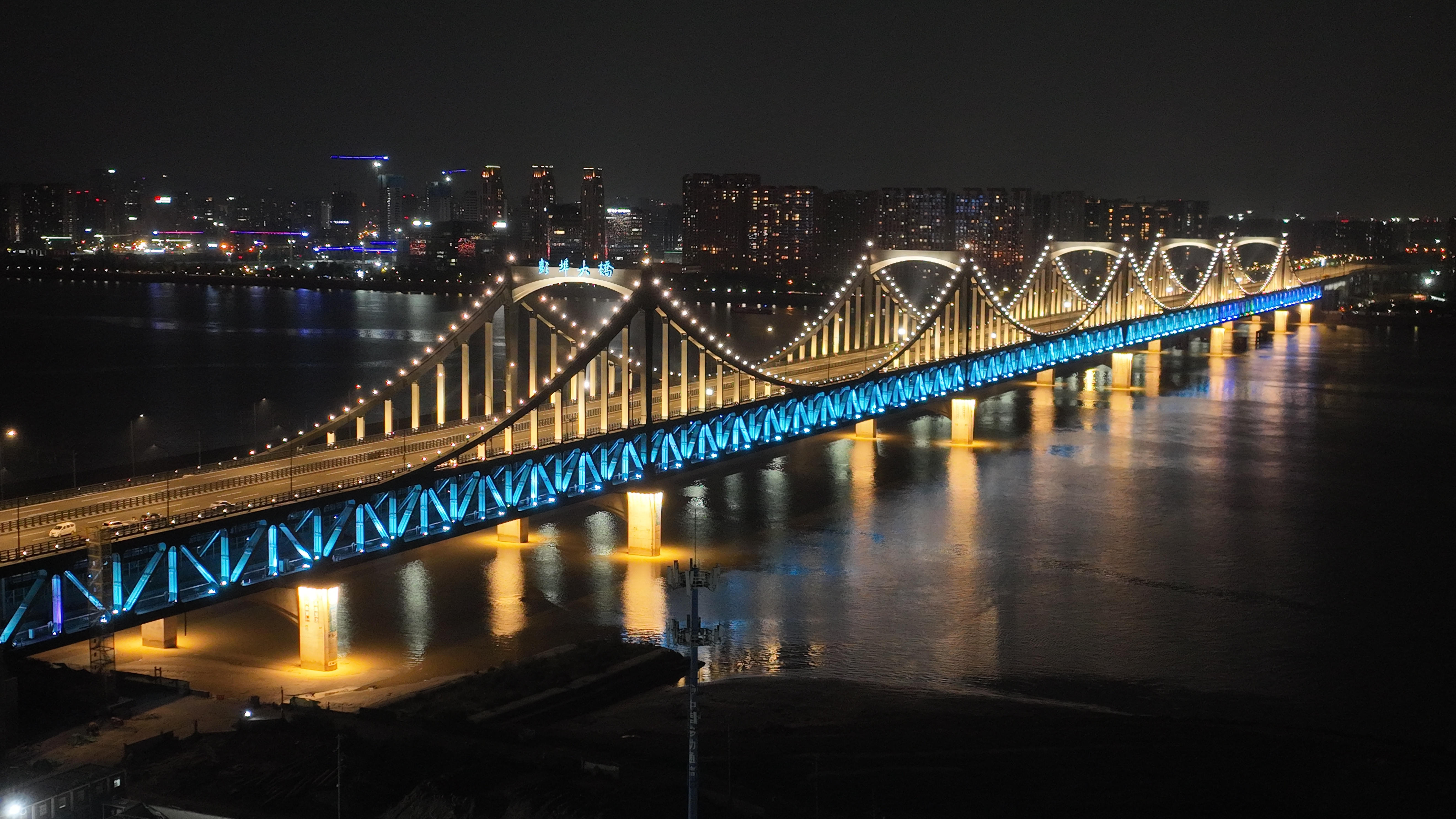

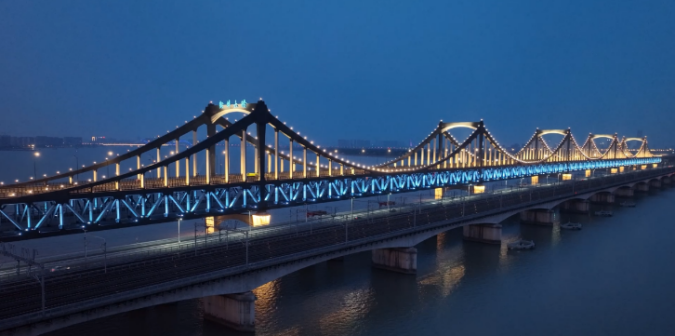

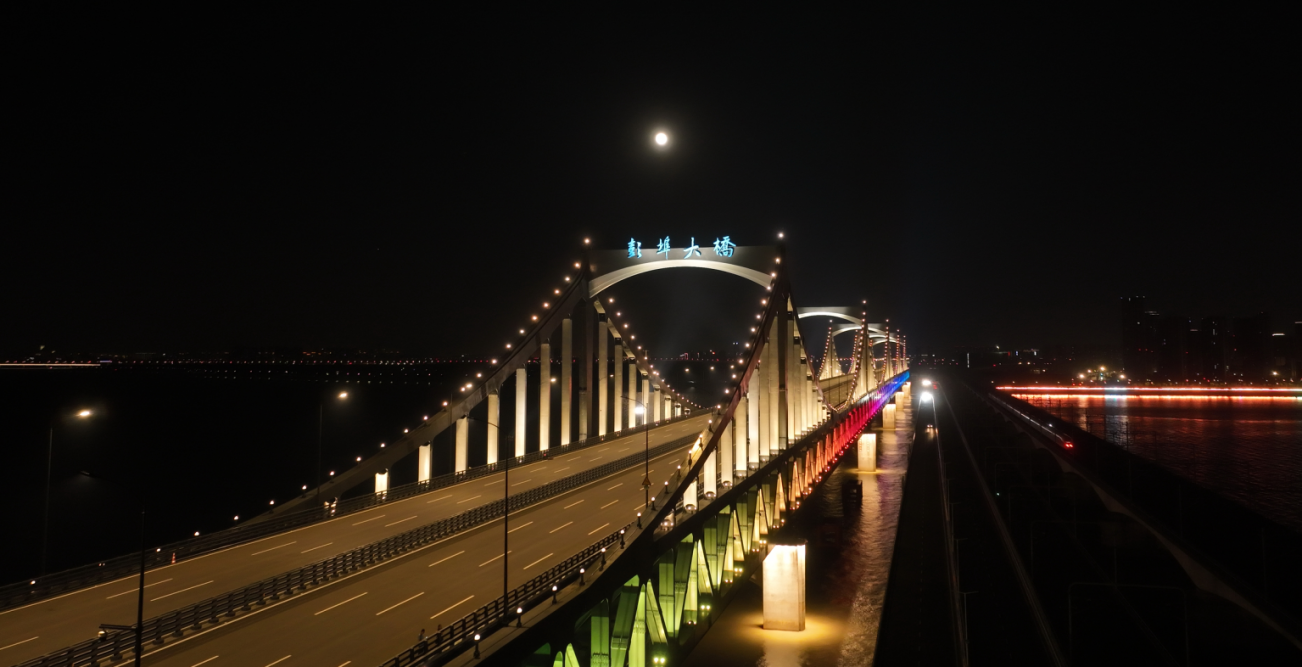

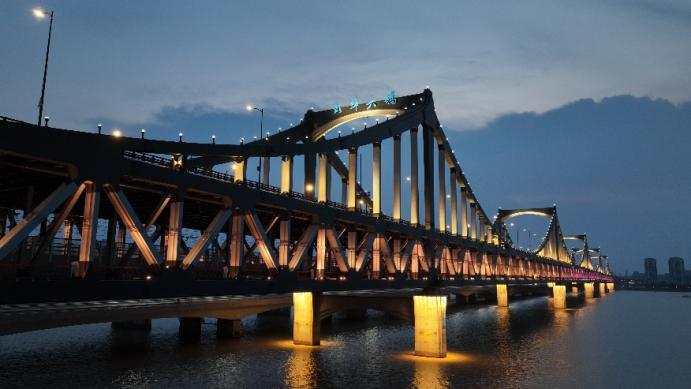

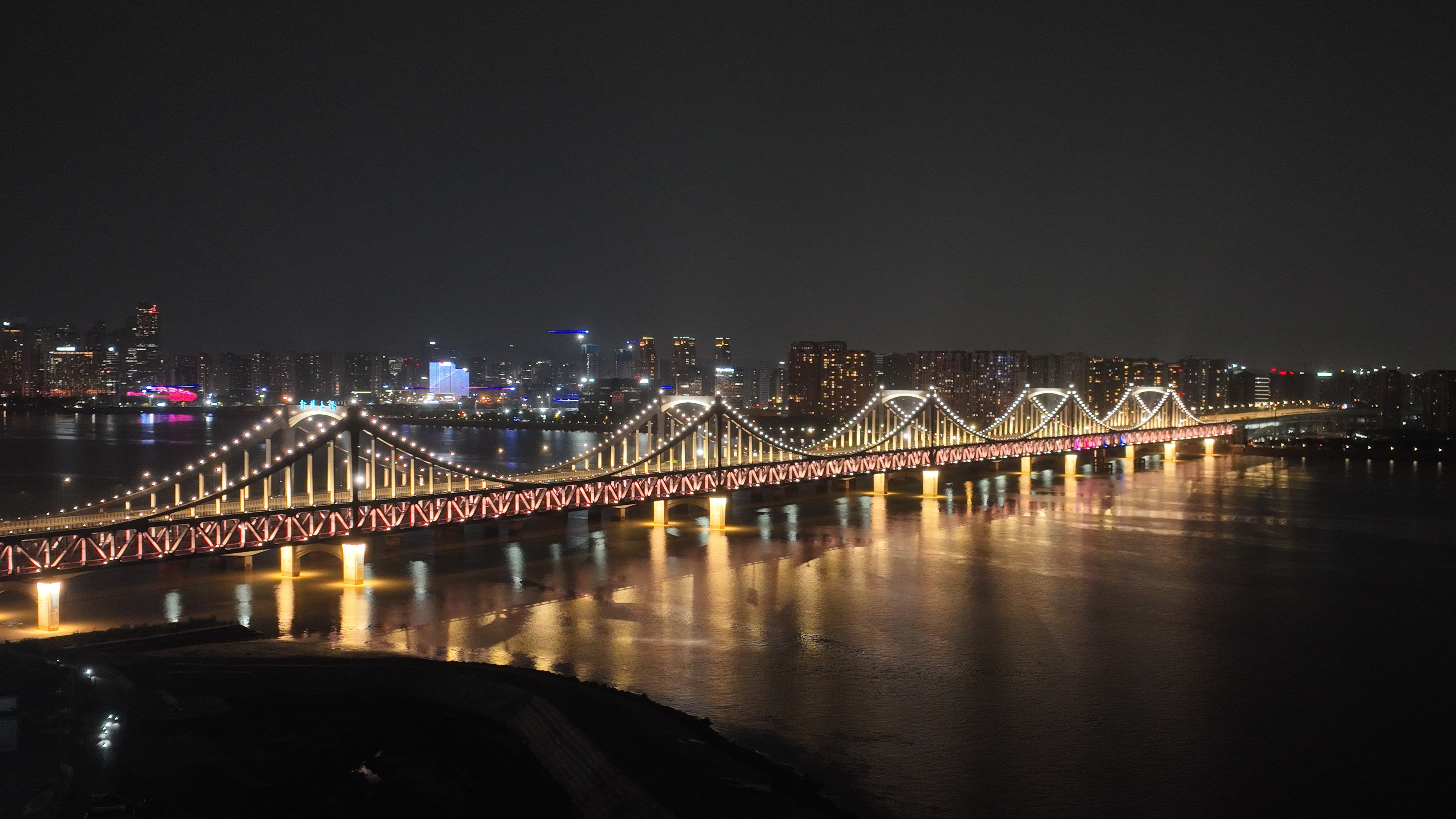

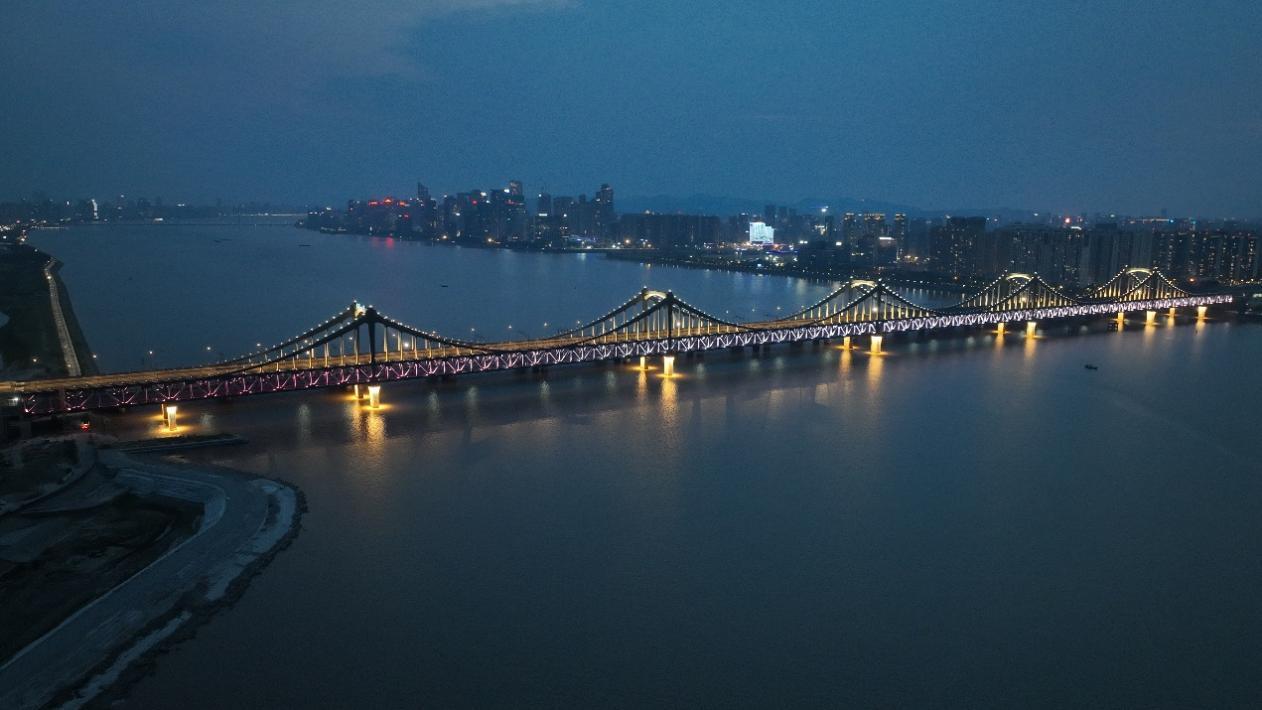

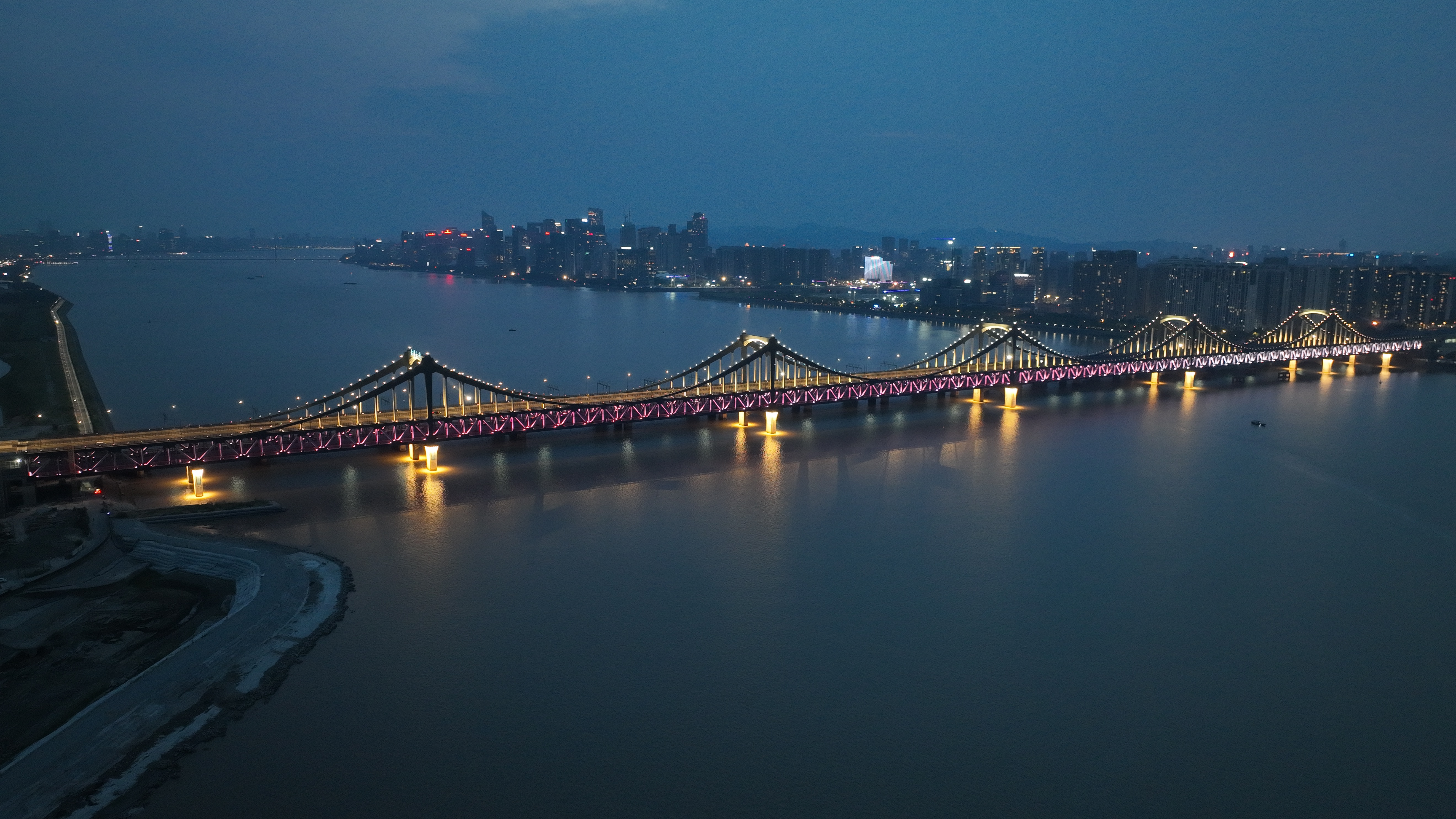

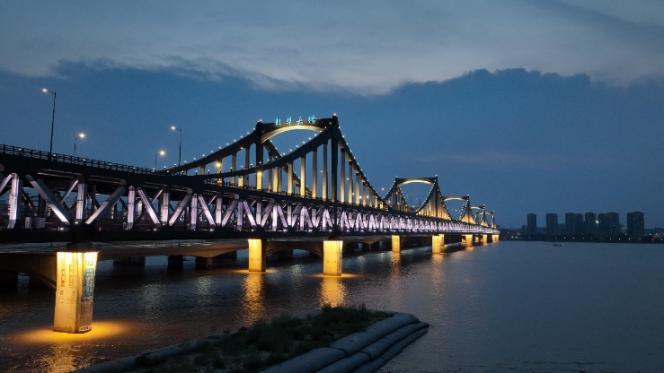

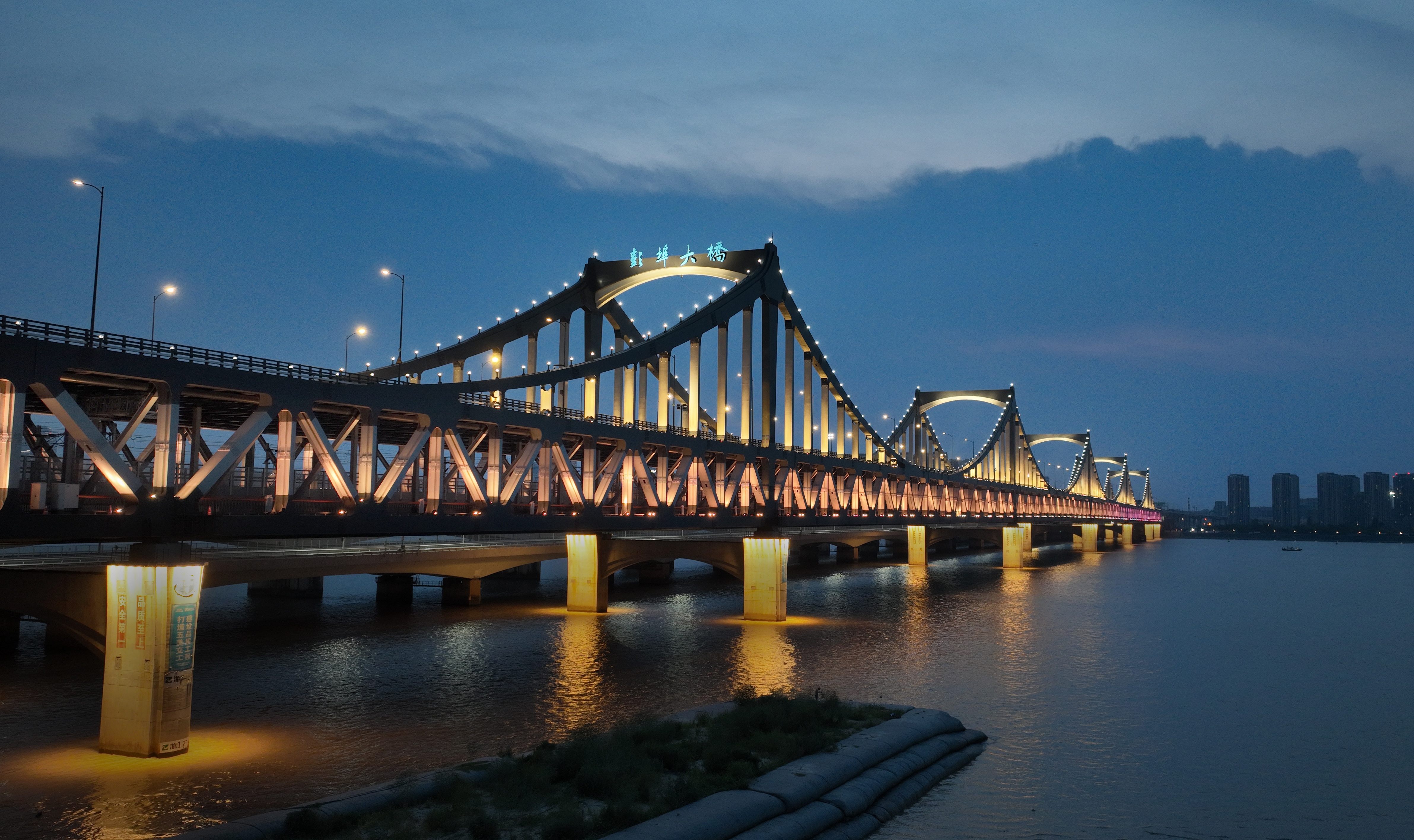

一、钱塘江新建大桥段：是杭州亚运会的重大交通基础设施保障项目。上层为双向八车道高架快速路，设计时速80km/h,下层为双线轻轨，是国内首座多跨长联公轨两用悬链形上加劲钢桁梁桥，全长1350.8米。全桥采用投光灯、轮廓灯、路灯、壁灯等共11款，合计3700套，总用电量390KW。新建500KVA箱式变压器2台为全桥照明设施供电，景观照明配电箱36台，道路照明配电箱2台。

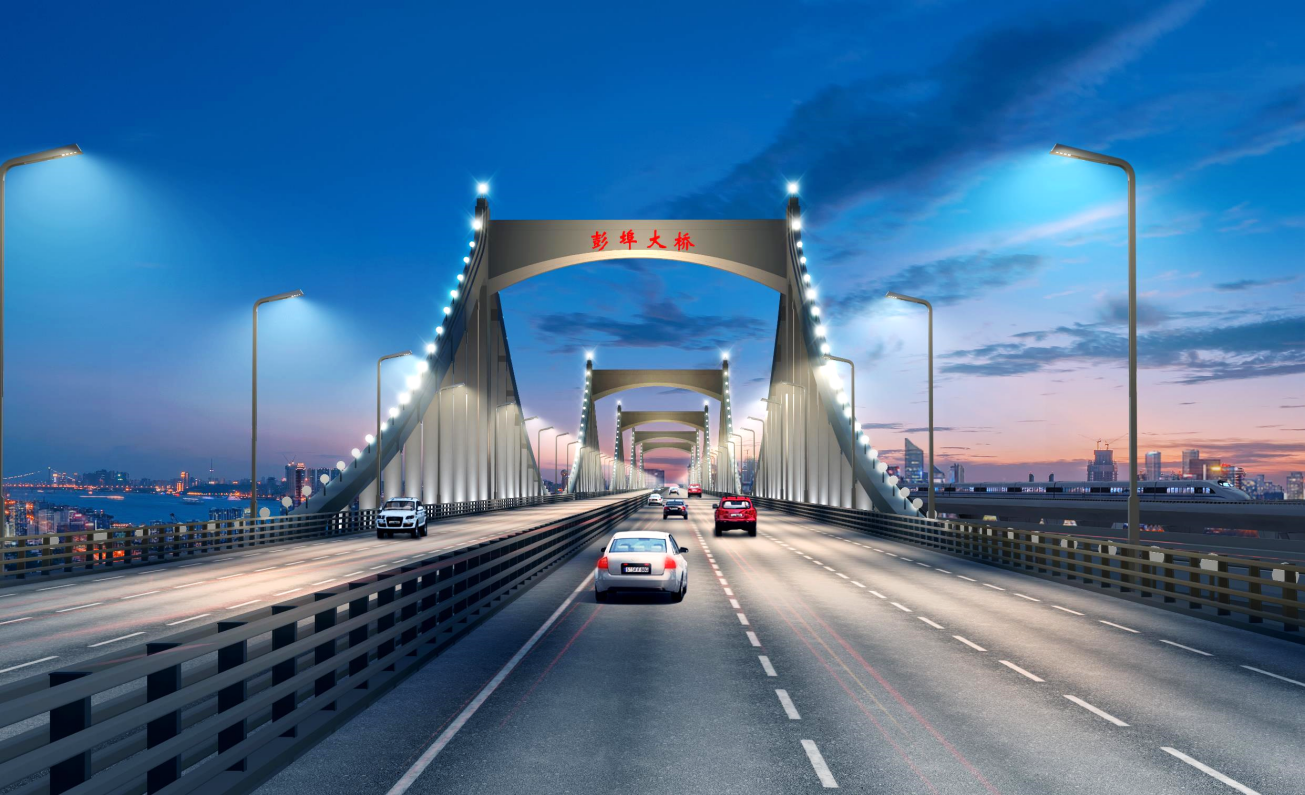

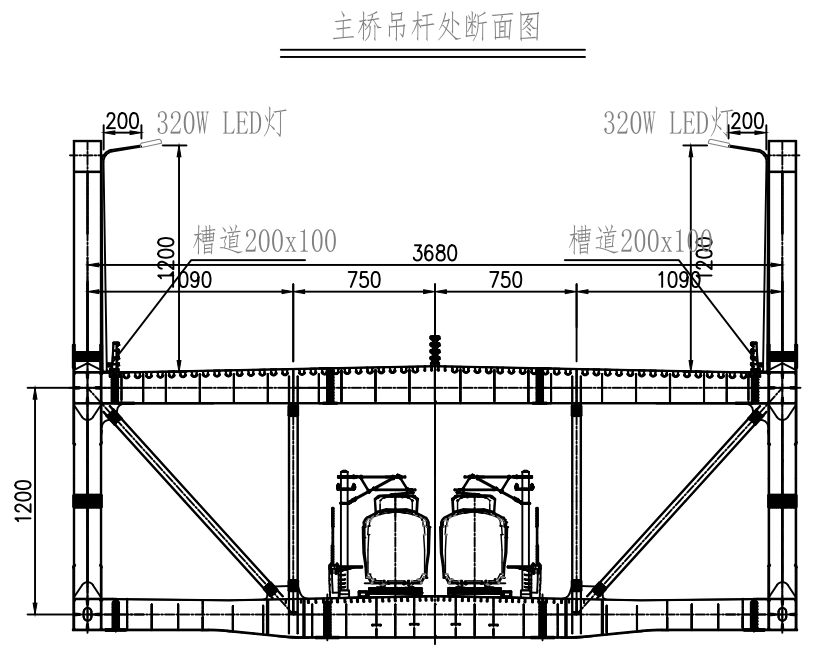

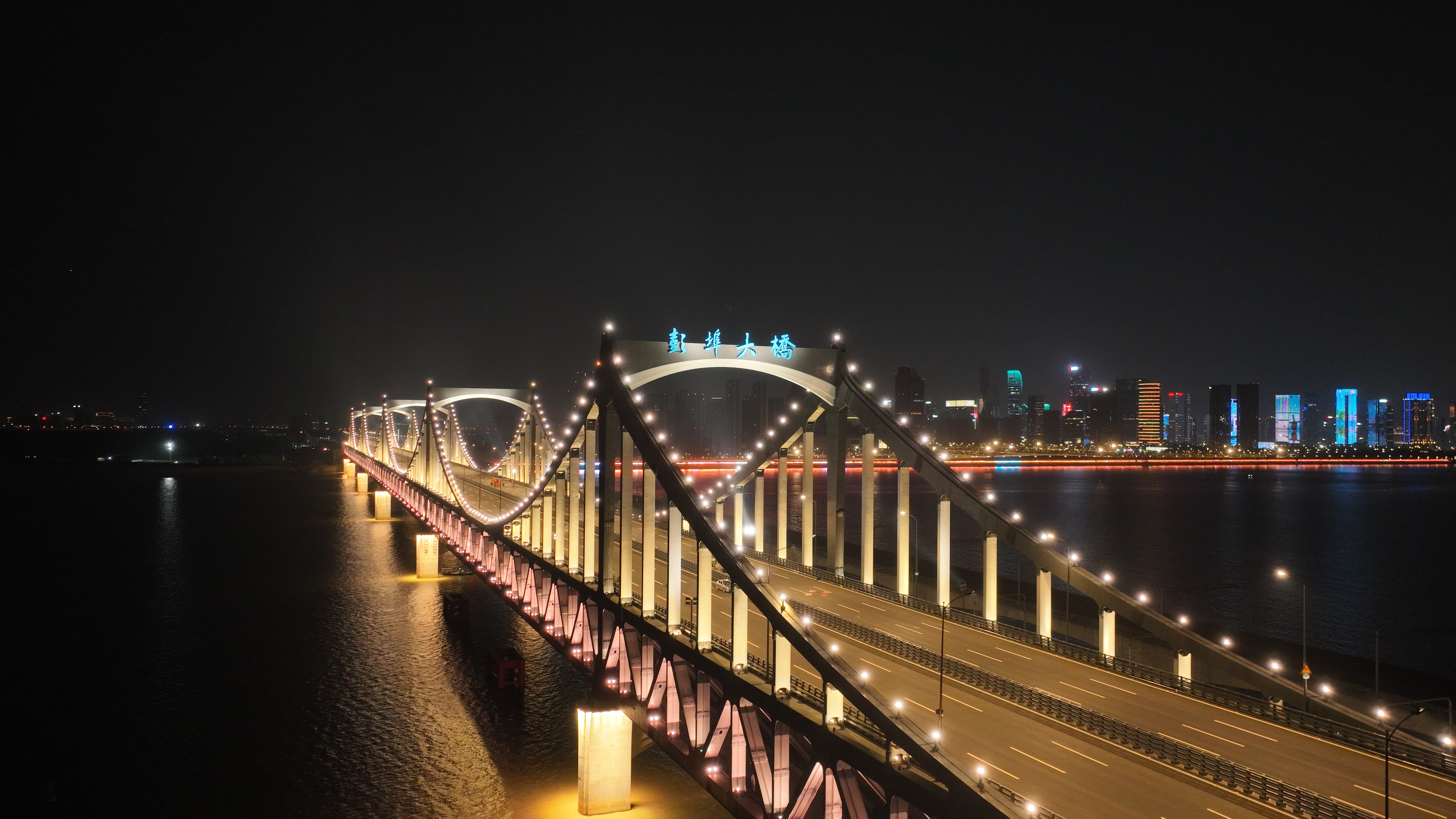

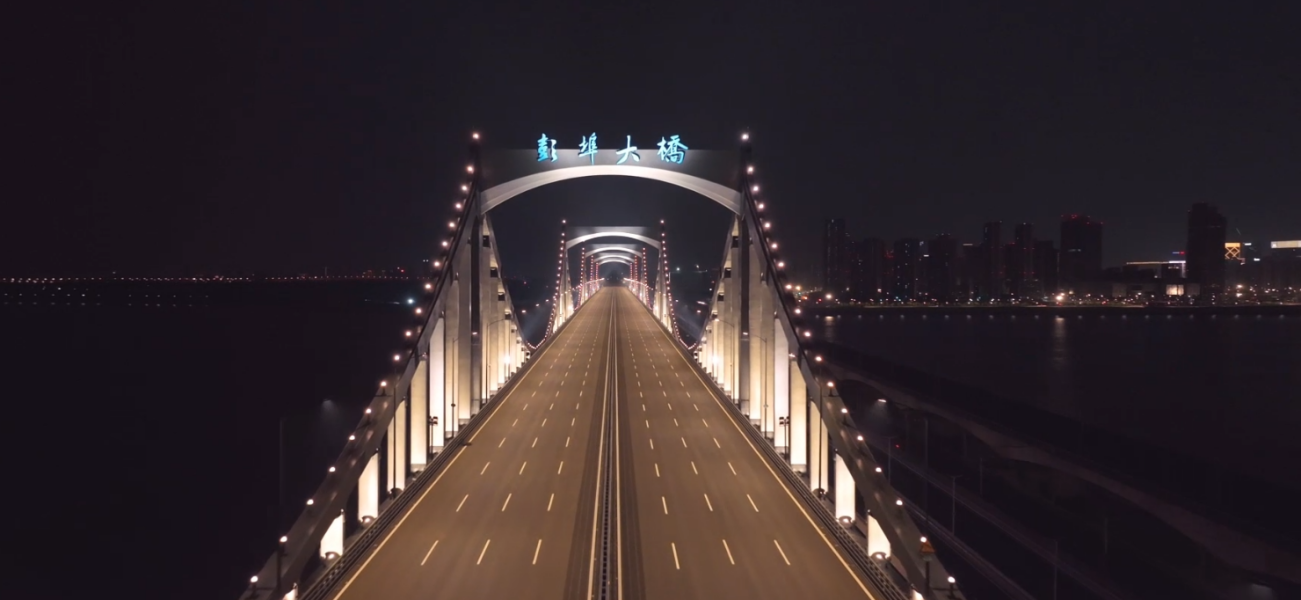

（1）上层桥梁道路照明采用双侧对称布置方式，考虑行车安全，以功能照明为主。灯具安装高度距离桥面12米，沿桥基本间隔30米，安装于桥面两侧防撞护栏外侧检修通道内，选用320W LED光源的截光型灯具。

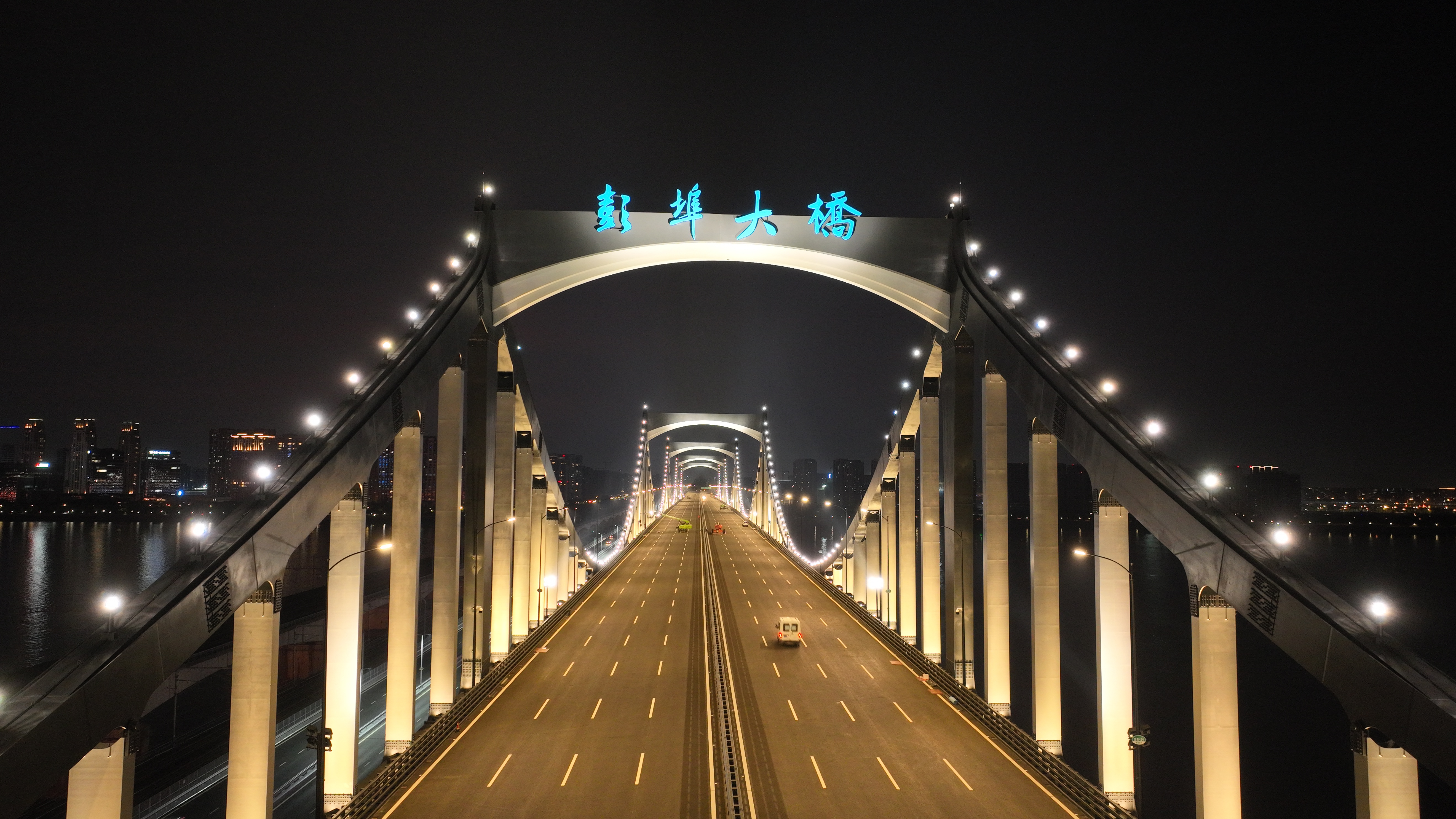

（2）大桥主弦梁有门头5个，使用光束角8°的小角度投光灯提供照明，单灯功率200W,4盏灯为一组，配备4.5米高的不锈钢灯杆，于大桥两侧隔离带对称安装，安装位置高于机动车司机视线高度，保证行车安全。

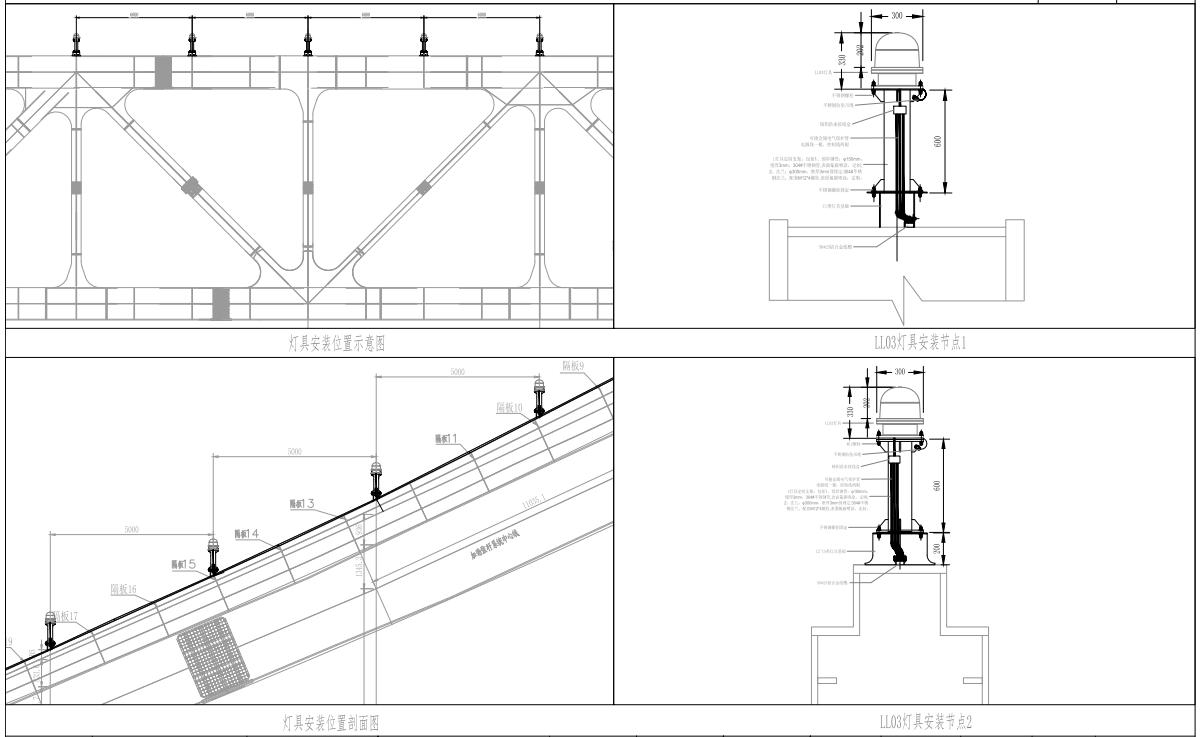

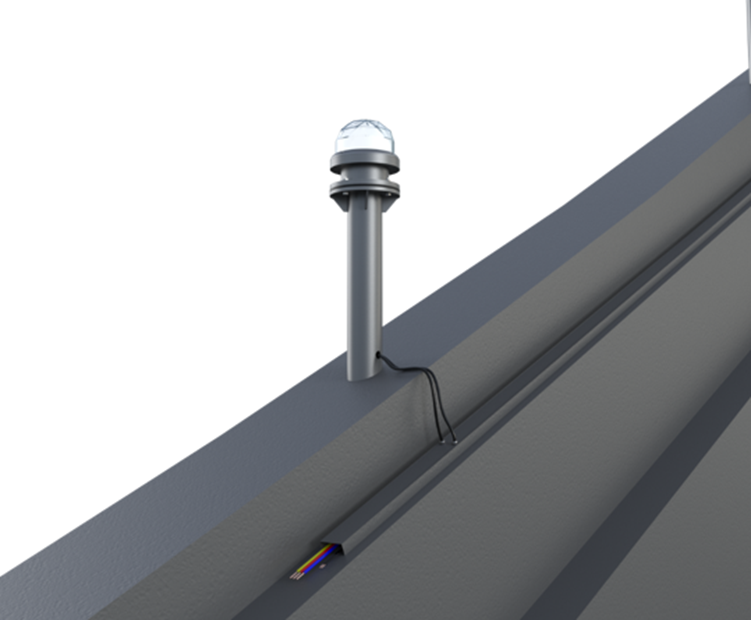

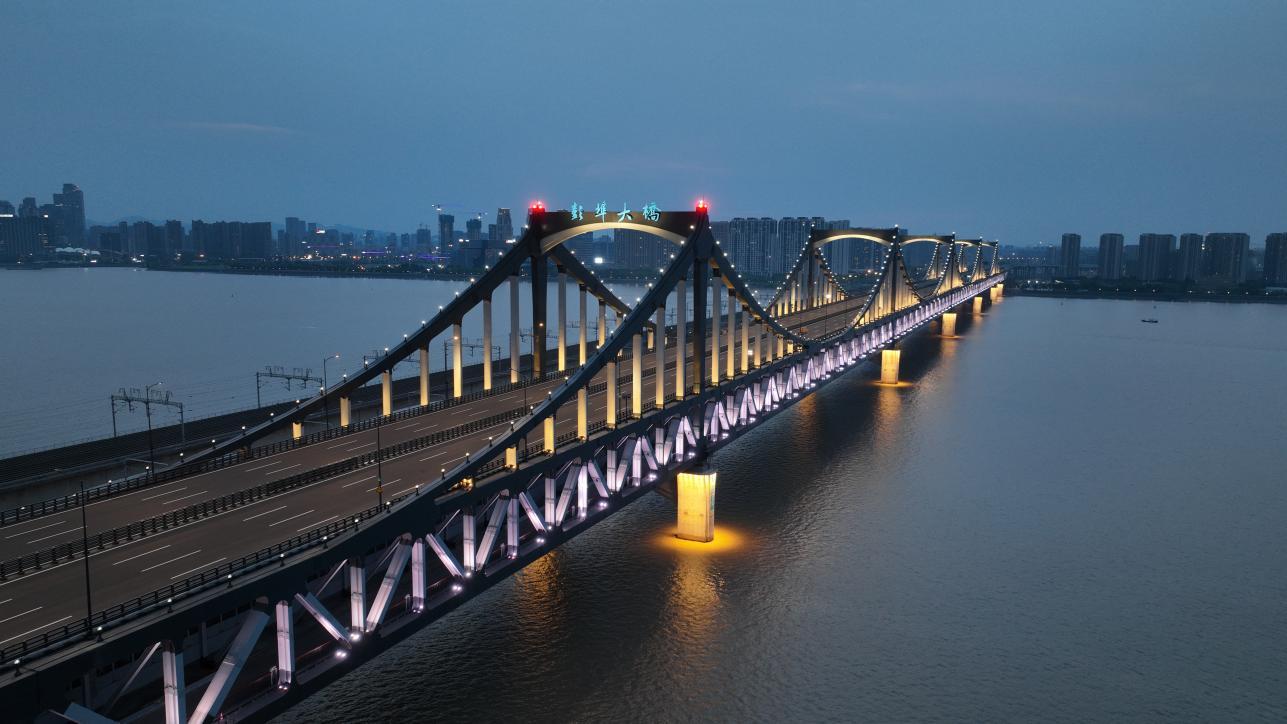

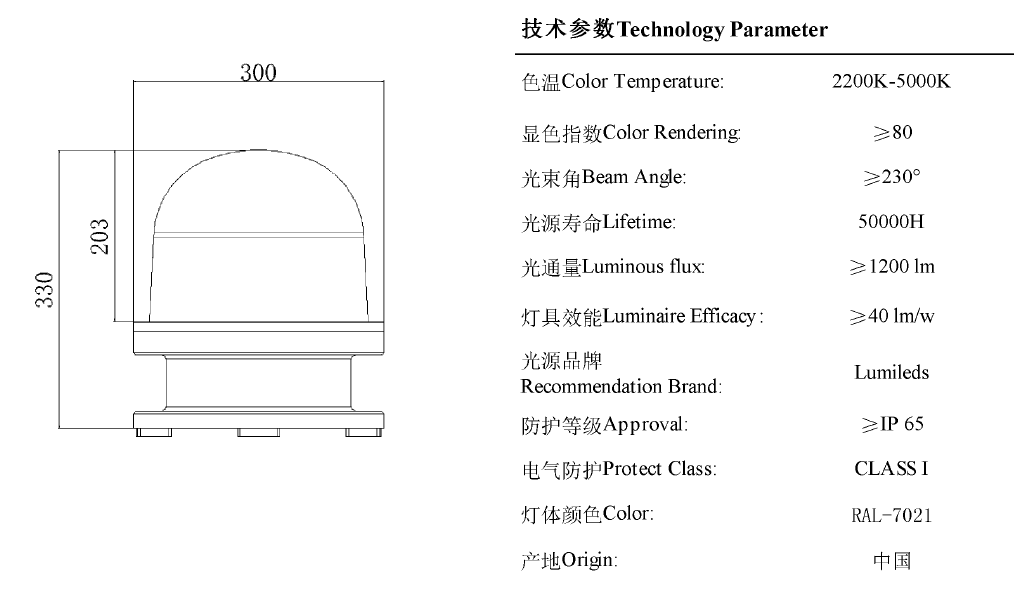

（3）大桥上层加劲弦景观灯具采用定制的30W LED轮廓灯，灯具采用Lumileds光源芯片，色温可在2200K-5000K之间自由调节，灯具发光面采用棱镜折光型发光面罩，配合压铸铝灯体在保证光学性能的同时，也具备良好散热能力。为避免车行视角的光污染，我们对每盏灯具内侧增加柔光膜，来削弱灯具眩光。

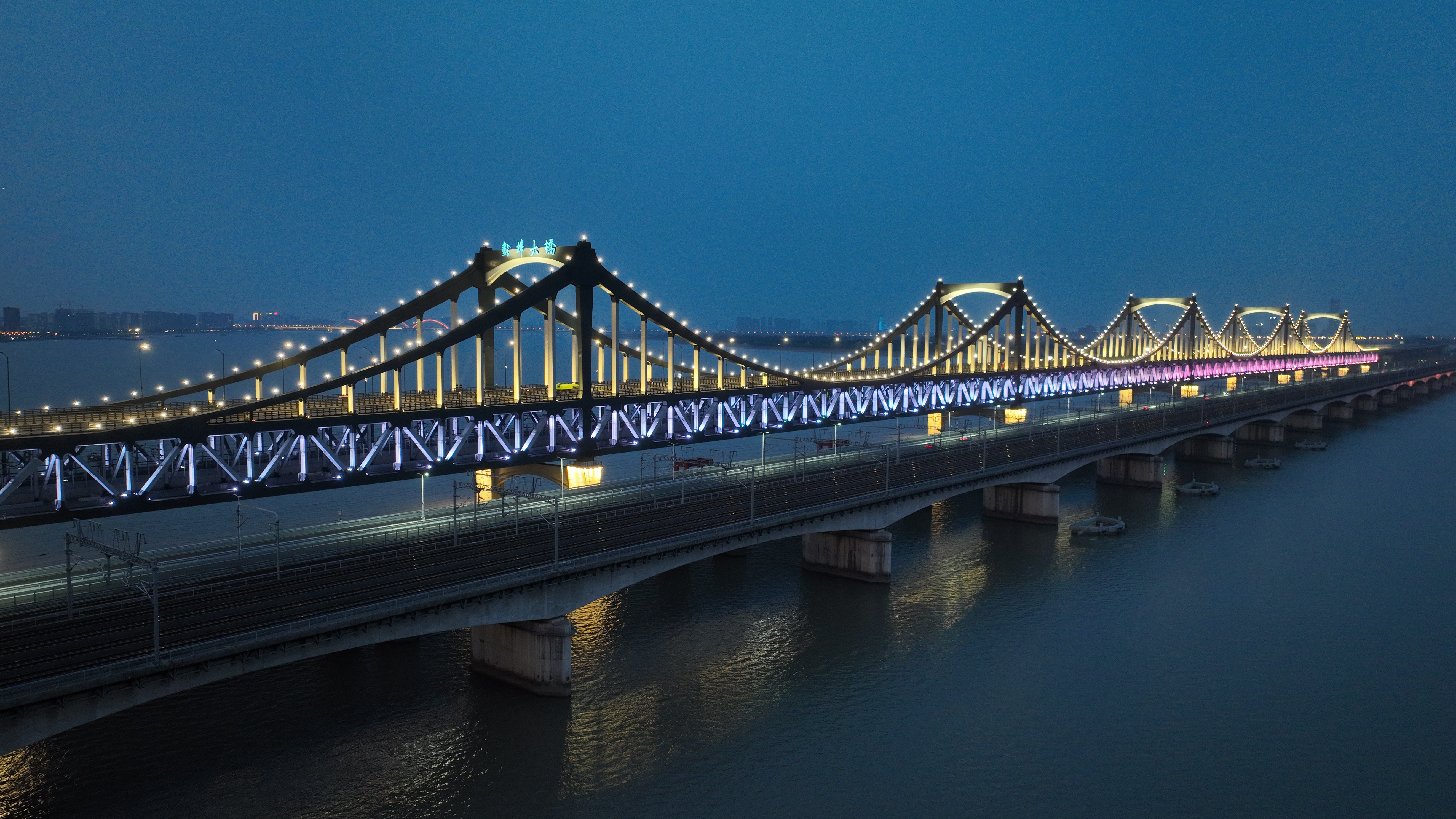

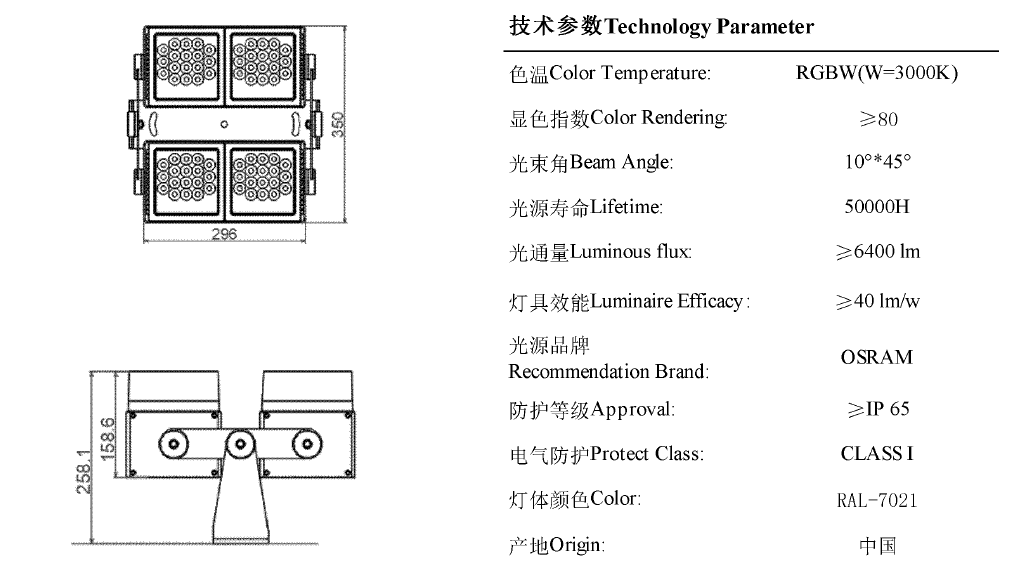

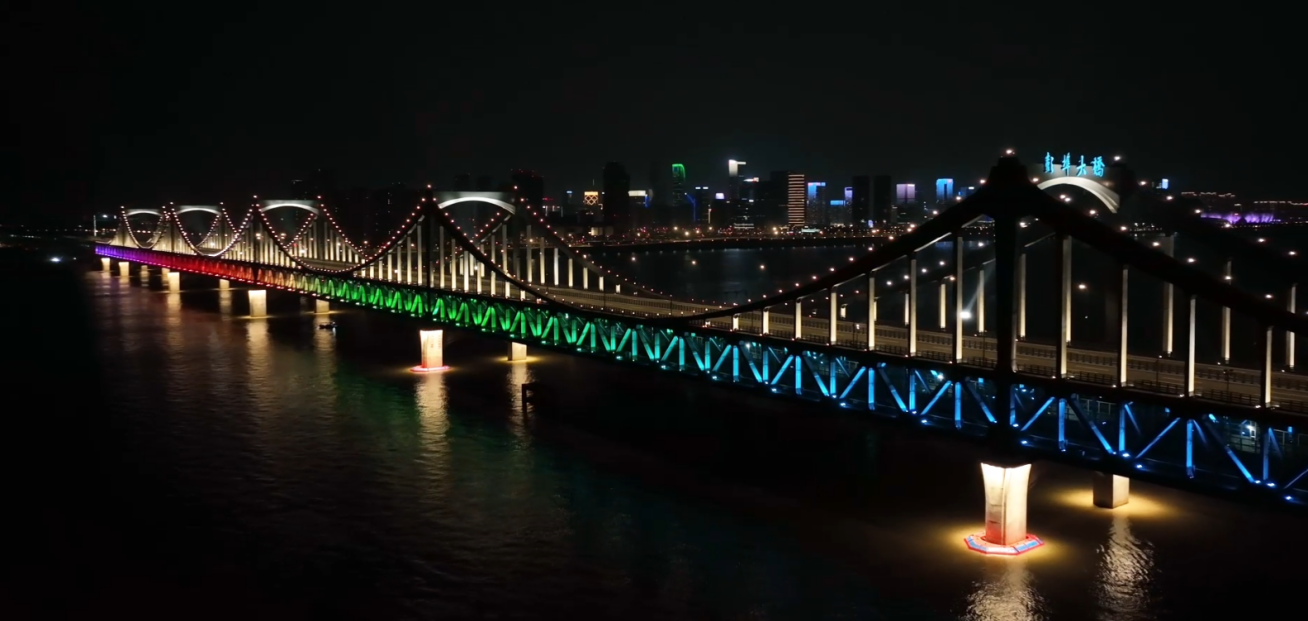

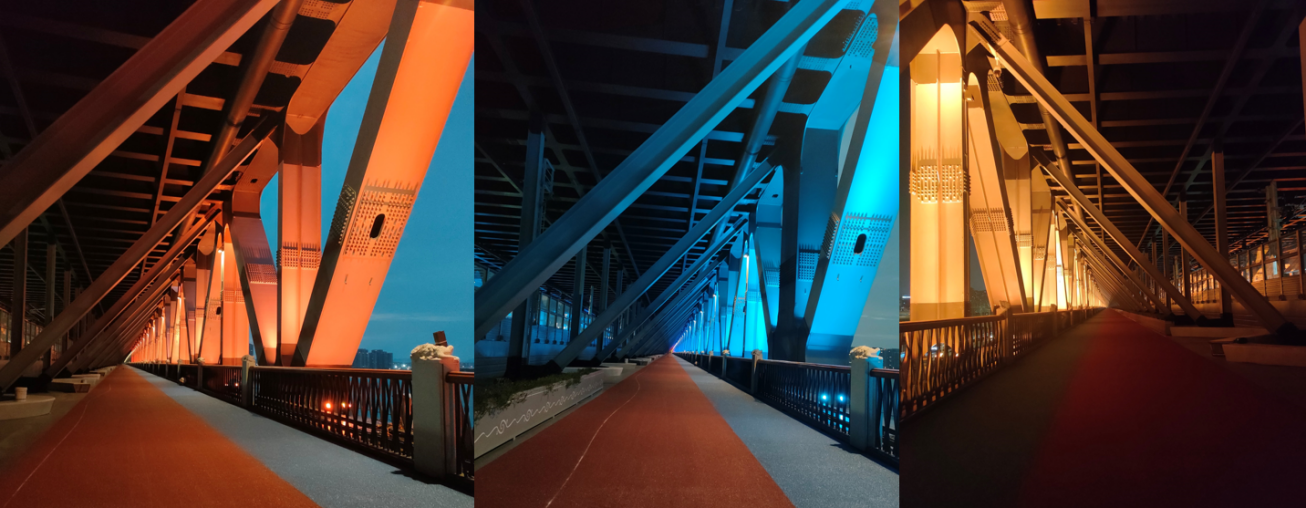

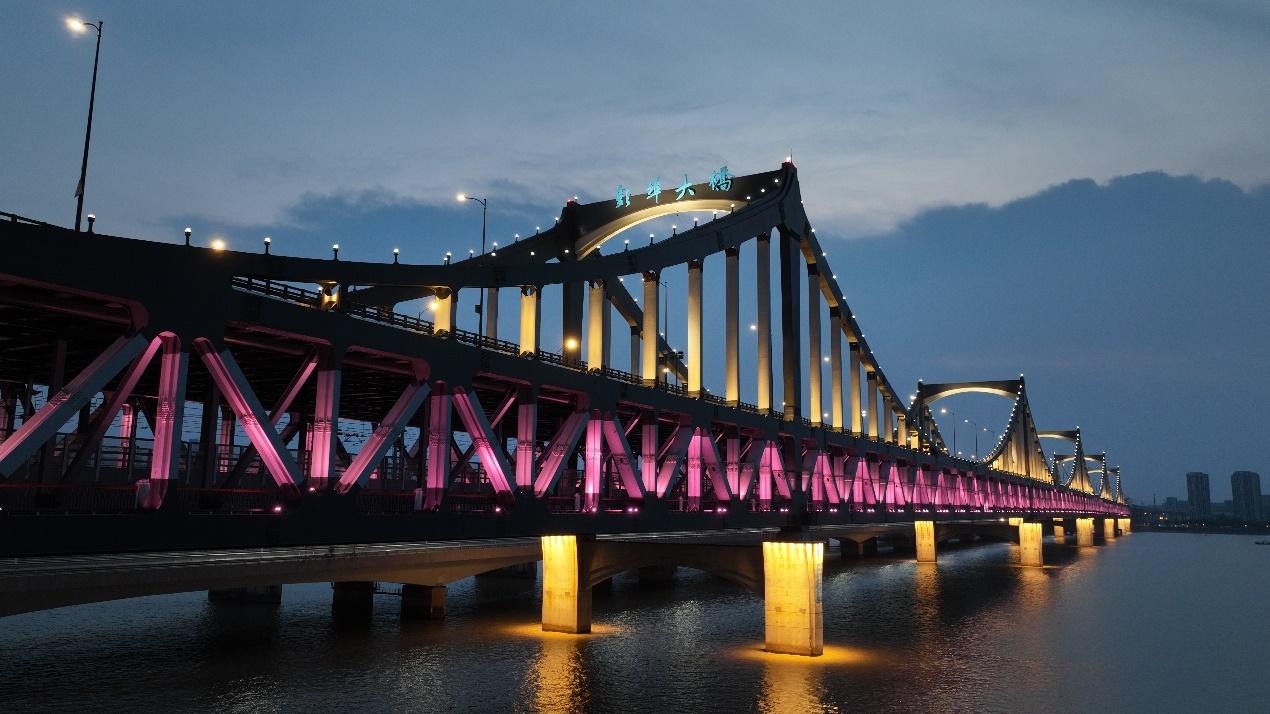

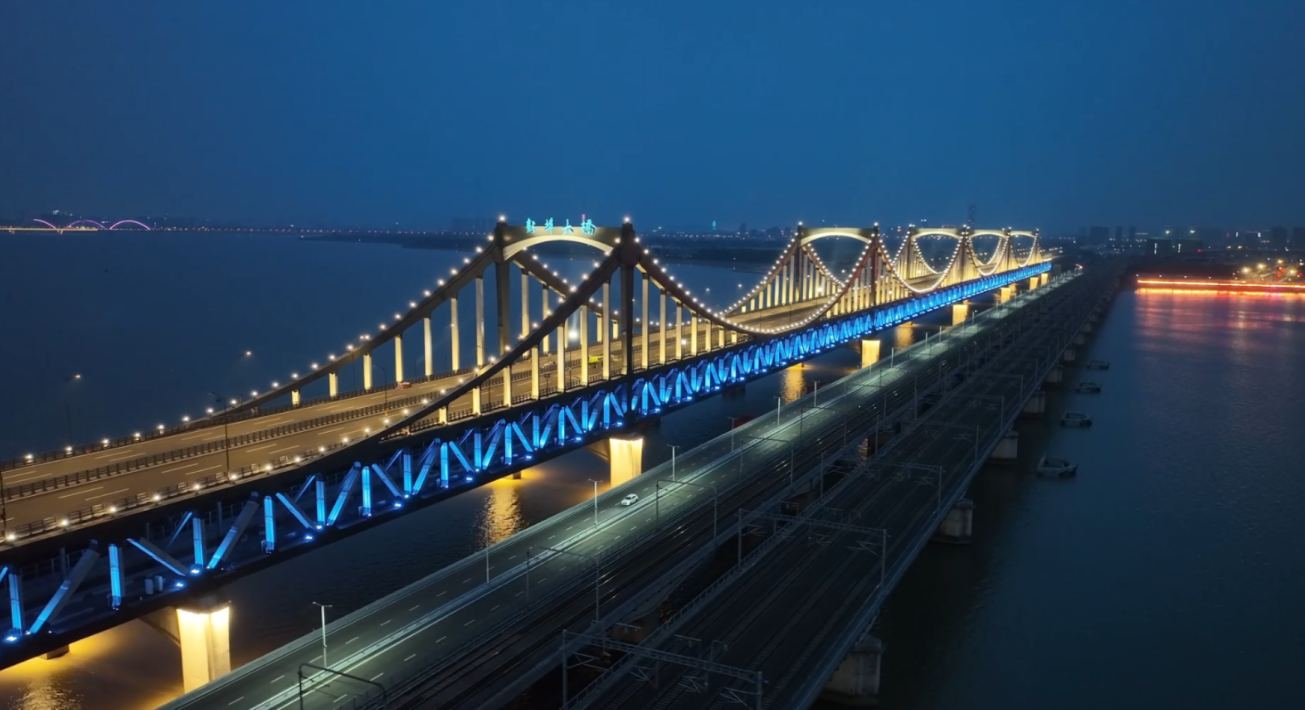

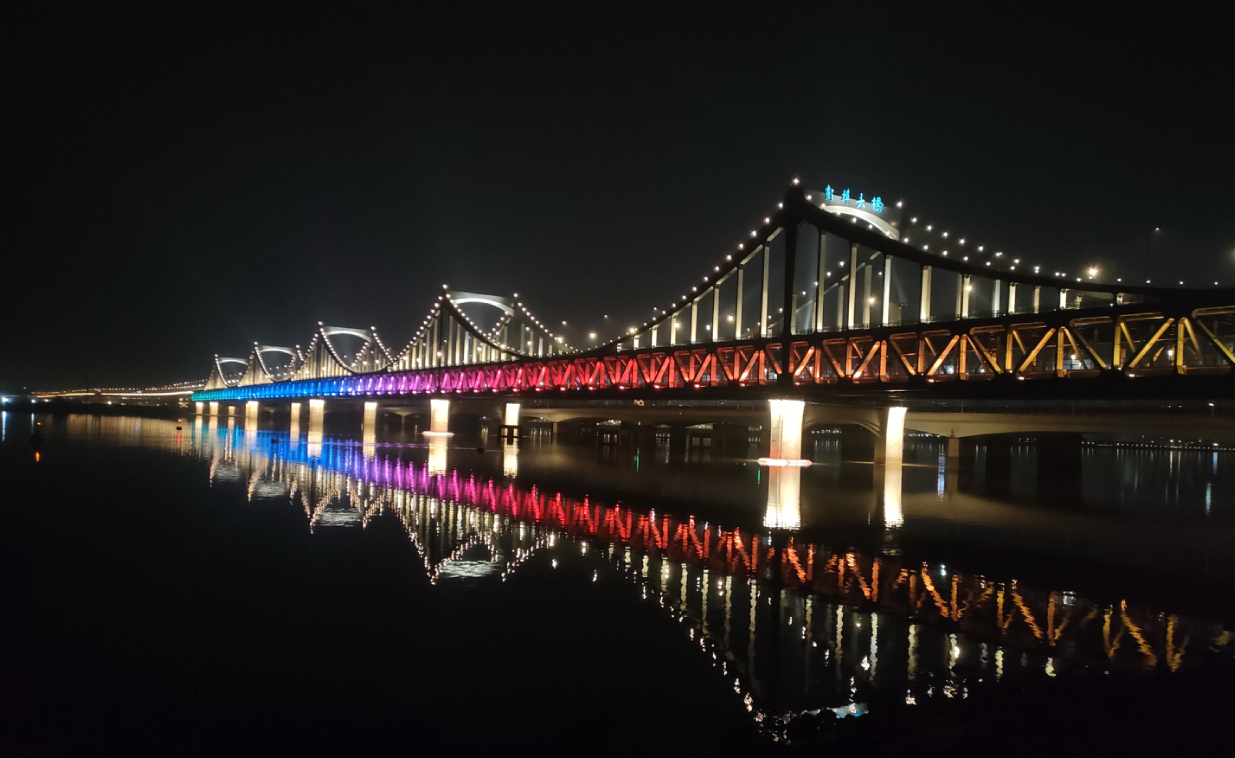

（4）大桥下层轨道层景观照明采用投光的照明手法着重渲染出钢桁架本身的结构美感，可根据不同主题进行光影变化。灯具采用160W/80W窄光束投光灯，安装于桥梁下层V型结构柱内侧，做到见光不见灯，最大程度的减少眩光的产生，灯具采用OSRAM芯片，RGBW全彩，可通过DMX512A协议进行调光控制。

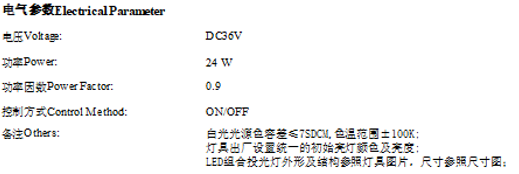

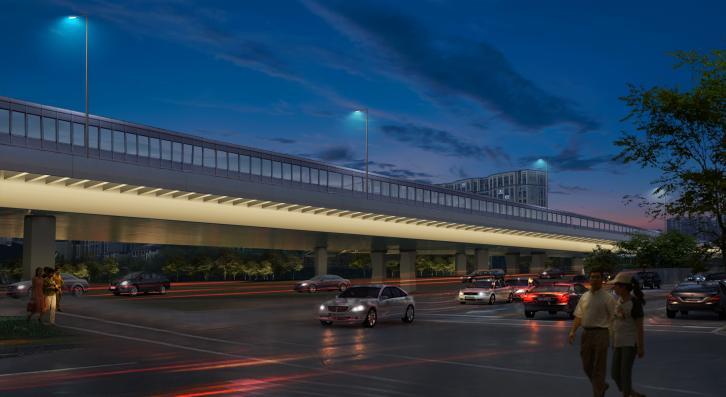

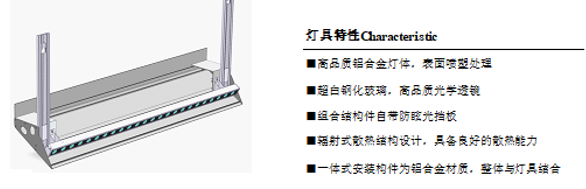

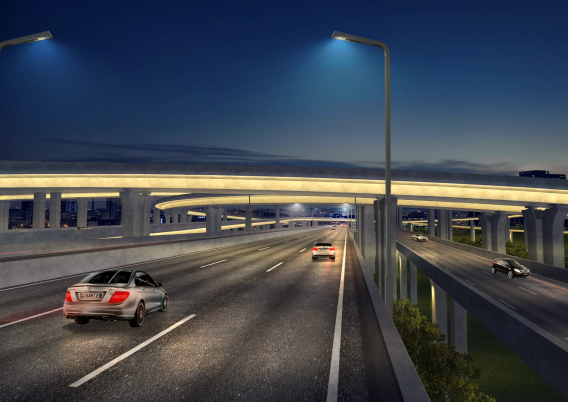

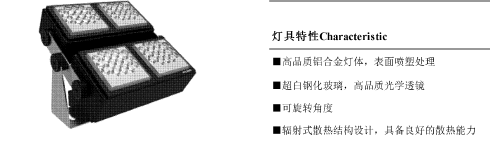

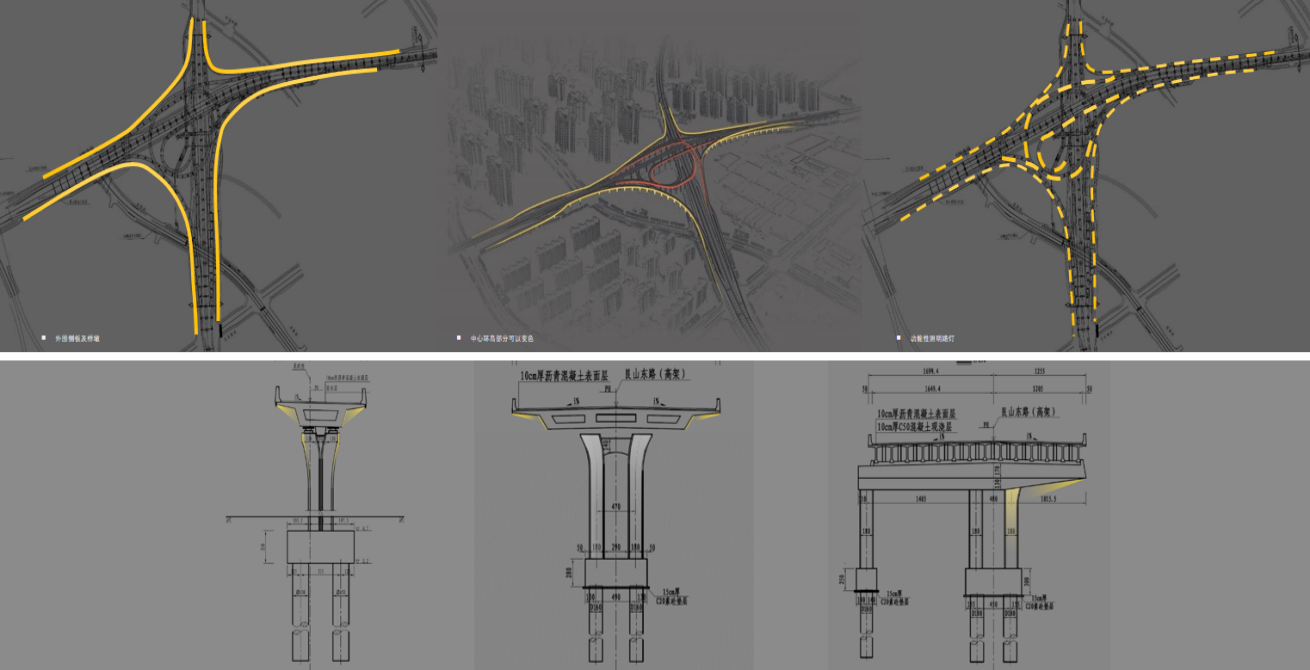

二、引桥段：以功能性照明为主，营造连续性、简洁化的交通枢纽线，营造城市飘带。主要采用BZ01 LED组合投光灯，灯具总计约4350套，安装于桥体防撞墙外侧，采用连续安装的方式照亮桥腹。

节能措施及效果：
（1） 照明光源：选用高效节能、寿命长的LED产品，镇流器按光源要求配置，并满足相关能效标准的要求。
（2）照明灯具：选用功率因数不小于0.9的灯具。
（3）智能控制系统：本项目控制系统采用“一把闸刀”控制系统，接入杭州市市容景观发展中心进行集中控制，是照明节能措施之一。
（4）本项目LED灯光控制系统采用标准DMX512协议控制，主控室设置于大桥东南侧桥头堡控制室内，实现全桥灯光系统的动态效果展示。同时根据灯光场景设置：平日模式、赛事模式、节日模式。通过不同的灯光模式实现节能减碳的目的。

照明设计创新点：

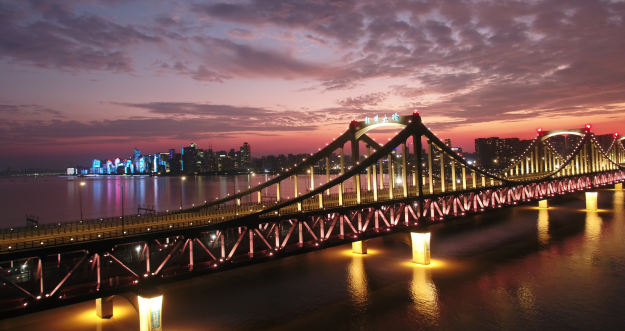

一、钱塘江新建大桥段：以钱塘大潮的“潮”为主要设计灵感，以投光照明方式营造桥体的层次感、通透感、厚重感，体现工业风特征， “钢桥飞架、长虹卧波”等章节，体现奔流不息、勇立潮头的钱塘精神，通过光影流水、追逐变化，赋予桥体本身的动态美感，也是江景天际线的点睛之笔和文化光标。

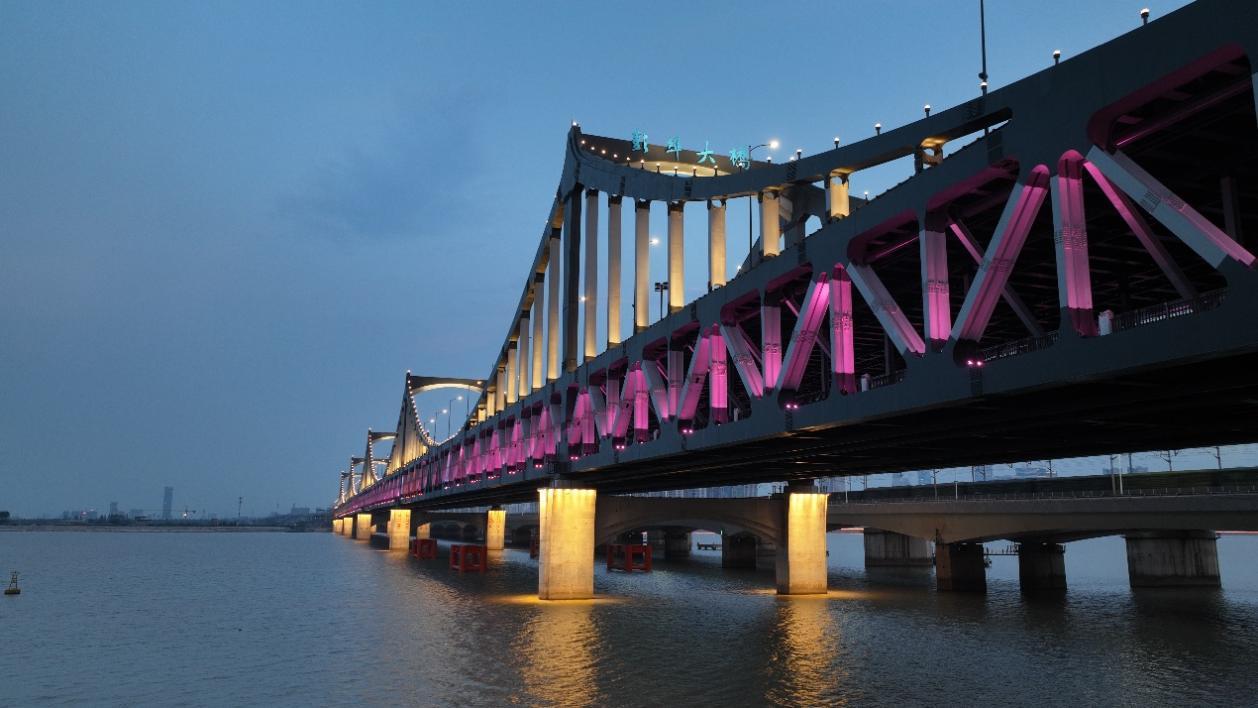

二、光色选取上遵循亚运主色系，以“虹韵紫”为主，“映日红、水墨白、月桂黄、水光蓝、湖山绿”为辅的色彩系统，遵循淡妆浓抹的原则。

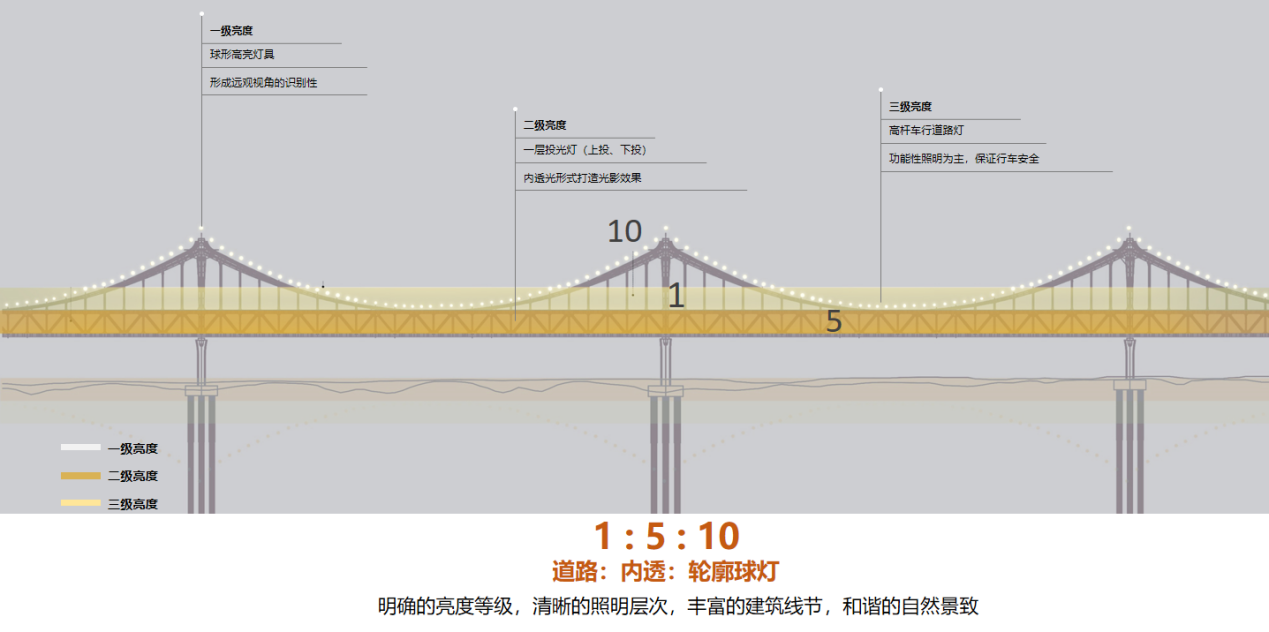

三、在整体设计中，我们以1:5:10的亮度等级来划分桥梁层次，用较为简洁的照明方式呈现桥梁的经典与永恒，达到远观视角高识别性。通过光影形成 “可呼吸”、“可涌动”的效果表现，营造桥与人、桥与杭州、桥与未来三大主题情景，打造区域识别性、差异化。

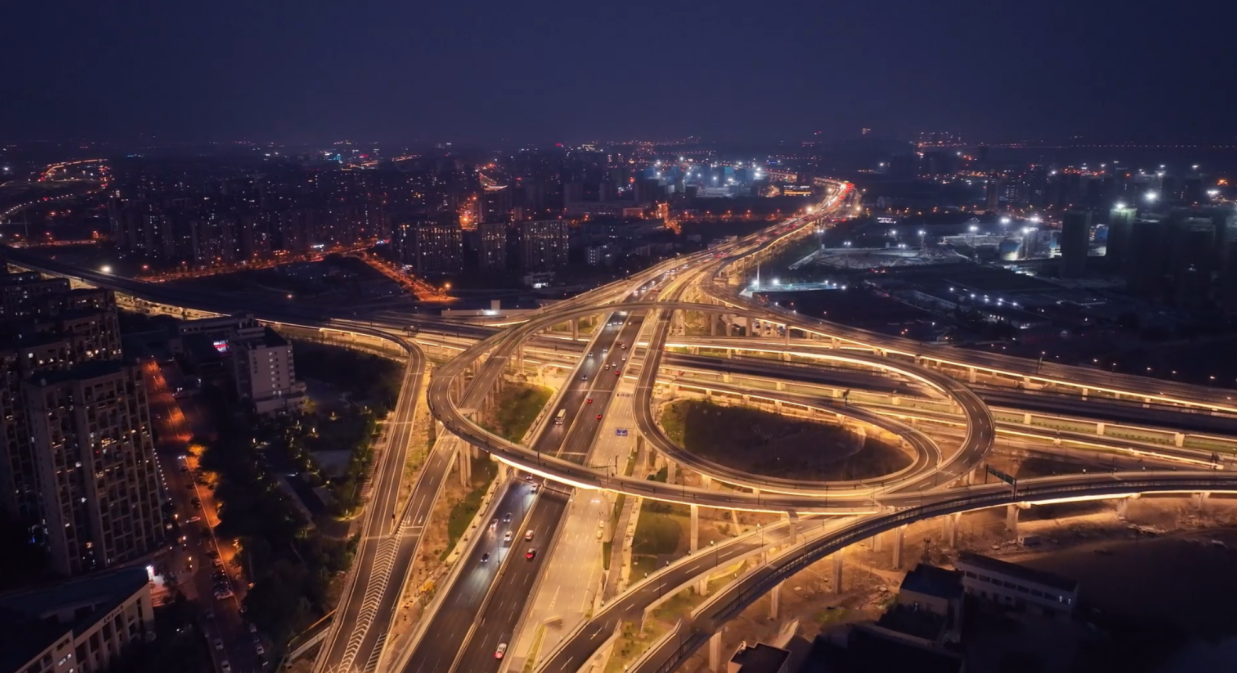

四、引桥部分：灯光形式统一，打造区域光影飘带, 彭埠互通、通城互通是这条光影飘带上的璀璨的明珠。

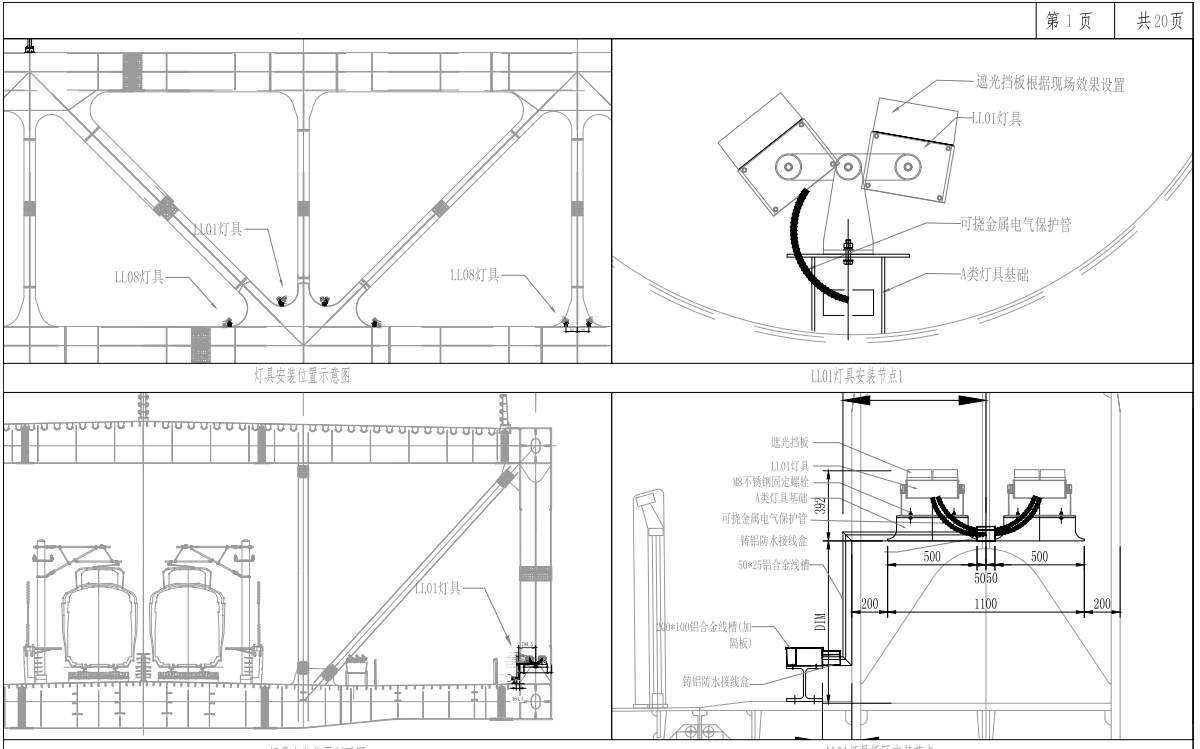

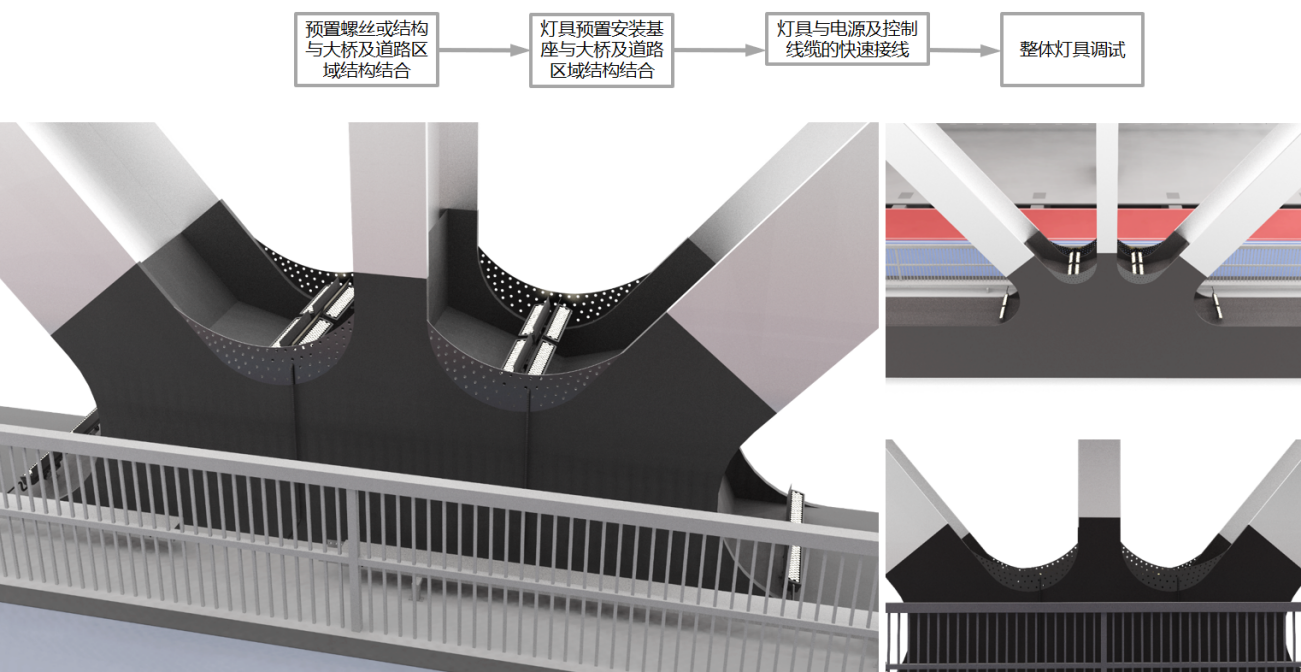

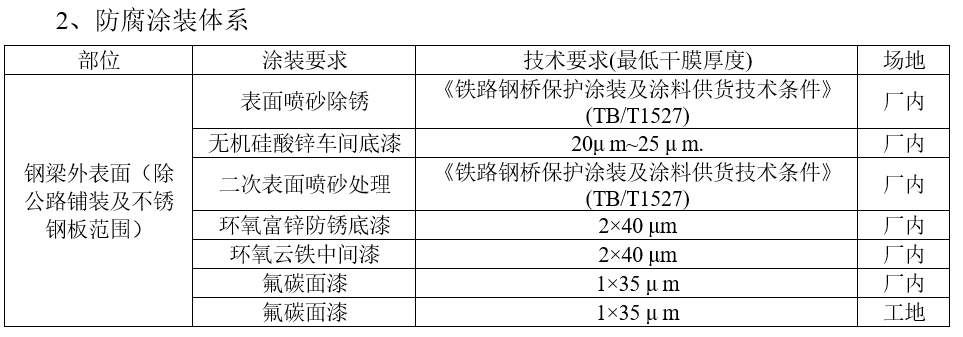

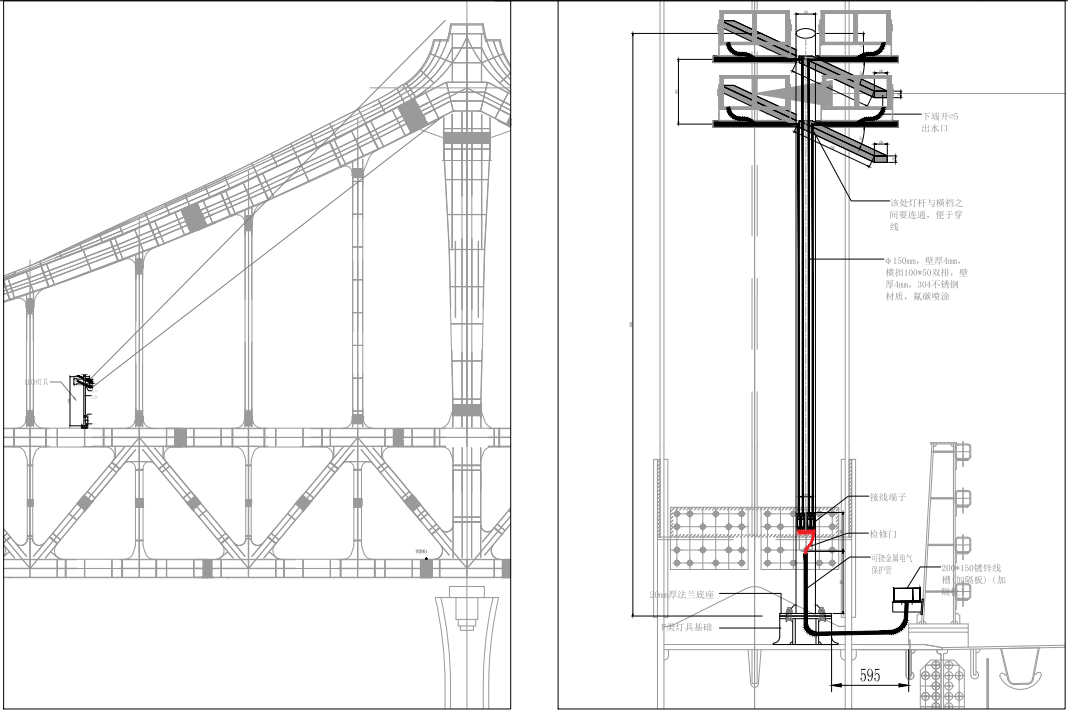

（1）本工程中景观照明灯具的支架、桥架基础、配电箱基础等预埋板等配件均焊接于大桥主体结构上，其涂装及焊接工艺均与大桥涂装工艺相同。标准如图。

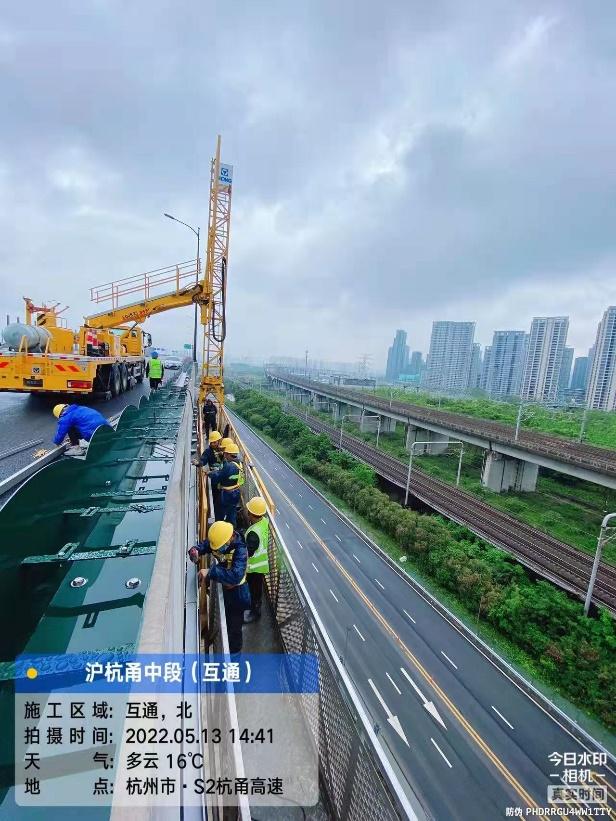

（2）本工程建设期时，值亚运会筹备期，建设里程长、建设周期短，桥梁与高架桥施工均需采用高空作业方式进行，施工安全风险较大。因此我司在施工阶段采用了多台桥梁检修车，进行灯具安装作业。保障了施工人员操作安全的同时也大大加快了施工进度，保证了施工质量。
（3）大桥加劲弦杆处轮廓灯用双备份系统。为保证两组光源光衰一致，系统选用两组光源交替通电工作方式。流驱动部分冗余备份，保证关键器件工作寿命。控制模块架构和软件程序在现有侦测反馈程序上升级优化。灯具可通过侦测反馈系统回收灯具状态数据，及时发现问题灯具，进行维修更换。
（4）控制系统须实现多区域“同步联动”，可实现灯光的联调联控，亦可实现独自脱机控制，且同时具备向上兼容的功能。系统采用控制协议开放性架构设计，不仅能实现各种不同种类基于DMX512-A协议的灯具控制，还能为未来增加扩展灯控节点数量提供预留。
（5）采用完全自主研发的设备搭建，具有多项控制系统发明专利，具有自主知识产权，及控制系统软件著作权。

项目实际运行评价：
为迎接2023年杭州亚运会，富润成公司积极与景观照明设计师开展沟通，交换意见，提出诸多建设性意见，秉承“见光不见灯”的原则，用近50000套组合式投光灯将沪杭甬市区段干道、通城互通及引桥勾勒成为杭州城市空中飘带。
富润成公司在施工过程中重细节，保品质，通过对钱塘江两岸整体环境进行分析，为桥身定制亮度等级为1:5:10来划分道路、人行通道、大桥轮廓，以展现清晰的照明层次，丰富的建筑线条，和谐的自然景致。

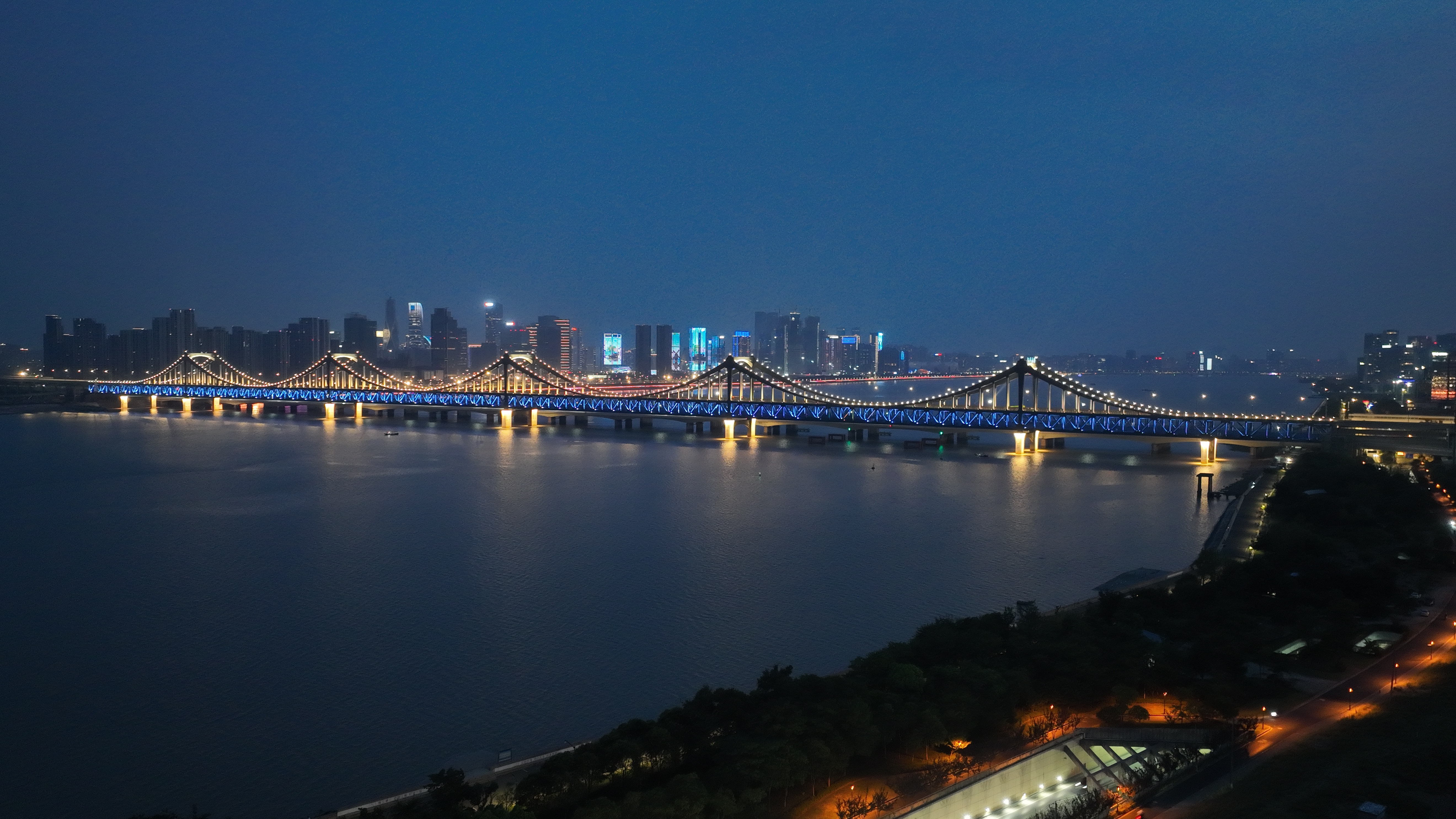

彭埠大桥整体光影设计结合杭州亚运会色彩系统“淡妆浓抹”，对中国色彩文化和杭州城市特质进行提炼与浓缩，大桥色调以“虹韵紫”为主，以“映日红、水墨白、月桂黄、水光蓝、湖山绿”为辅。平日以柔和、静谧的暖色调、静态光呈现；节假日期间以彩色动态光追逐变化，根据不同主题进行光影变化。整体设计不落窠臼，充分彰显彭埠大桥形态简洁而不失大雅之气，营造东方诗意而不失国际风范，致力于打造杭州区域性、差异化、国际化的地标。
