项目简介：
本项目拟针对智慧灯杆需求兴起的新形势下，缺乏灯杆利旧智慧化改造的综合挂接取电装置的标准和指导规范的现状，创新研制一种适用于灯杆利旧智慧化改造的路灯杆外挂设备综合挂接取电装置，基于现有路灯杆的结构设计数据，使得装置能够适配已建路灯杆的结构，达到美观、安全、实用的要求，并通过结构化的设计，使得灯杆智慧化改造的效率得到大幅提高，同时为改造标准化提供技术参考。 通过本项目预期可形成适用于路灯杆智慧化改造的路灯杆外挂设备综合挂接取电装置，包含以下部分： 用于电源、通信接入和管理设备安装的杆体综合仓； 用于杆体外电源和通信线路走线的线槽； 用于摄像头等外挂设备挂接法兰； 选定试点路灯改造10杆路灯杆，包含外挂设备。

项目缩略图：

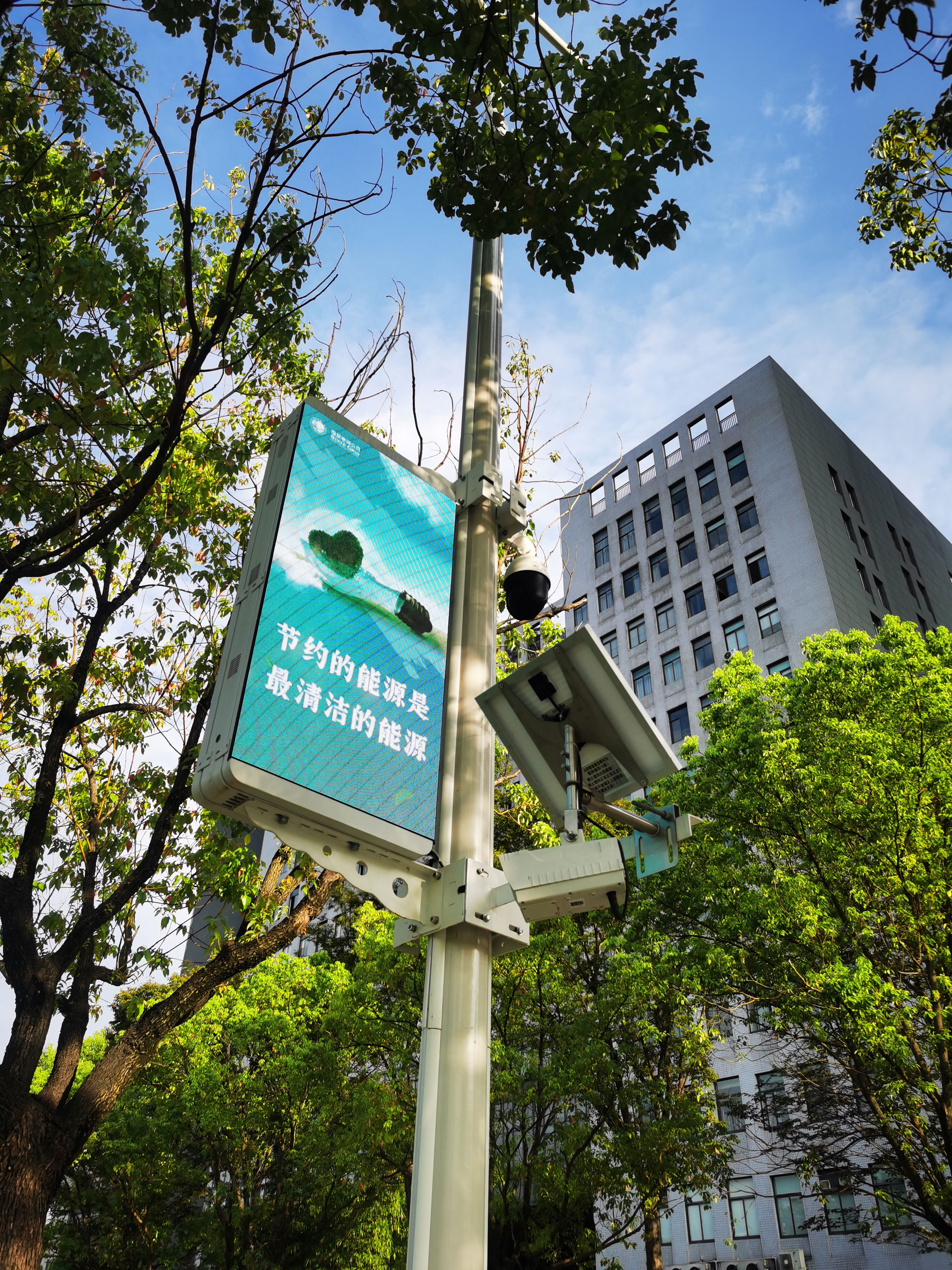

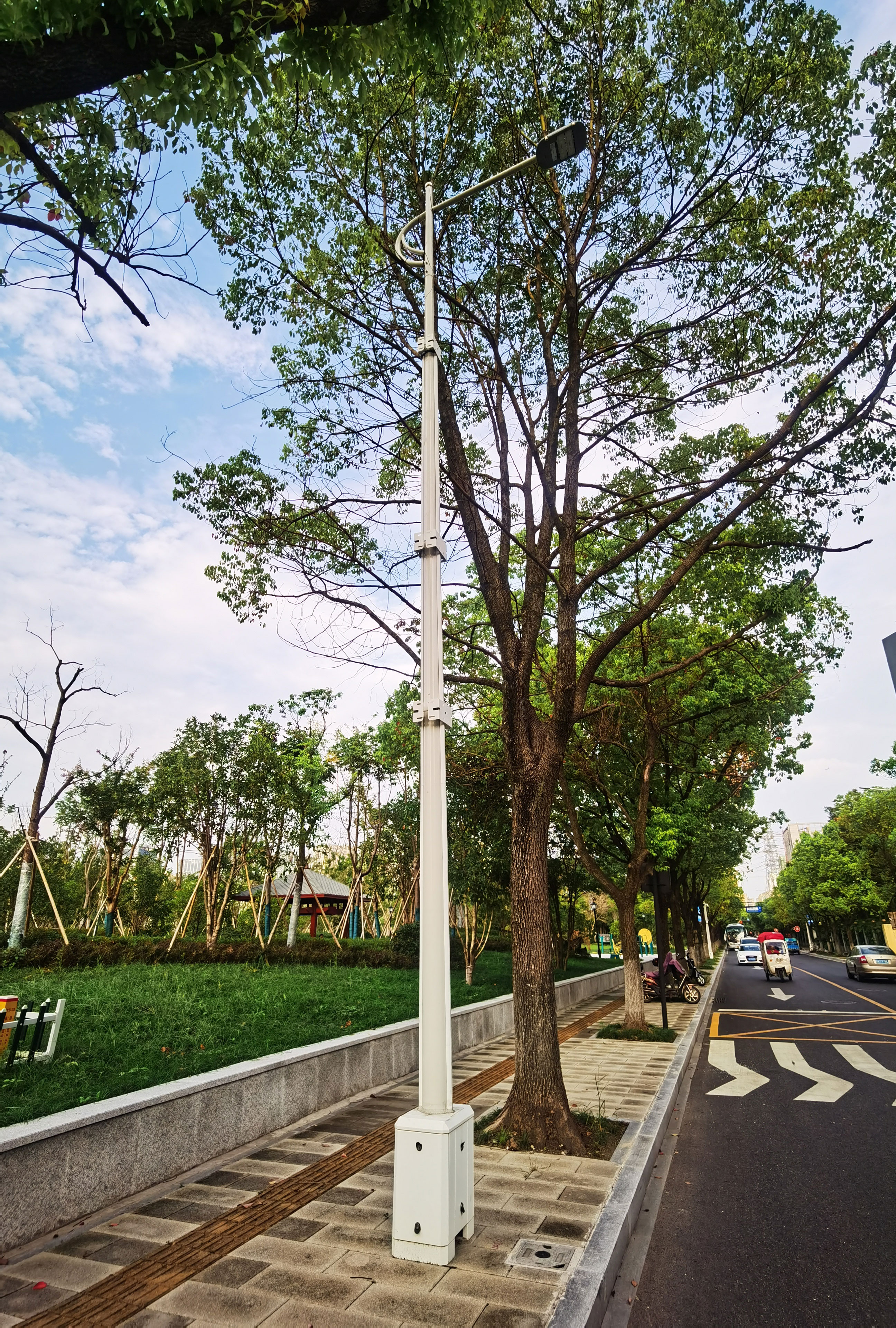

相关项目图片：

照明技术指标：
智慧路灯是智慧城市的重要组成部分，路灯遍布在城市各个角落、分布均匀，具有天然的广泛性、传输性、集聚性，能够集成摄像头、水文传感器、5G 基站、LED 屏、环境监测装置等设备，综合提供城市治理相关服务。
利用综合挂接取电装置，集成了城管、公安、交警、环境、电力、水文、5G 通信、突发事件预警等多应用场景，实现公共安全、智慧照明、智慧交通、通信服务、环境监测、信息发布、能源监测等功能。
以“满足设备用电需求”为目标，按照“连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好”的基本要求，遵循“专线专用”的基本原则，兼顾线路维修方便、安全可靠，依托导轨设计与固定装置，将设备的线缆通过导轨直接进入到容纳腔内部与各类测量、控制及通讯类的模块连接，布线整齐、安全。

节能措施及效果：
本次改造的灯杆取电方案，从配电箱改造该电缆的其中一根相线为 24 小时带电。智能配电箱将弱电取电和强电取电分区：弱电区满足网关取电；强电区依序设置防雷模块、电源模组、智能断路器及物联网空开、通讯模组、10A 的空开以及交流插座的取用电并设置独立并排的 10A 出线空开通过线槽供用电设备取用电。
实施后效果
单灯控制器安装在灯具内部，其内部包含一个电流与电压计量电路，它可以实时采集单灯控制器的负载工作及用电情况，可分开采集每个路灯的功率因数来获取统计路灯运行状态。此外，改装 LED 灯可大大提高用电效能，降低能耗。具有 NEMA（单灯控制器）的 LED 灯具可以实现调光功能，在不同环境光下提供按需照明，既能满足环保节能的要求，也可以实现智能化管理。
（1）实现上部集约化、规范化管理。综合杆改造综合加装设备 5G 基站、监控摄像头等，实现智能功能集约设计，在完成监控信息采集传输、无线及 5G 通信覆盖、照明监测管控等智能体系建设以外，合理考虑整体美观效果和后期运维工作，配置综合设备舱于灯杆底座。
（2）实现中部有序化管理。摄像头等外挂设备的走线依靠灯杆上的三条导轨，以“一杆多用、专线专用”的原则，标准化走线，解决传统灯杆诸多外挂设备都重新外设走线的混乱状况。
（3）实现底部标准化管理。设备舱放置弱电区及强电区，依序设置网关、水浸传感器、物联空开、通讯模组等，使得检修方便，并给后续加装设备及排线预留有序空间。

照明设计创新点：
在智慧灯杆需求兴起的新形势下，针对缺乏灯杆利旧智慧化改造综合挂接取电装置标准和指导规范的现状，创新提出了一种适配多类路灯杆型的标准化、轻量级、多功能、安全化利旧改造方案。
1.研制了标准化灯杆外挂设备综合取电装置
旧灯杆智慧化改造是智慧灯杆建设的重要组成部分，本项目研制了一套标准的路灯杆外挂设备综合取电装置，通过卡箍、法兰和杆体外线槽等接口标准化、序化改造灯杆内部线路、配套强弱电分区的杆体综合仓等多种改造方式，实现统一对接设计，避免产生二次施工和设备间的相互影响，兼顾用电安全、结构美观、施工方便，并形成指导性规范，为路灯杆管理单位在审批、验收等环节提供依据。
2.提出了轻量级灯杆利旧改造智慧解决方案
以“不破坏原杆物理结构、不影响杆身强度内力”为设计改造原则，新创环抱灯杆的一体化方式设计，研制了卡箍、法兰、杆体外线槽、杆体综合仓等综合用电装置，根本改变了杆身随意钻孔、设备箱随意悬挂等粗暴方式，单个灯杆施工改造周期由原本的7-10天缩短至1-2天，改造成本由原来的7万元左右下降至1万元左右，实现了存量灯杆搭载智慧设备的轻量级改造。
3.实现了多维度城市智慧灯杆融合应用场景
以存量灯杆作为物理载体，利用综合挂接取电装置，集成了城管、公安、交警、环境、电力、水文、5G 通信、突发事件预警等多应用场景，实现公共安全、智慧照明、智慧交通、通信服务、环境监测、信息发布、能源监测等功能，同时装置具备可扩展功能，系统具备开放性接口，未来可根据城市管理需求丰富智慧场景落地，实现智慧灯杆的设备定制化、服务多样化、分析数字化。
4.建立了全方位智慧灯杆主动安全防御机制
在用电安全方面，配套开发系统平台，实现远程重合闸、浪涌、过载、短路等保护和报警功能，同时通过水淹保护装置，实现路灯杆的水淹报警、联动断电；在信息安全方面，通过边缘网关，将图片、音频或视频等发送内容按一定的间隔时间与预设广告内容进行对比，以实现电子广告牌内容自检、偏差自纠等主动式信息安全防御；在结构安全方面，采用分段式设计方式，研制了标准化的外接安装接口、布线和综合仓等不同部分的连接装置，解决了电缆线外露、杆体破损等安全隐患；从而建立了立体式的安全防御机制。

项目实际运行评价：
随着智慧灯杆联盟的成立，全省对近三年智慧灯杆的市场发展预期估值超过300 亿，智慧路灯发展前景广阔。在庙后王路试点完成后，我们加强了与杭州市城市管理局、其他城市相关部门的沟通合作，进一步优化了产品设计和生产流程，已在舟山等地推广应用，争取在更广范围内应用。
随着智能灯杆的发展，未来还可以扩展更多功能，例如补充取电为新能源汽车发展提供基础等，智慧灯杆开启以物联网接入的照明新思路，标准化设计新格局，加快信息经济发展，促进各类便民信息接入，展示滨江区新形象，具备可复制可推广的条件，可以进一步向全市推广应用。

申报单位介绍：
浙江大云物联科技有限公司是一家以智慧城市物联网建设和智慧照明为主营业务的国家高新技术企业，公司集研发、设计、生产、销售、实施、维护于一体，在城市智慧照明控制、智慧物联网管理、路灯节能改造及精细化管理、灯杆信息化运维等领域积累了丰富的经验。 大云物联是智慧照明、智慧市政、智慧园区等智慧系列产品的设备供应商与解决方案提供商。公司拥有发明专利和实用新型专利 105 项，是国内单灯控制、电缆防盗、漏电监测、智慧路灯等城市照明信息化技术的创始人。 公司业务占浙江省城市照明智能控制系统业务市场 70% 份额，并在北京、上海、哈尔滨、江西等 28 个省市得到广泛运用，以卓越的开发实力、成熟的实施经验以及厚重的技术底蕴在城市建设信息化领域处于行业领先地位，获得了业界和客户的高度认可。
