丰艺灯光-升降流星灯——2022神灯奖优秀产品奖

演艺照明产品 Show lighting products

发布时间:2022/3/17 17:18:39

申报项目名称(中文):丰艺灯光-升降流星灯

申报项目名称(英文):FYL-DLB2-9-120T-V1

申报单位名称(中文):广州市丰艺舞台灯光设备有限公司

申报单位名称(英文):FENGYI GROUP LIMITED

完成时间:2019-03-08

进入市场时间:2019-05-02

综合介绍或申报理由
随着时代发展和人民大众对舞台设计的要求越来越高,大家都对大规模使用光束灯感觉到了审美疲劳。 为了努力想给大众耳目一新的舞美效果,FYL灯光历时三年研发的DLB升降流星灯专业解决空中成像问题,让舞台变得更加唯美,解决舞台空间全方位与演员的亲密接触。 本项目探索和引导空间,试着用空间来表达我想要表达的思想和行为,包括邀请、仪式、冲突、等级、分散的虚拟空间和沉浸式体验空间。灯光和材料之间相互碰撞的感觉,形成了一种新旧结合的和谐平衡。 对于空间表达,希望有一定程度的由浅入深的心理表达。在结构关系的引导下,空间与空间过渡的"过渡"会更有趣。

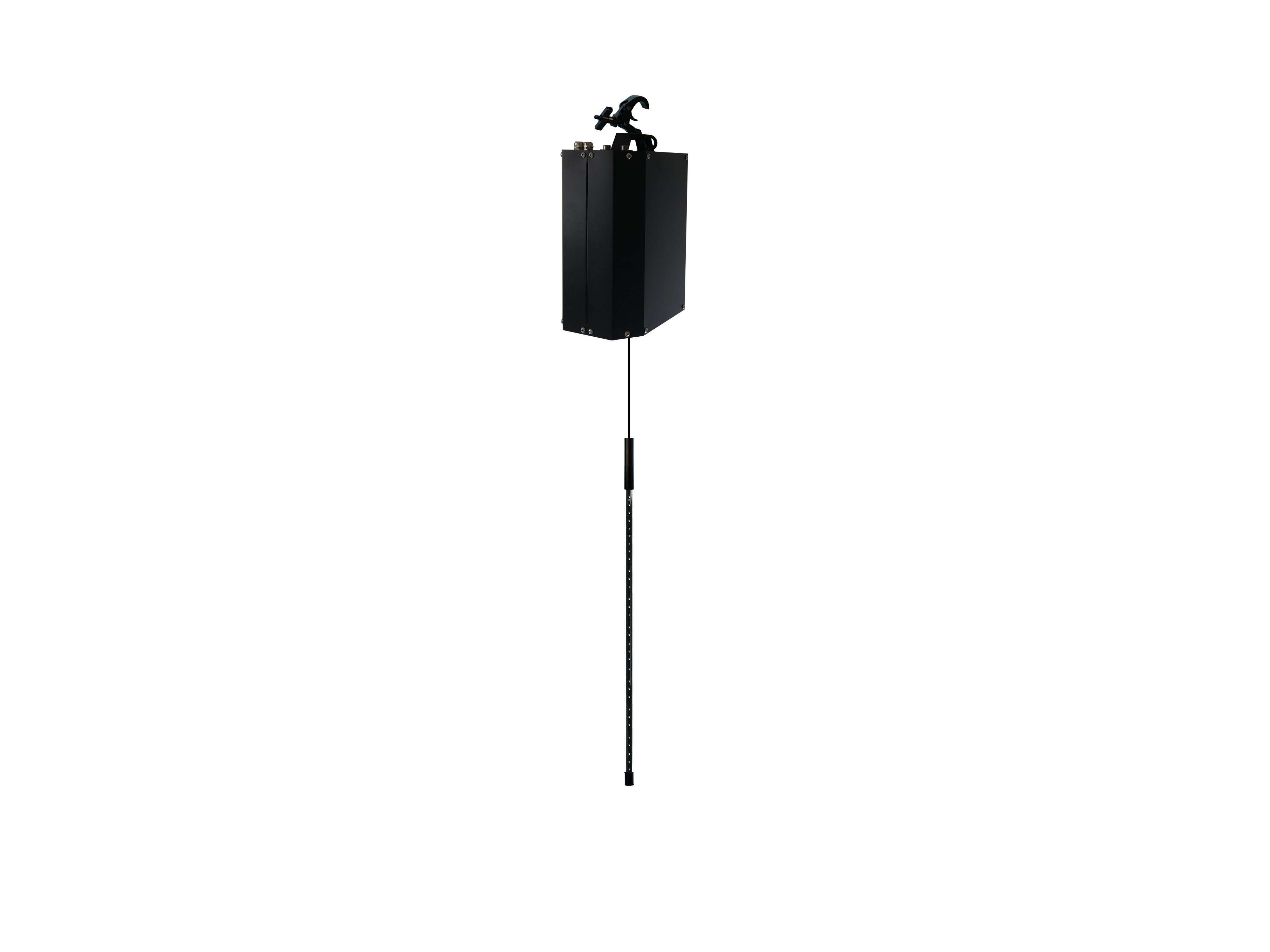

项目缩略图
相关项目图片
项目宣传视频

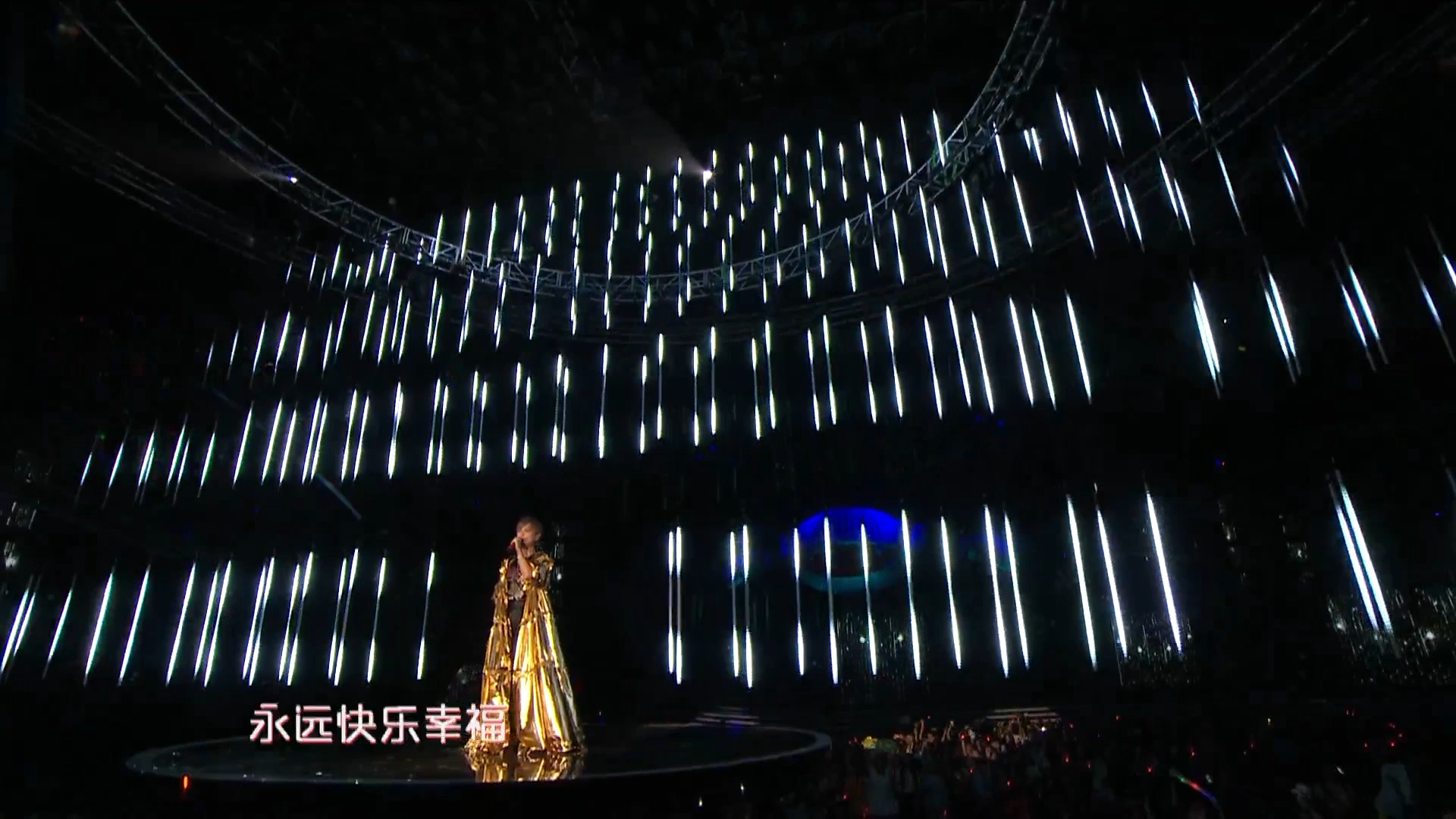

每年青春芒果节,湖南卫视都会邀请众多明星参与,李宇春、朱一龙、张杰、林更新、SNH48、马可、陈楚生、曾轶可、包贝尔、汪苏泷、窦靖童、张若昀、张铁林…….. 当年的超女、如今的天后李宇春带着一首写给歌迷的《今天雨,可是我们在一起》,歌里描述了雨中静静听她歌唱的身影,汇聚在心中成了弥漫的感动。为了呼应这首歌温柔的诉说,舞台的灯光设计也别出心裁。《今天雨,可是我们在一起》这首歌的灯光造型设计是由丰艺灯光设计,配合音乐和李宇春演唱的节奏,升降流星灯上下升降、明灭起伏,营造出浪漫幽静的气氛,将现场所有观众带入到专属于李宇春的音乐世界中。

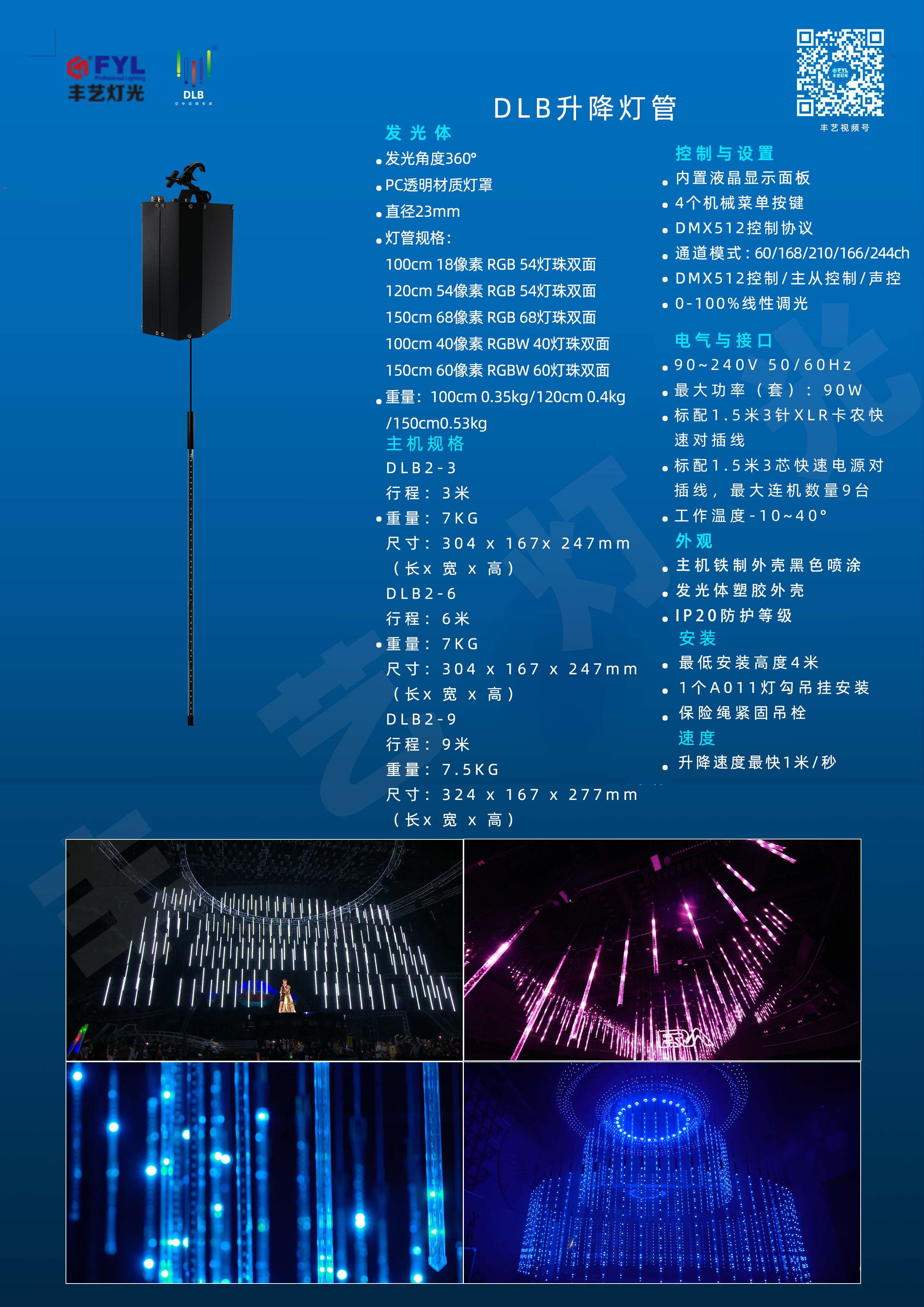

主要技术参数

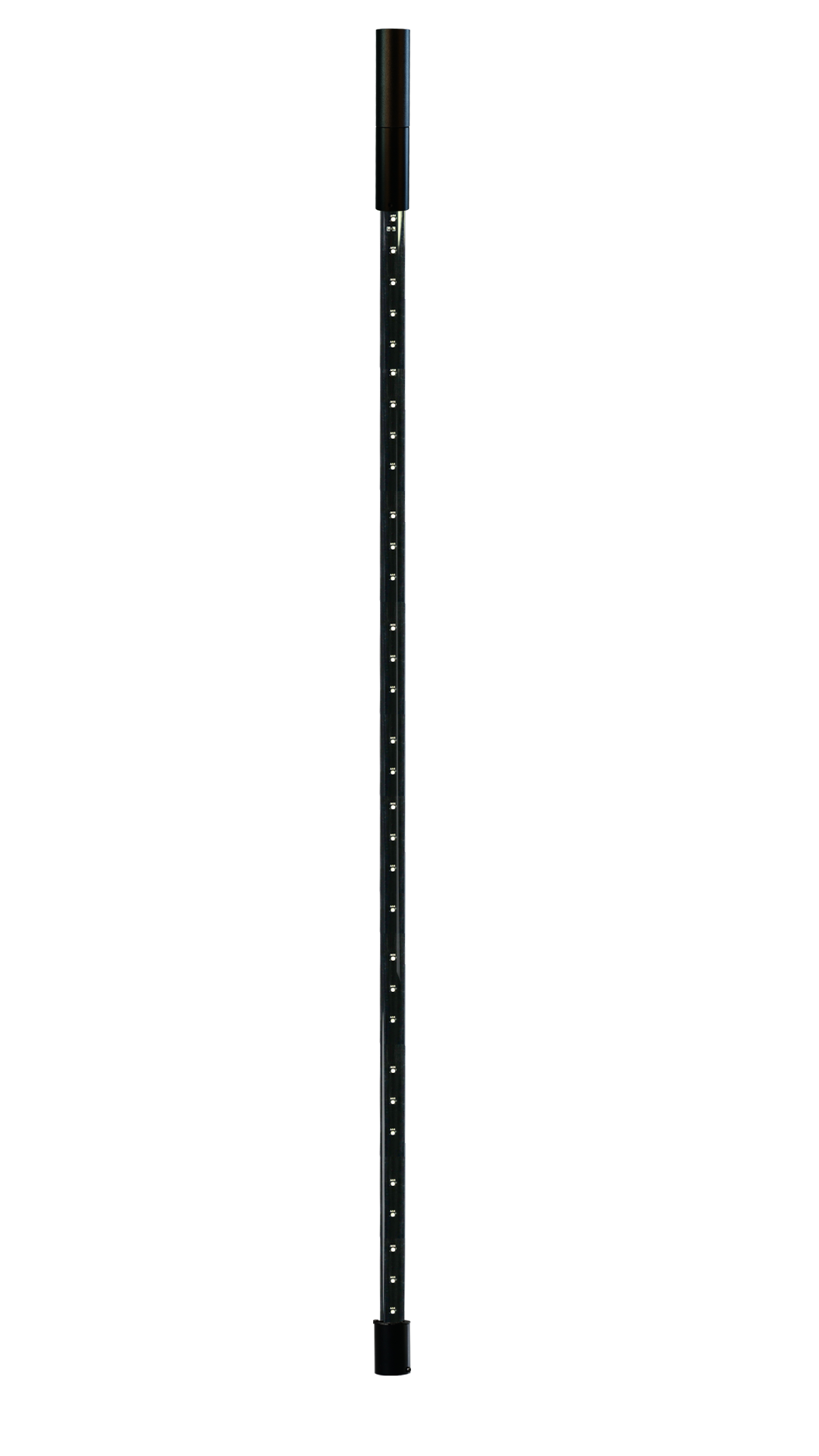

额定电压: AC100V-240V,50/60HZ 总功率: 150W 像素管规格:120cm:54像素双面360度发光LED高亮全彩灯珠 灯珠数量: 108粒高亮度灯珠 色彩效果: RGB全彩单点单控 升降行程: 9米 控制模式: MADRIX 最大承重: 1.5KG 最快速度: 1.2米/秒 组成部分: 主机一台,像素管一支 防护等级: IP20 外壳材料: 板材喷涂 产品净重: 8.05KG 产品尺寸: 317x167x344mm 灯具包装: 纸箱 灯具附件: 说明书1本,保修卡1张,信号线1条,电源线10台配一条 使用场所: 宴会厅、大型酒吧、大型演出及有创意活动等
技术及工艺创新要点

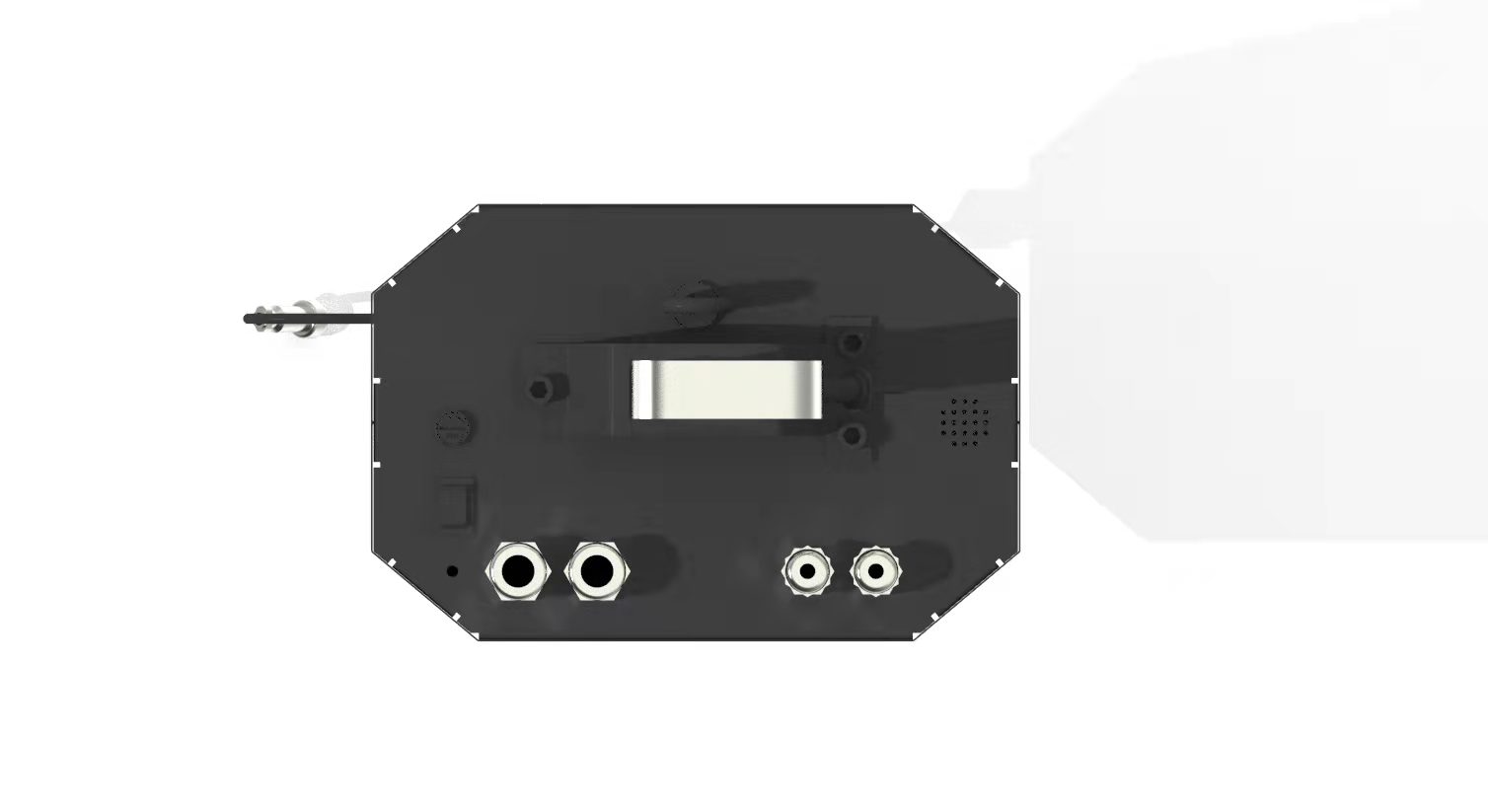

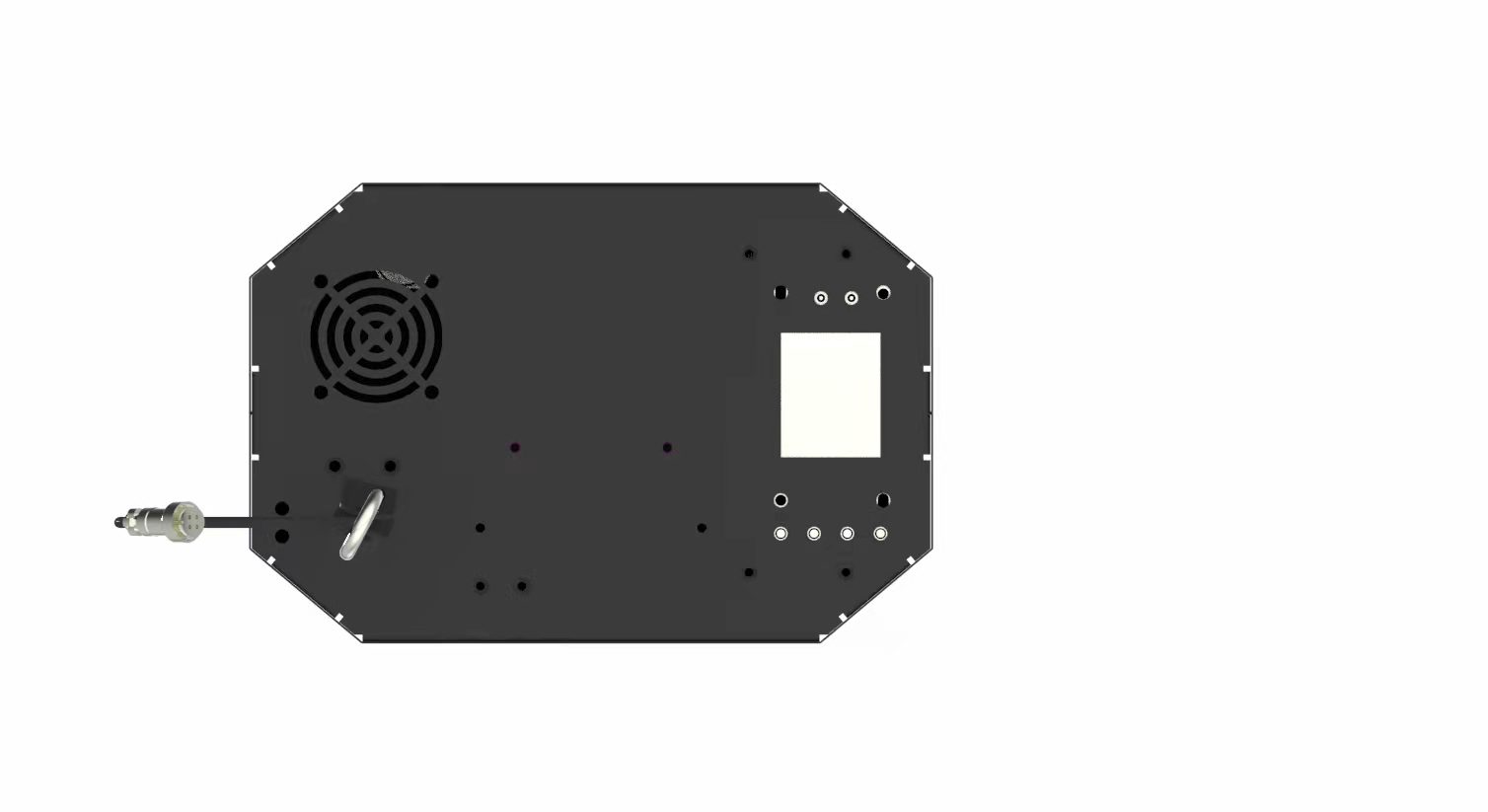

1、相比重型升降机安全性更高,重量更轻,体积更小、更方便安装; 2、其上顶部位置焊接有螺母、配合外挂件和吊环锁死,其主要承重受力于主体结构,用安全吊绳再穿过吊环到桁架锁死,保证机器正常运转使用、防止升降机防坠,安全性有保障; 3、升降收放线时稳定,升降速度快,升降机升降线在运行中的长度精确特点。 4、运转过程中噪音小特点,配合发光配件适用,效果多样化。 5、内部有定制驱动和控制板组件,含编写程序可控制灯光效果。可兼容DMX512协议/Artnet/Madrix 电脑控台控制机器、实现机器正常升降,兼容性强。 6、技术原理和特点如下: a.内部主体结构;为铁材质起到载重受力好和结构稳定作用。 b.线盘装置;为高强度硬铝材质,可以保证线盘轻以减少动力损耗,减轻重量。 c.动力装置;采用定制大功率大扭力电机,确保升降时有足够动力。 d.刹车装置;采用定点刹车盘防坠设计,原理通电后电磁器刹车开始工作机器正常运行、断电时电磁器 停止工作与线盘上定点为卡死来限制升降,防止载重物因断电下坠过快损害线缆及相关配件。 e.线缆:为特殊定制升降线缆,内部含高强度抗拉纤维绳、含屏蔽信号干扰处理,外被为抗拉耐磨皮。 f.散热装置:底部有静音风扇,贯穿顶部散热孔、使内部空气流通带走机器因工作时内部产生的热量及时散发,防止灯具老化。 g.护线装置:线盘外围间隔处有圆弧形护线板,起作用防止线缆脱轨卡线,保证运输和机器工作时防脱轨。 h.导线装置:为两组定向滑轮组、主要材质铝材和铜 配合使用性能更稳定。使线缆经过滑轮组中间隙垂直运转,滑轮组采用高速轴承,原理是防止线缆的磨损、减少与线缆直间摩擦,还可减少线缆升降时噪音 i.限位装置:原理当机器通电运转收线即将完成时触碰限位开关时、控制板识别信号停止收线。作用 当机器运转前通电使线缆保证同一高度,减少无限位装置时机器一直收线对线缆的损伤。
实际运用案例和用户评价意见

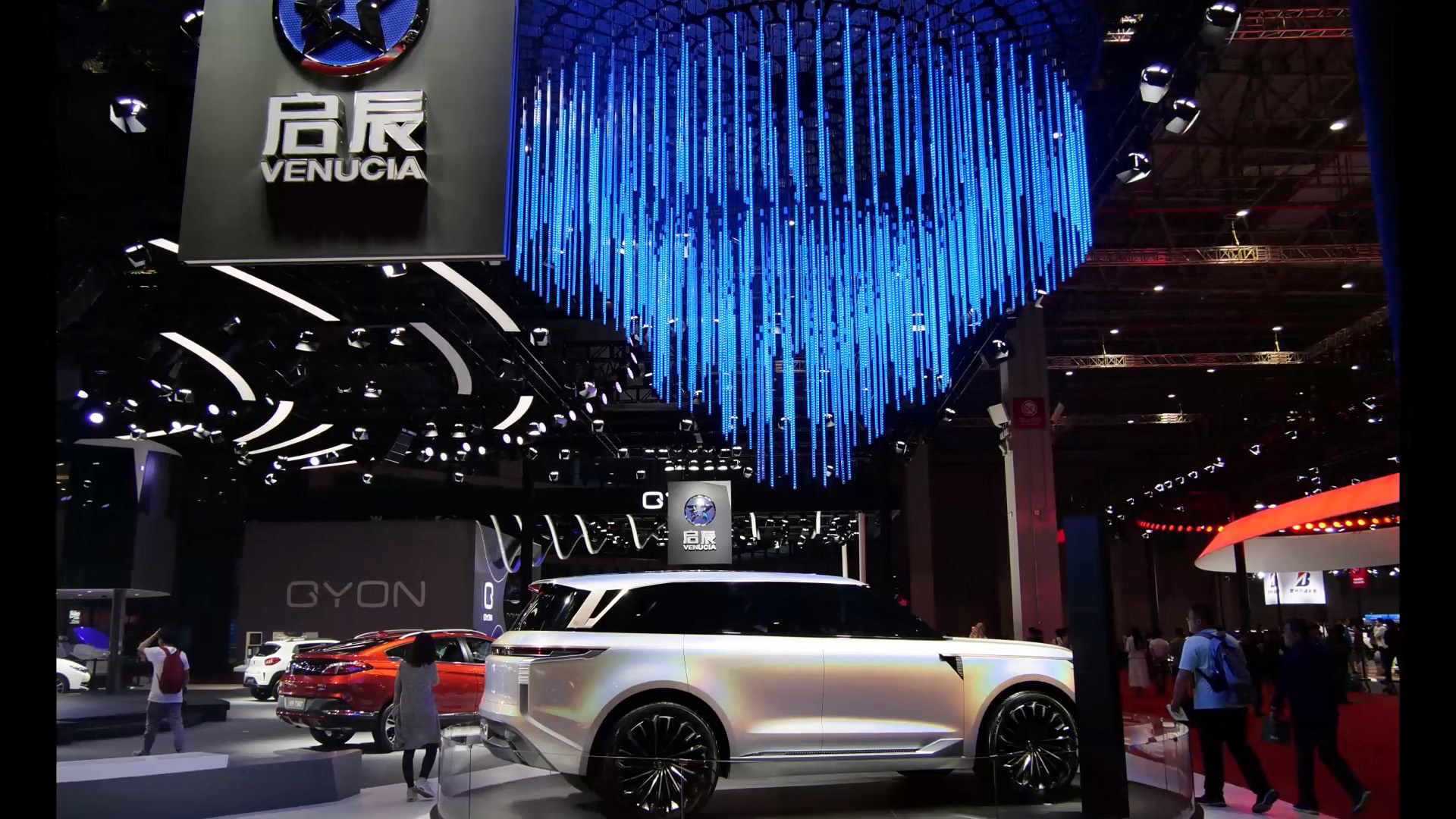

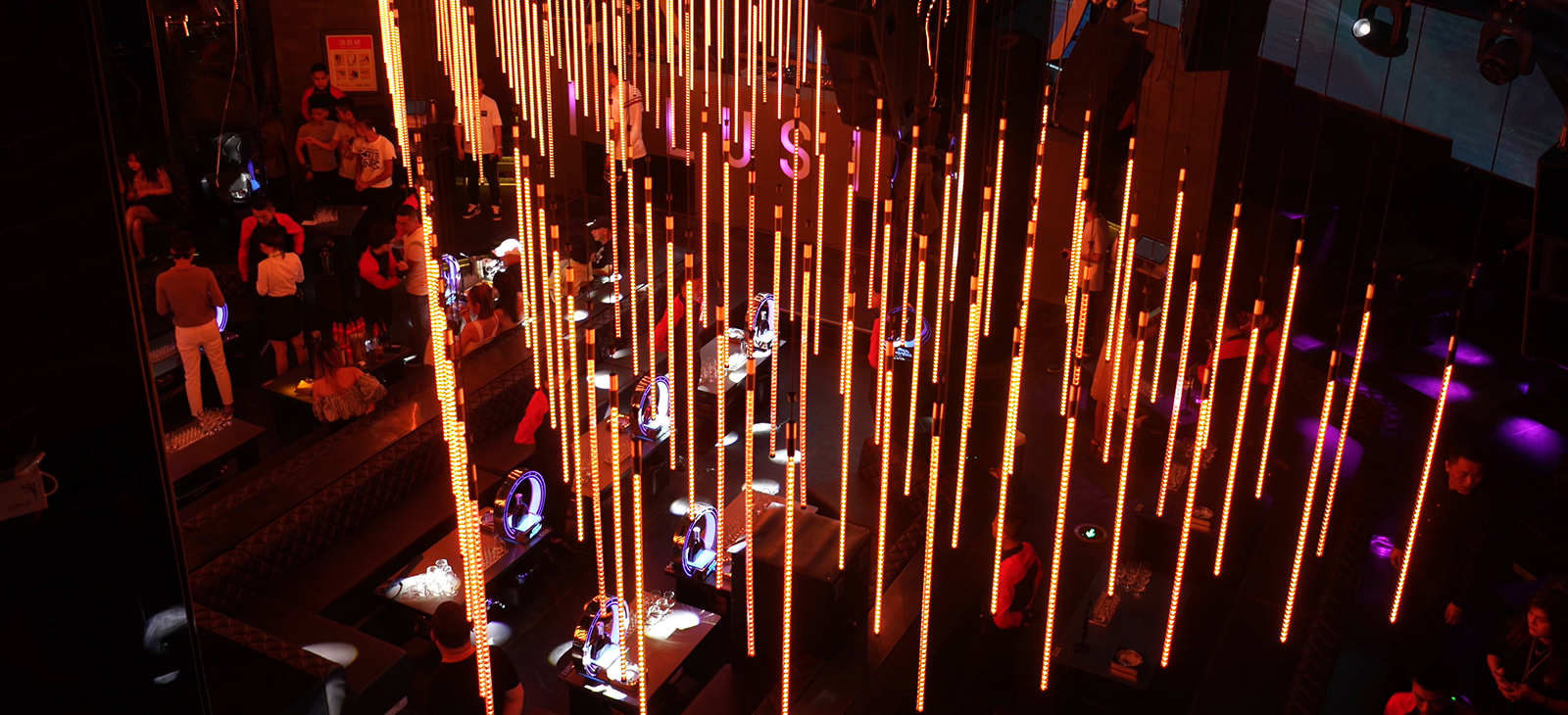

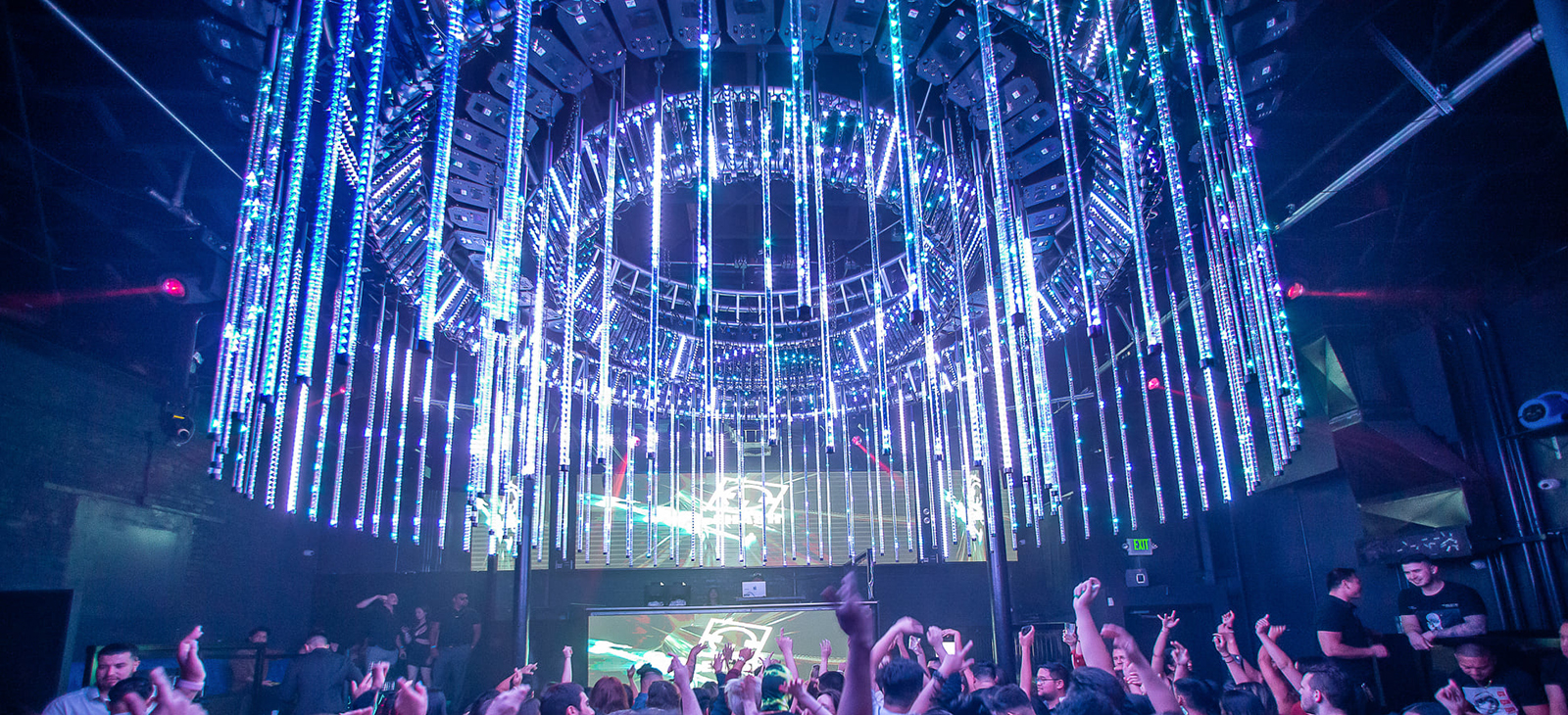

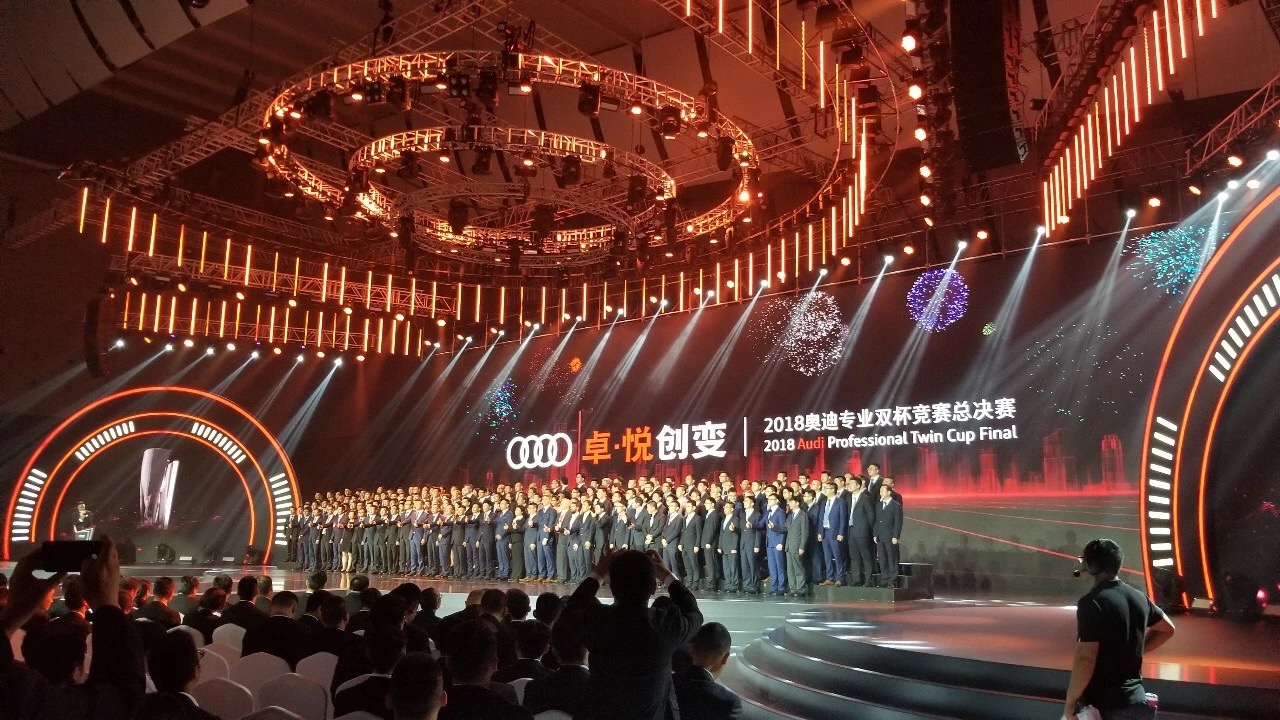

2020芒果TV李宇春 《今天雨我们在一起》,2021蔡徐坤2021个人巡回演唱会(北京站),2021韩国Got7男团,2018奥迪专业双杯总决赛,2021国际车展极狐,2018奥迪专业双杯总决赛,2019上海车展,2019佛山功夫闭幕式等多个大型案例。
获奖、专利情况

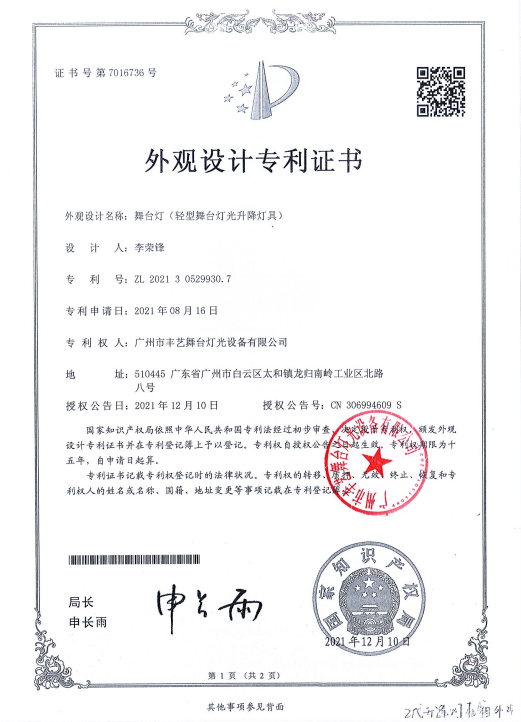

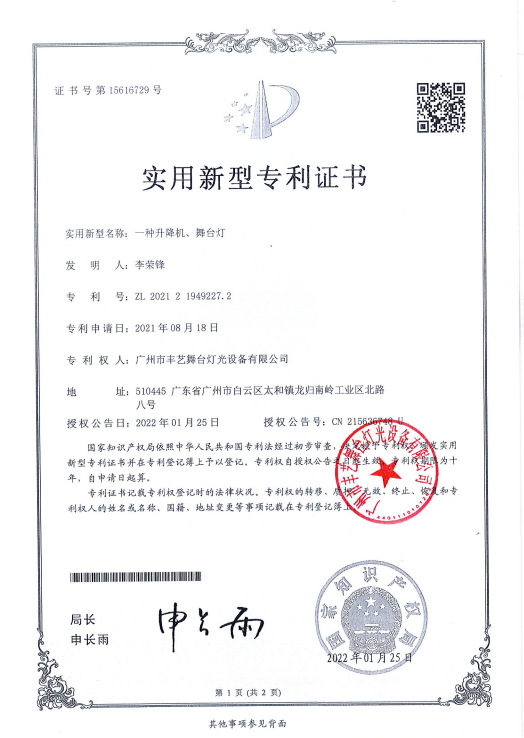

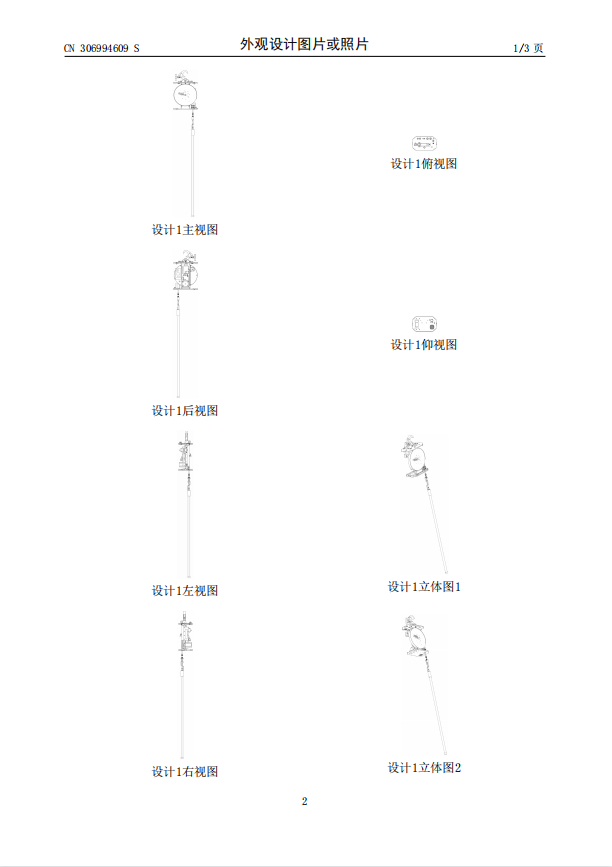

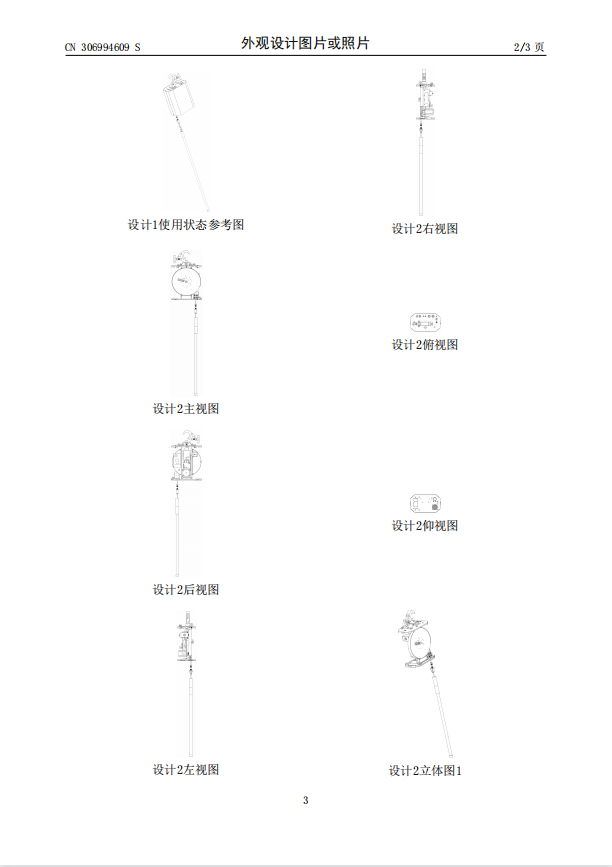

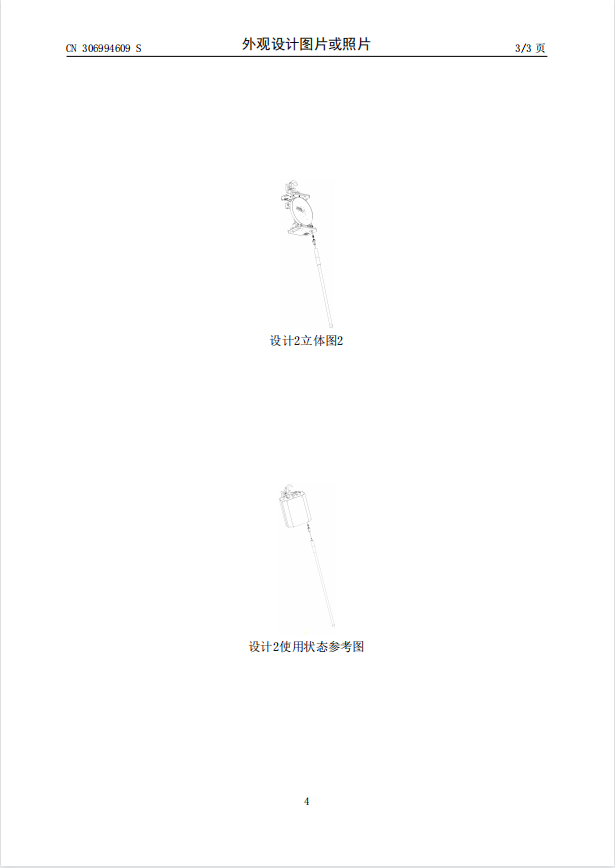

专利分类:实用新型专利,外观设计专利

申报单位介绍
广州市丰艺舞台灯光设备有限公司始创于2011年,旗下拥有 DLB 与 MSC 系列品牌。公司专注于空中升降灯光解决方案,拥有各项自主专利与技术。丰艺灯光的业务发展战略是基于客户的高品质需求,提供快速的服务,而非基于产品或项目。通过长期与全球客户的合作,让我们更深入了解到不同地区客户的个性化定制需求,也让我们积累了丰富的经验,更容易快速落地不同客户的特殊定制需求,将高品质的服务与产品应用到全世界各地。公司自主研发的产品通过国家技术监督局检测,以及获得CE认证、Rohs等认证。
