EMC 1F1F高功率LED——2025神灯奖申报产品奖

光学部件 Optical Components

发布时间:2025/3/26 23:17:14

申报项目名称(中文):EMC 1F1F高功率LED

申报项目名称(英文):EMC 1F1F High Power LED

申报单位名称(中文):福建天电光电有限公司

申报单位名称(英文):FUJIAN LIGHTNING OPTOELECTRONIC CO., LTD.

完成时间:2024-09-01

进入市场时间:2024-10-01

综合介绍或申报理由
天电光电凭借EMC多年开发经验,不断钻研创新,研发出较高瓦数EMC 1F1F LED, 外形尺寸可达150*150mm,功率密度高(可达40W以上),此规格为业内首创,天电厂内具备自主开发制造EMC支架的能力,针对1F1F设计采用热电分离结构,引领并超越同行业。该产品可作为COB的替代,不仅具备高能效、长寿命、散热性能优,还拥有更高的性价比,可满足商业照明、客厅、餐厅等大空间,覆盖大面积展示区域,提供均匀照明设计需求。

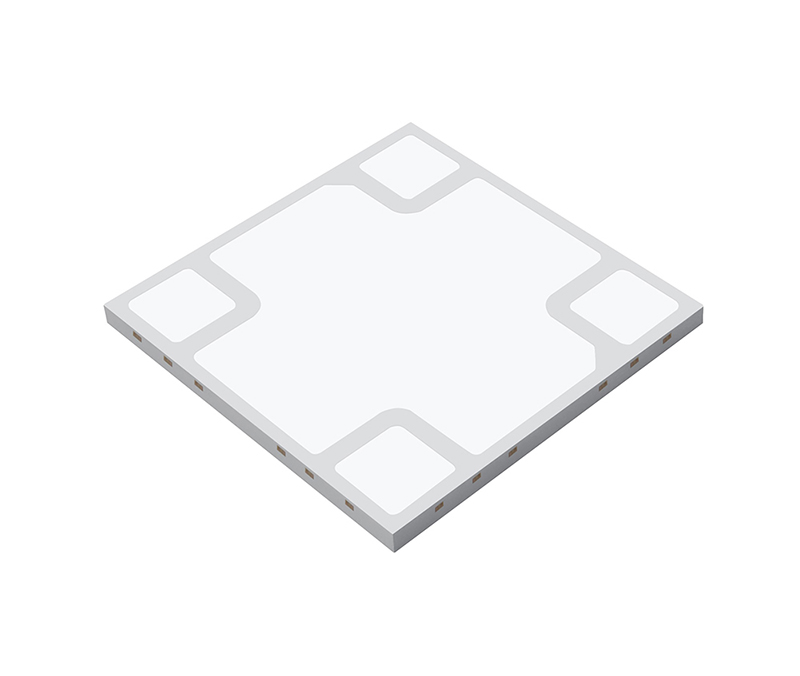

产品缩略图
相关产品图片
主要技术参数

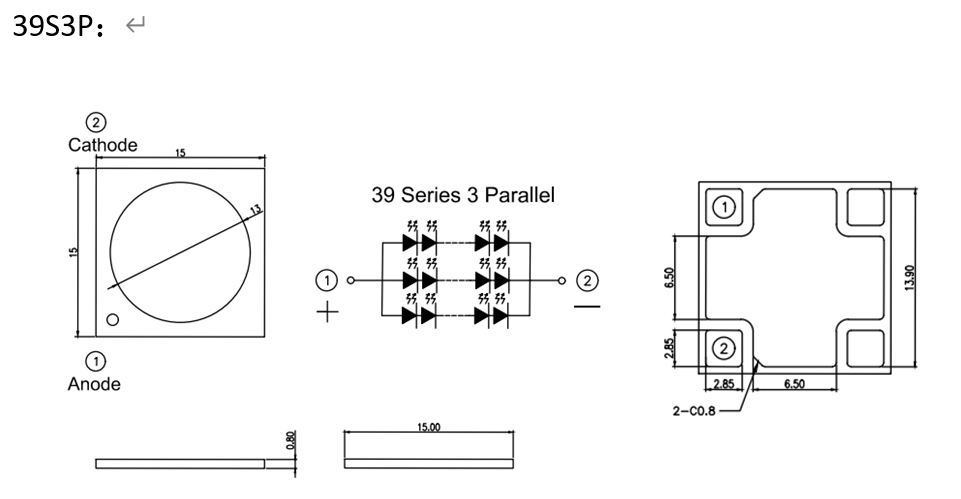

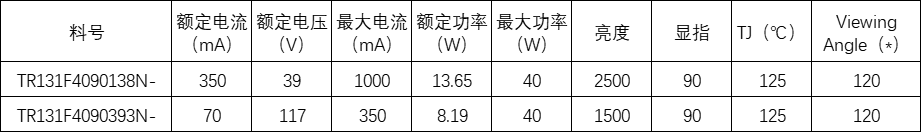

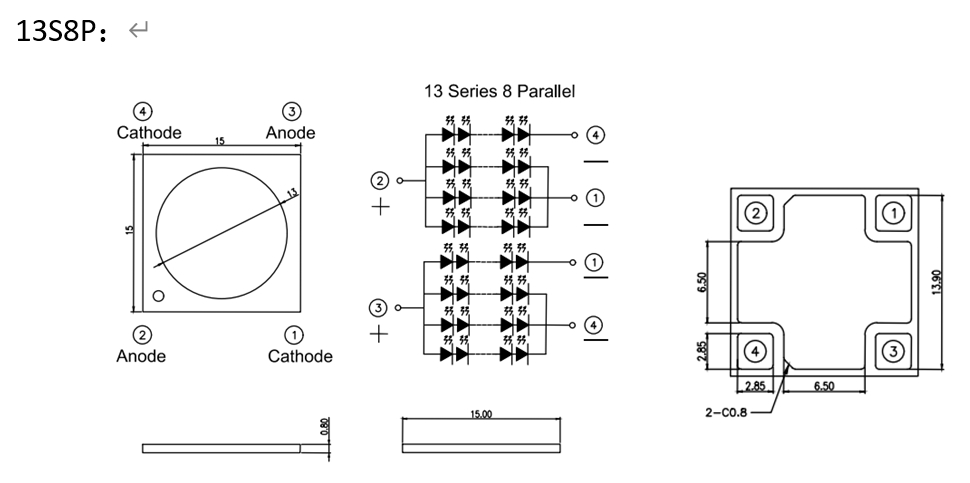

EMC 1F1F 13S8P&39S3P 光电参数:
技术及工艺创新要点
1.大尺寸,高功率密度,国内首创:
天电结合成熟的支架制作和封装工艺设计,首创开发出EMC 150*150mm大尺寸高功率密度LED,通过扩大铜支架的散热面积并采用热电分离支架理念,独立焊盘设计;并将引脚部分设计热电分开,便于客户搭配驱动进行散热设计;通过材料的优化,工艺的控制,有效降低热阻,使得EMC产品在150*150mm 尺寸,40w 大功率密度下得以量产和使用;
2.发光面等同市售COB,可配合市面现有透镜,实现更高光效,方便客户使用及替代,无需另外开模,节省开发周期和项目投入成本。同时,结合天电光电优化的支架结构设计和光学模拟,能够有效利用周边反射光,获得最佳的出光效果;结合高反射率的金属基材(反射率>95%)和EMC使用材料的优化,减少光在基板上的吸收损耗,从而提升有效光输出;综合分散的热管理设计,综合获得比COB更高的发光效率。可适用于大型商场商照应用等环境,具有更佳的耐热与耐候特性;
3.EMC 1F1F LED 可支持多种驱动方案和光学设计(如透镜二次配光),可灵活适配不同灯具需求。对比COB作为面光源,光形难调,易产生眩光或光斑不均匀等问题;
4.EMC 1F1F LED 在点胶工艺上优于COB,COB容易产生光光斑不均,EMC为小光面无眩晕现象,点胶+离心工艺2SDCM落BIN集中度可达95%,3SDCM可达98%。
与国内外同类产品或同类技术的比较情况
光效与光通量方面:
EMC 1F1F LED 光效可达183lm/W,较优于COB 5-10% 流明水平。
散热与热管理方面:
支架导热系数趋近于300W/(m·K)和耐高温EMC材料,热阻低,适合长时间高电流操作,可靠性较高。天电光电的专利热电分离设计可进一步优化高温环境下的性能稳定性。
色彩表现与均匀性:
EMC 1F1F可支持双色或多色分区封装技术,可实现精准混光控制,显色指数(CRI)可达97以上,适合对高色温高显指一致性要求高的场景(如商业照明)。支持可变色温,可调亮度情景变化及智能场合应用。
天电光电的EMC 1F1F产品从支架到封装完全厂内自制化,封装测试工艺可全自动化,UPH效率高,可满足广大客户需求。
经济评价分析
1.自动化程度高,‌制造成本显著降低,EMC封装采用环氧树脂模塑料基板,相比COB所需的陶瓷或金属基板,材料成本降低30%-50%,同时工艺简化生产流程缩短20%以上;
2.‌产品性能与可靠性提升,‌‌散热效率改善,支架导热系数趋近于300W/(m·K),使40W级LED在高温环境下结温降低15℃以上,减少光衰风险,寿命延长至5万小时以上(COB通常为3万小时);
3.价格优势‌:40W EMC LED单价较同功率COB低40%-60%,且规模化产能(目前天电光电月产能5000000pcs)可进一步压缩边际成本,加速替代低端COB市场;
4.应用场景扩展,满足商业照明对高性价比、高功率密度的需求,推动市场渗透率提升;‌‌‌‌
总结:EMC 1F1F LED超大功率40W通过‌材料降本、工艺提效、性能升级‌,在替代COB方案中实现全生命周期成本优化,尤其在高功率照明领域具备显著经济效益。
实际运用案例和用户评价意见

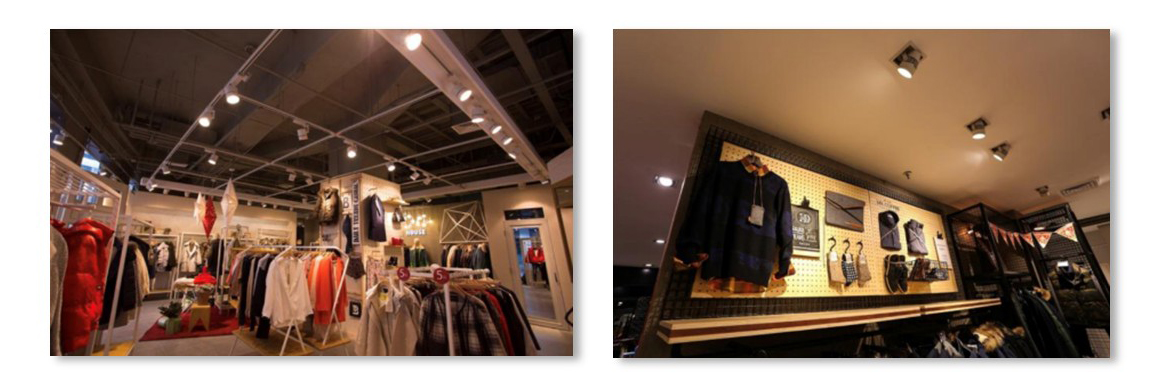

■ 室内高光效照明定向灯类应用;
■ 射灯,轨道灯,MR/PAR灯;
■ 高显指高光效,搭配KSF荧光粉可满足高规客户需求。
是否有“智能设计”
EMC 1F1F可支持结合智能驱动芯片,可实现高精度调光和动态功率调整。根据环境光照或用户需求实时调节亮度,在保障光效的同时降低能耗;搭配40W高光效设计,结合智能调光系统,可根据生产环境需求自动调节照度,降低能耗30%以上。
申报单位介绍
天电光电成立于2004年,公司专注于照明级中大功率LED器件及半导体器件封装,为客户提供LED照明光源、LED照明模组、LED灯具解决方案及光电耦合器、光传感、IC元器件等;是一家集研发、生产、销售为一体的高新技术企业。天电光电以“创新未来,点亮世界”为宗旨,以“开创LED照明科技新视界,为客户创造最大价值”为理念,坚持“品质、创新、专注、双赢”的方针。坚持走高品质产品路线,专业生产中高档LED封装产品。 天电光电凝聚了一批具有多年LED及光耦封装从业经验的专业技术人才,打造了一支具有丰富管理经验的核心经营团队,拥有30,000余平方米的厂房和17,500余平方米的超洁净、防静电的现代化无尘车间,引进日本、德国等国际知名品牌设备制造商的先进自动化封装设备和完善的检测设备,产品质量符合美国“能源之星”认证标准,所有产品通过RoHS检测。 公司特别注重产品的自主研发与创新,目前已拥有百余项发明和实用新型专利。公司通过了ISO9001、ISO14001、IATF 16949、ISO45001、ESD S20.20认证,车用LED全系列产品通过 AEC-Q 认证,光电耦合器系列产品已通过UL(UL1577)、VDE(DIN EN 60747-5-5 (0884-5):2015-11)、CQC(GB4943.1, GB8898)等安规验证以及国家电网公司电能表用元器件技术规范(Q/GDW 111.79.4-2014)。面对蓬勃发展的光电产业,天电光电将不断加强与上下游伙伴的合作,积极提升产品的竞争力,不断广纳光电行业精英人才,持续改进产品和服务,突破创新,精益生产,使公司成为全球光电领域具有影响力的公司之一。
