项目简介：
盘门位于苏州城西南处，古运河之畔。盘门是元明清三代陆续修建的遗构，是中国唯一保留完整的水陆并列古城门。具有极高的历史文物价值，有“北看长城之雄，南看盘门之秀”的说法。“水陆盘门”为苏州市精心打造“运河十景”中的重要节点之一，本次景观灯光亮化提升主要解决了盘门城墙投光灯照射亮度不够、水陆城门亮度较低且不够醒目以及将军楼灯光层次不明显等问题，在灯光效果、灯具安装、线路布设等方面进行充分研究论证和实地踏勘，保持原有风貌的同时，通过现代灯光作为媒介，突显古建特色，赋予建筑更多灵动之美，精心打造出“水陆盘门”特有景观灯光。现代与古典“碰撞”，“水陆盘门”在保留文化遗存的同时，也成为运河沿线画卷中浓墨重彩一笔。 “水陆盘门”城门及广场亮化项目位于盘门光裕里，涉及广场、城墙和将军楼等亮化内容。本工程主要对工程范围内沿线构筑物进行泛光照明改造提升，运用对各载体深入浅出的亮化手法，作相应装饰性灯光照明，从而美化盘门光裕里的夜景效果，创造苏州特色的美妙夜景，促进夜间公众的休闲和旅游。 因本工程处于苏州古城区文化交流、市民游玩的重要位置，且构筑物涉及古城墙等控保建筑，所以施工前期准备工作尤为重要:查阅图纸排查工程范围内所有电源及管线情况保证安全性与施工便利相统一，反复试验灯具安装方式遵循隐蔽安装原则不破坏建筑原有风貌，涉及控保建筑施工部分均按照相关规范及甲方要求执行。

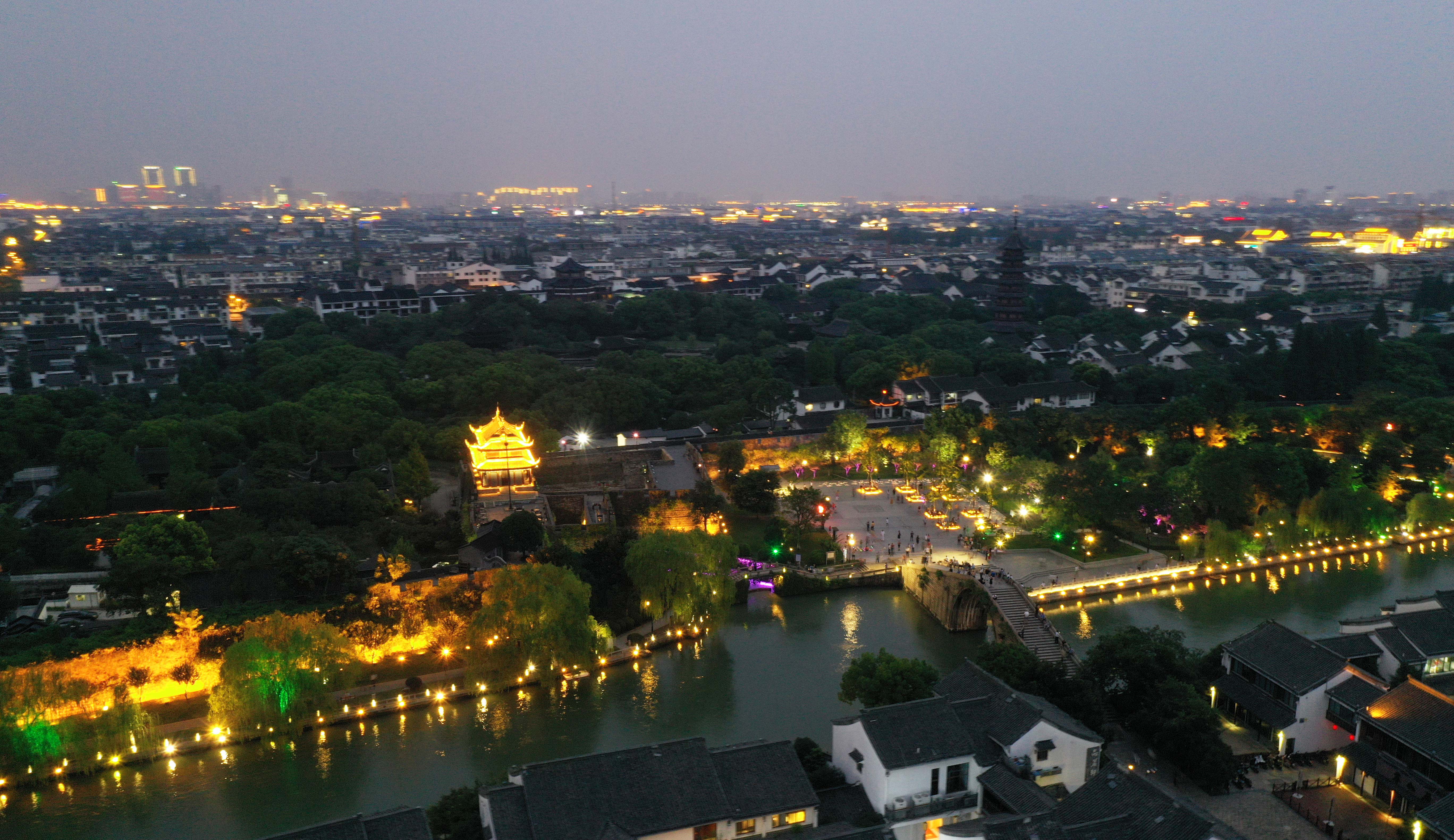

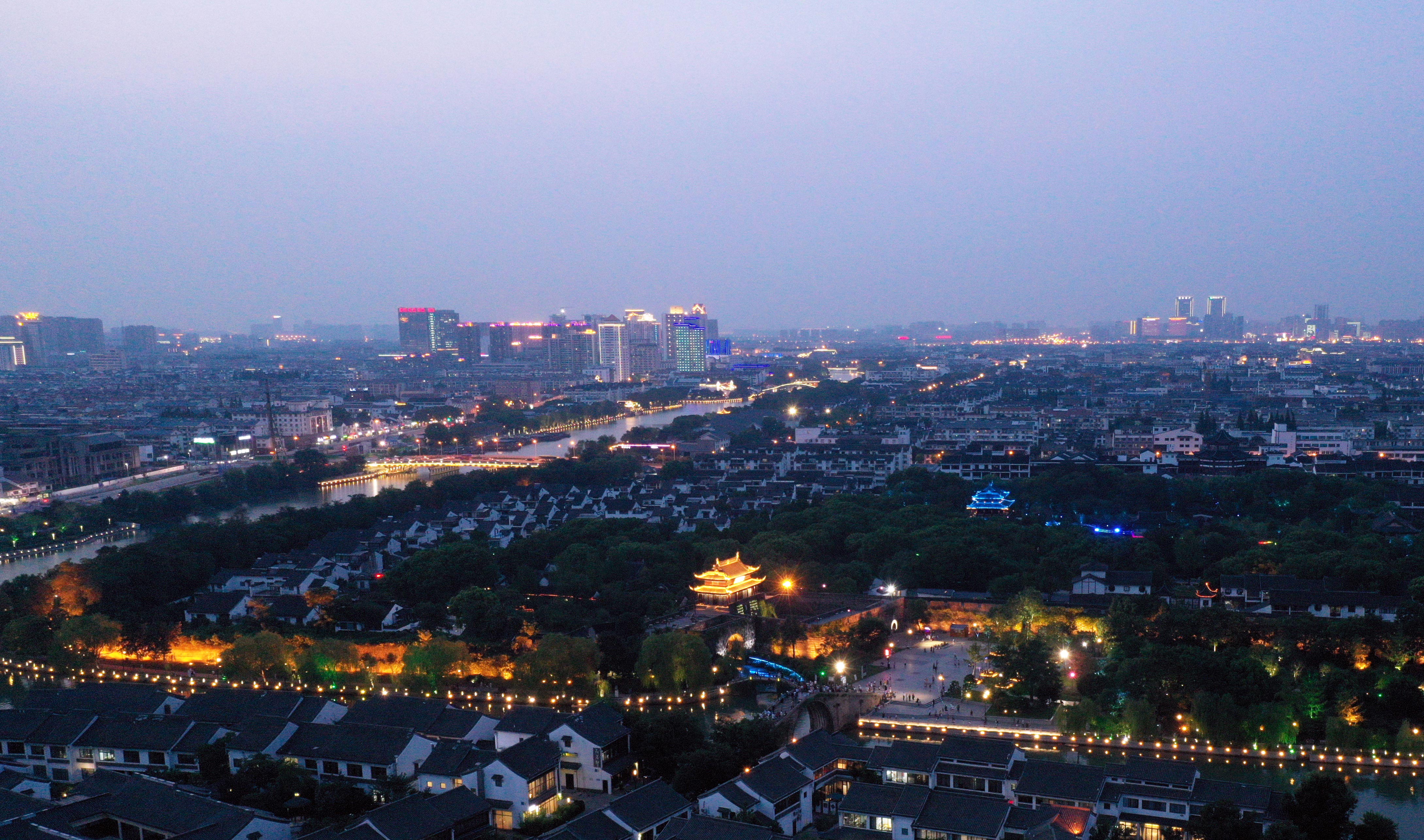

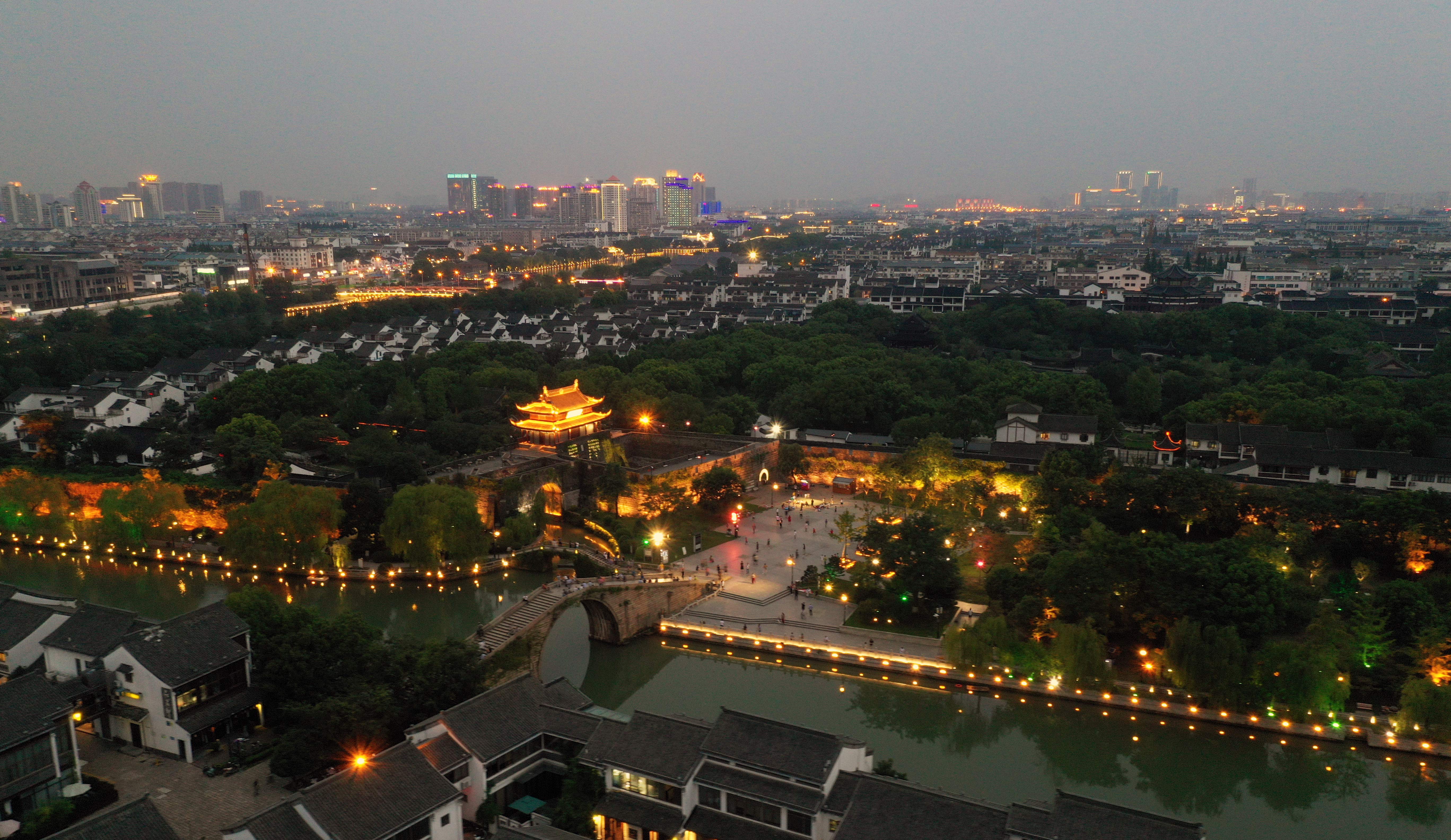

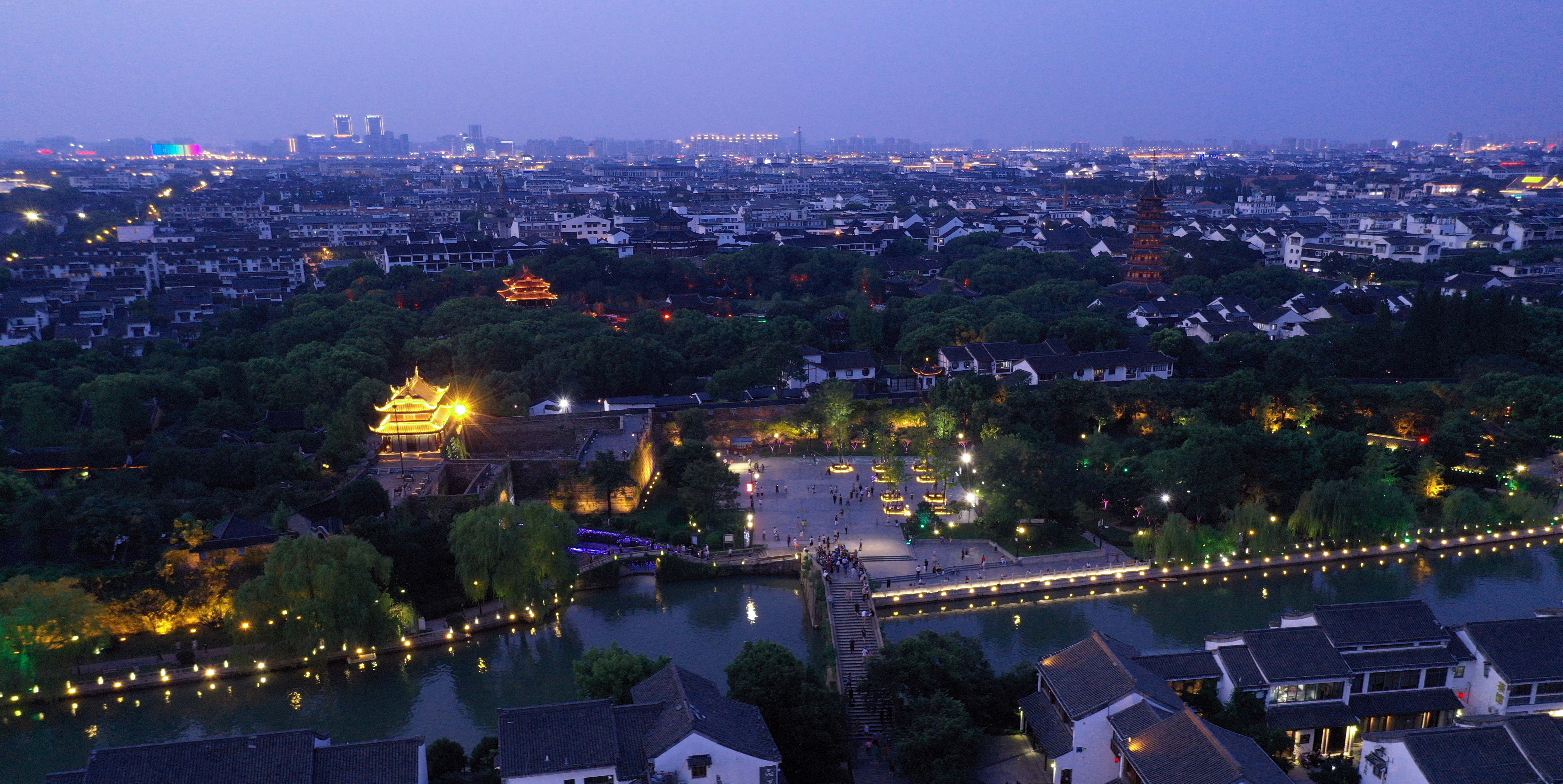

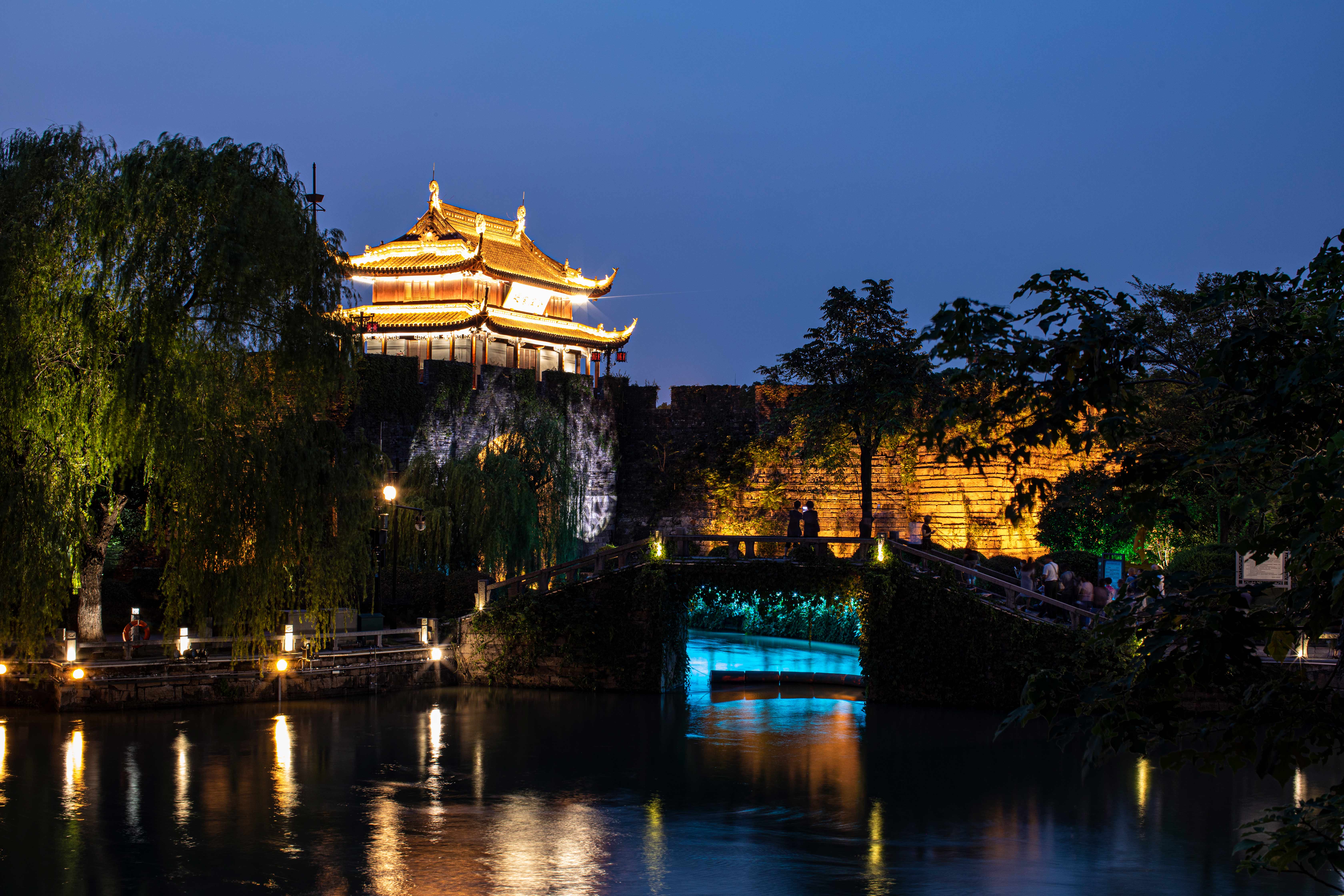

项目缩略图：

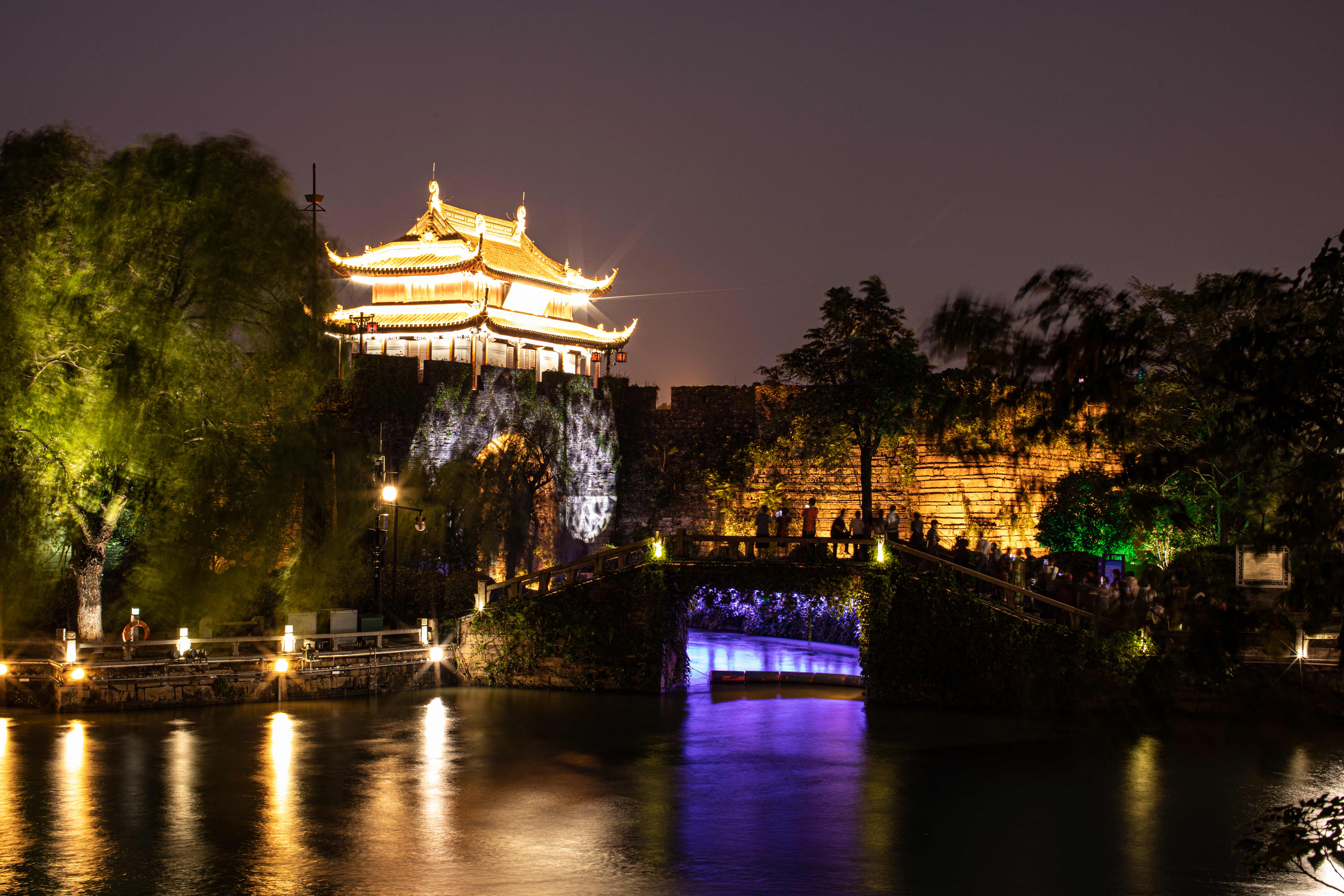

相关项目图片：

项目宣传视频：

照明技术指标：
(1)全彩变色投光灯，输入电压AC220V，防护等级IP66，光束角60°，系统功率LED72/套，RGBW全彩变色。整体联动，总数量31套。
(2)变色投光灯，输入电压AC220V，防护等级IP66，光束角60°，系统功率LED150/套，白光黄光双色温（2200K-5700K）混光变色。整体联动，总数量164套。
(3)全彩变色洗墙灯，输入电压DC24V，防护等级IP66，光束角15*55°，系统功率LED24W/m，RGBW全彩变色。整体联动，1m长灯具总数量48套，0.5m长灯具总数量6套。
(4)投光灯，输入电压AC220V，防护等级IP66，光束角60°，系统功率LED150/套，色温4000K±200K。广场功能照明，总数量3套。
(5)洗墙灯，输入电压DC24V，防护等级IP66，光束角15*55°，系统功率LED18W/m，色温4000K±200K。建筑景观照明，1m长灯具总数量76套，0.5m长灯具总数量20套。
(6)瓦楞灯，输入电压DC24V，防护等级IP66，光束角15*45°，系统功率LED12W/套，色温2200K±200K。建筑景观照明，灯具总数量342套。
(7)立柱射灯，输入电压DC24V，防护等级IP66，光束角15*45°，系统功率LED10W/套，色温2200K±200K。建筑景观照明，灯具总数量20套。
(8)屋檐射灯，输入电压DC24V，防护等级IP66，系统功率LED15W/套，色温2000K±200K。建筑景观照明，光束角15°灯具总数量16套，光束角30°灯具总数量4套。
(9)线条灯，输入电压DC24V，防护等级IP66，光束角20*30°，系统功率LED12W/m，色温4000K±200K。建筑景观照明，1m长灯具总数量72套。
(10)大功率洗墙灯，输入电压DC24V，防护等级IP66，光束角30°，系统功率LED60W/m，色温2200K±200K。建筑景观照明，1m长灯具总数量18套。
(11)窗台灯，输入电压DC24V，防护等级IP66，光束角8*180°，色温2200K±200K。建筑景观照明，系统功率LED6.5W/套灯具总数量2套，系统功率LED8W/套灯具总数量6套。
(12)精准切割灯，输入电压AC220V，防护等级IP65，7°-50°变焦，系统功率1300W/套，配12片定制图片。建筑景观照明，灯具总数量2套。
(13)白色水波纹灯，输入电压AC220V，防护等级IP66，8°-40°变焦，系统功率350W/套，配3片定制图片。建筑景观照明，灯具总数量3套。
(14)图案投影灯，输入电压AC220V，防护等级IP66，8°-40°变焦，系统功率350W/套，配2m高立杆支架，1片定制图片。建筑景观照明，灯具总数量1套。
5m立杆灯，抱箍安装2套投光灯（输入电压AC220V，防护等级IP66，光束角45°，色温4000K±200K，系统功率60W/套），顶装投影灯2套（输入电压AC220V，防护等级IP66，8°-40°变焦，色温4000K±200K，系统功率150W/套，配4片定制图案）。广场景观照明，5m立杆灯共9套。

节能措施及效果：
相比传统光源LED光源具有低能耗高光效的优点。本工程安装灯具均为LED光源，且涉及拆除原有传统高压钠灯光源灯具改为LED光源灯具的工作，将绿色照明落实到实处。
本工程采用智能化控制系统，使用”三遥“和”手动“两种控制方式，且灯具接线方式分为景观灯与功能灯两种模式运行。以实现远距离对灯具的监控管理，根据不同时段需求合理开关灯达到节省人力资源、节约能源目的。
本工程管线均结合实际现场条件，秉承缩短供电距离的原则敷设，且选用合适的电缆规格，从而减小线路损耗，延长使用寿命。

照明设计创新点：
本案采用投光灯的虚实的变化，拉开盘门的历史帷幕。自然演绎古城门基底，以建筑基础为底蕴，用灯光诠释建筑形态，灯光与文化相融，以展示盘门历史文化，还原最繁华的热闹画卷。
陆城墙——通过色彩的冷暖变化，重现2500年历史变迁，突出盘门独特的夜间光环境。节假日模式还可开启城墙投影灯，讲述苏州历史故事，给古城墙及周边区域带来活力。

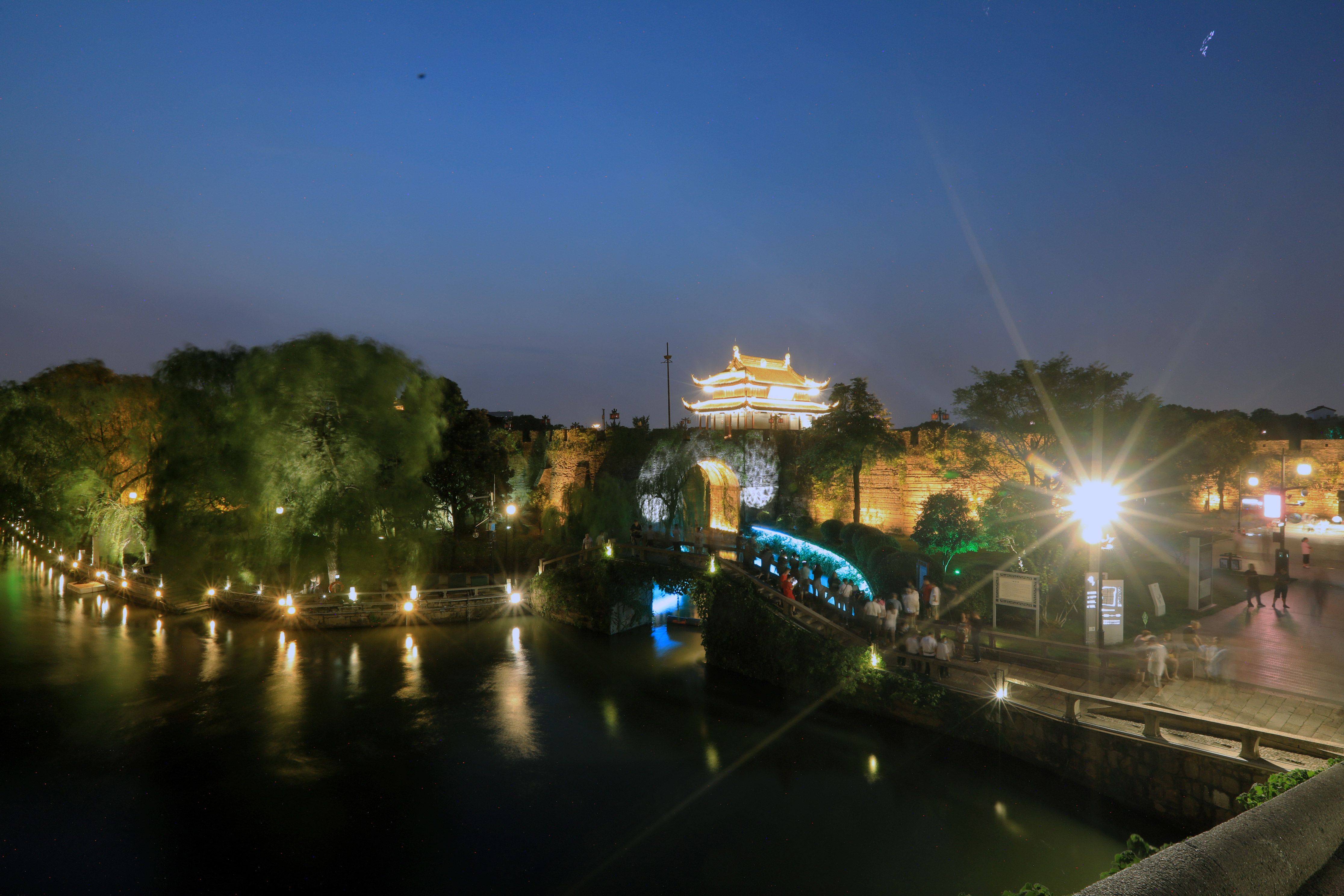

城门洞——采用精准切割灯光，视觉上扩大城门洞轮廓。配合窗台灯打造时空隧道的感觉，穿梭梦回到吴越。

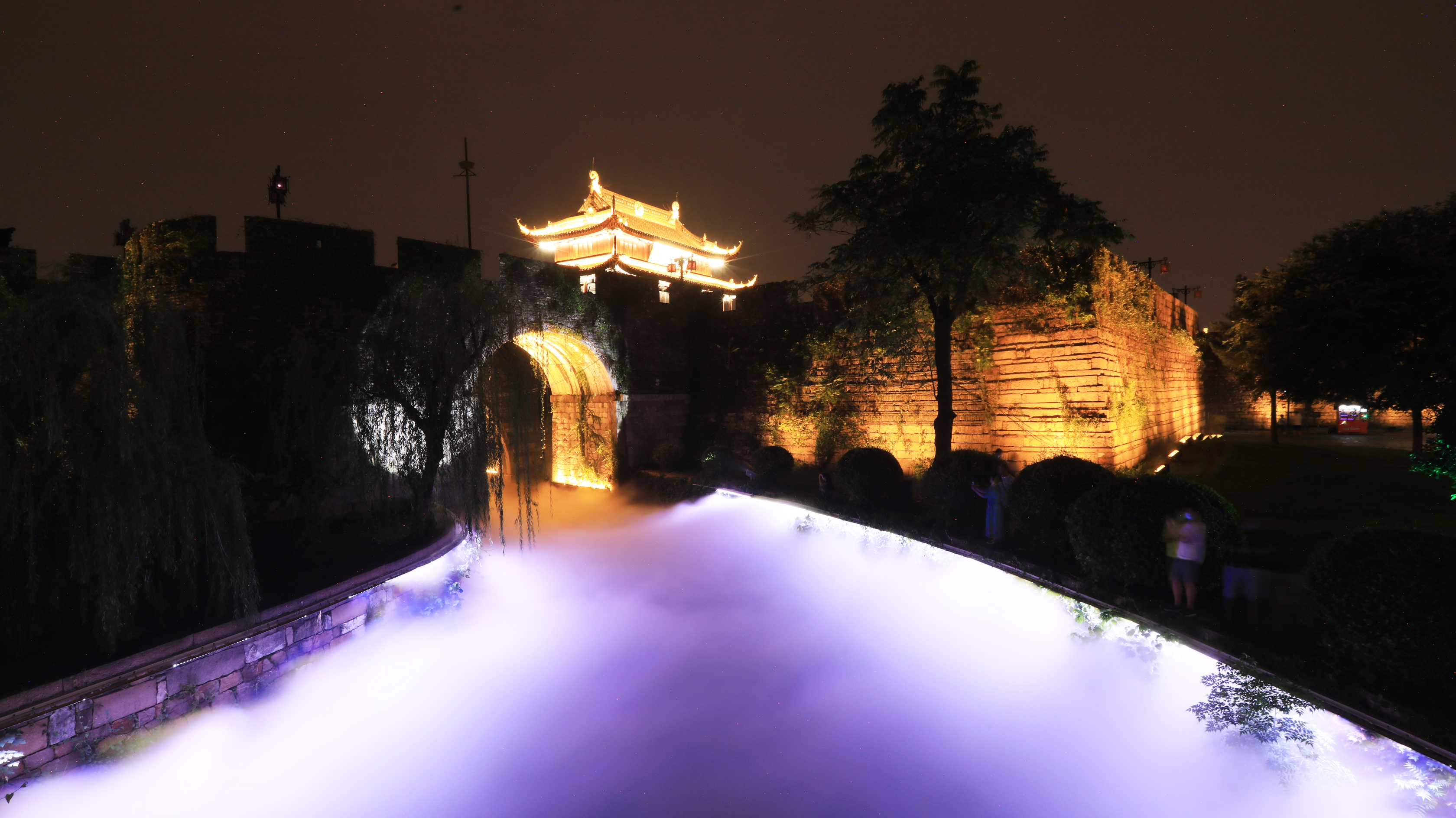

水城门——增加雾森系统，采用现代科技的水波纹投影灯投射到城墙及水面上，水景与城墙融为一体，重现昔日繁华梦幻的水城门。
将军楼——屋面采用瓦楞灯，突出飞檐翘角及细节结构，立面采用线型灯，凸显盘门历史文化，还原千古留情的历史画卷。

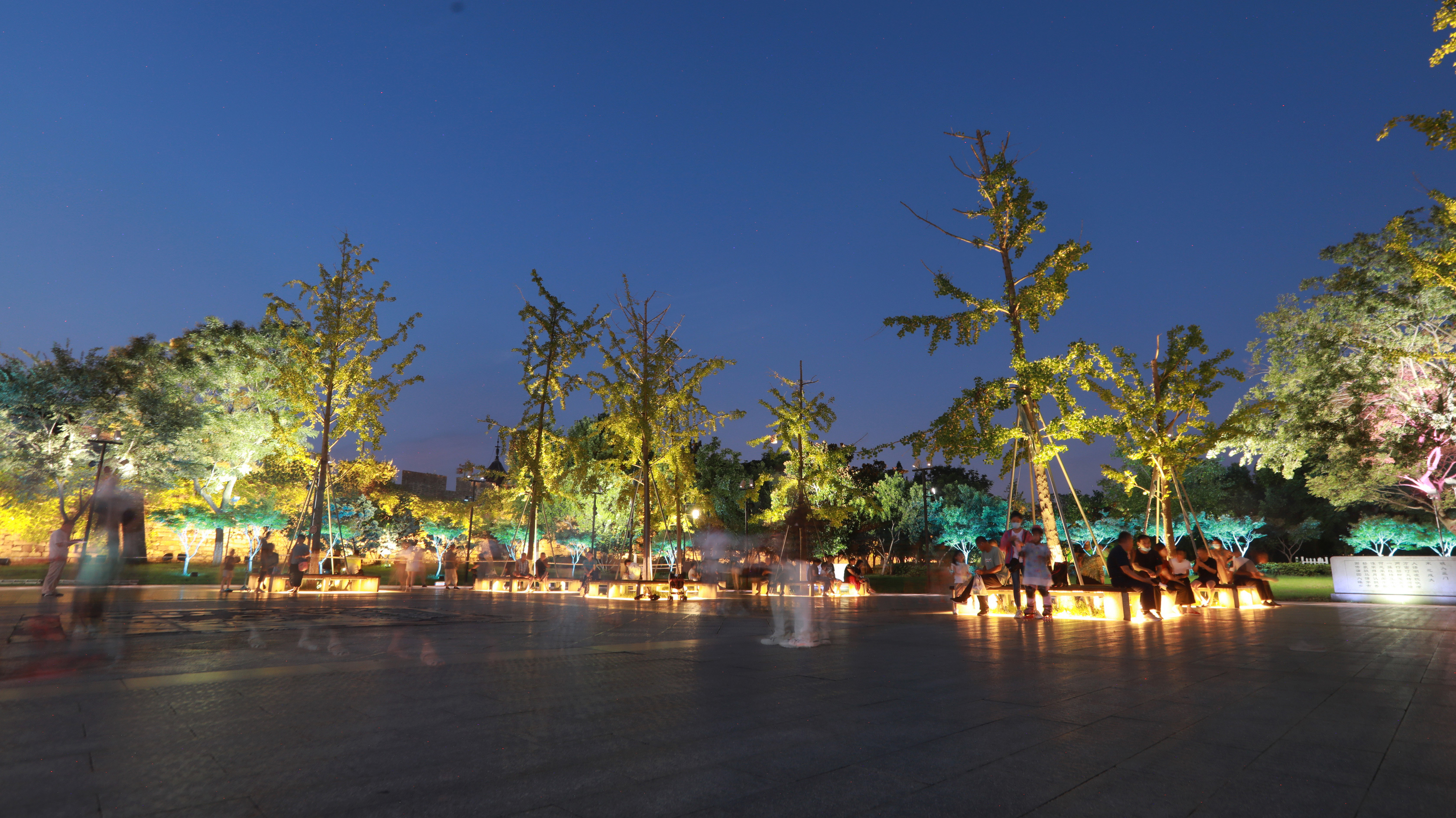

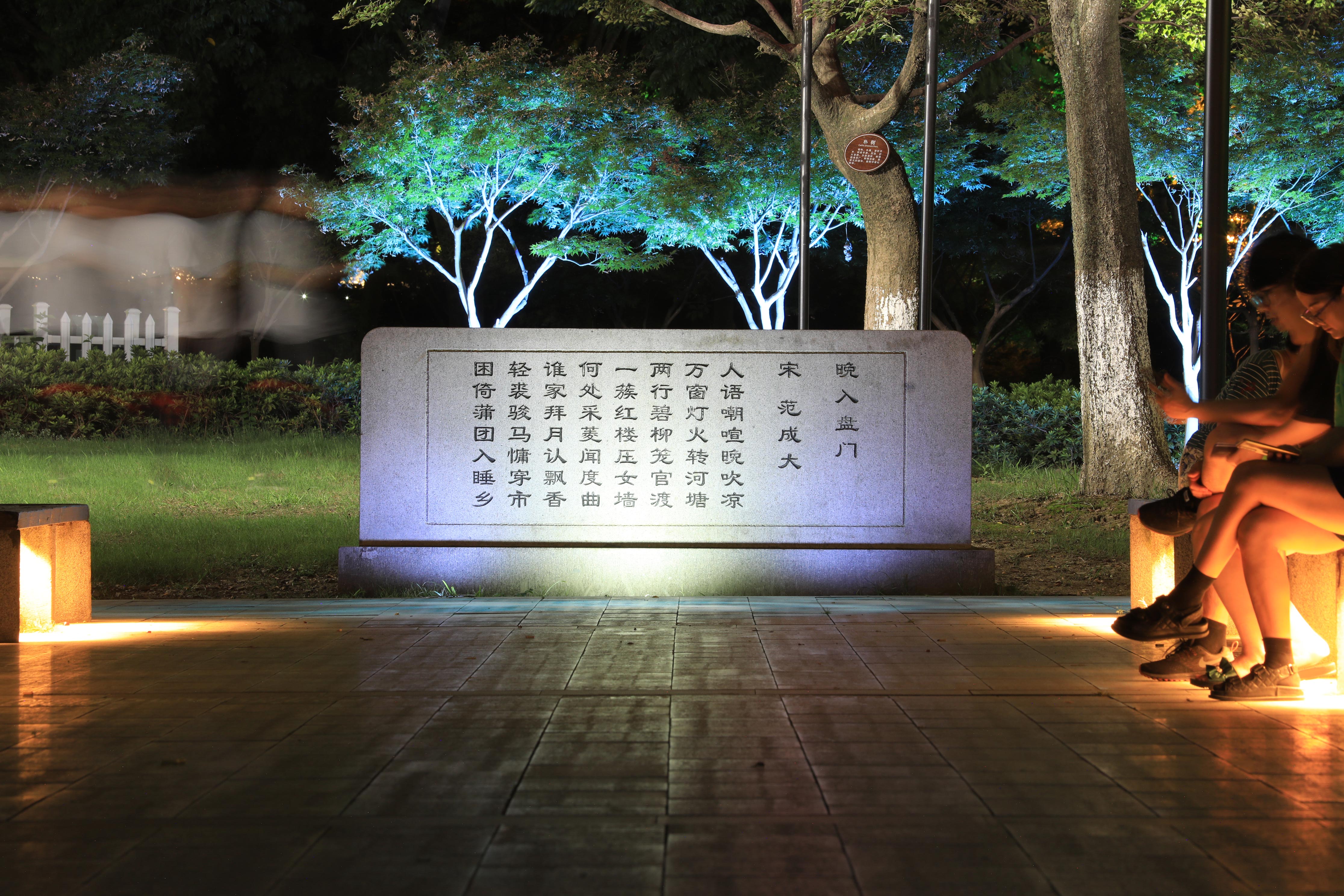

广场——在树池上安装投影灯形成图案片区，增加互动性和趣味性，将灯光与行人休息活动的空间有机融合，活跃广场气氛。

项目实际运行评价：
该工程在设计过程中充分体现“以人为本、绿色照明、低碳环保”的理念，高标准、严要求、抓管理，重质量。在满足功能照明前提下，尊重载体本身及周边环境需求，实现了照明舒适性和景观性的统一，达到了预期效果。在设计、施工、运行、维护的全过程中，最大限度的实现了尊重自然、节约能源、降低能耗、推动发展的目标。通过信息化、自动化的系统建设，提升了城墙与广场的照明效果，改变了传统依托人工现场调控和巡检排查故障的方式，大大节省了人力和维修成本的同时，减少了二氧化碳排放，真正实现了低碳智能照明。项目建成后，带动了盘门周边的社会经济发展，丰富了人们的夜生活，增强了居民的幸福感，特别是为广场注入了新的活力，并为城市带来良好的社会效益。
该工程保持原有风貌的同时，通过现代灯光作为媒介，突显古建特色，赋予盘门光裕里广场更多灵动之美，成为运河沿线画卷中浓墨重彩一笔。

获奖情况：
本项目2021年获江苏省照明学会颁发的扬子杯照明科技奖——工程示范奖、2022年江苏省照明电器协会颁发的第五届江苏照明奖工程奖。
